制作信号线 电源线 喇叭线----来自烧友的经验 [复制链接]

hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
1#
t T
发表于 2011-07-01 16:07 |只看楼主
各位烧友，大家好！！以下我会搜集一些客户利用万隆线基制作各种线材的一些方案，方法，希望对有兴趣的DIY烧友有帮助。
一：制作电源线方案之一
以下是借用福建黄大哥的经验推荐的！
制作选材： 30AWG 0.25mm线径 横截面积0.051方 OCC单结晶纯银线 32米
                       古河的旗舰-度铑的插头插尾
参考对象： 参照Audio Note ksl-vzc的纯银旗舰电源线结构做的
制作方法： 10股单支30AWG的万隆单晶银线----零线
                       10股单支30AWG的万隆单晶银线----火线
                       屏蔽网做地线
PK对象： Audio Note ksl-vzc的纯银旗舰电源线
黄大哥话：AN更飘逸
                     万隆的能量感强点
AN韵味好点，但估计万隆的煲开后会超越   万隆的银线应该说是比较平衡的声音，和镀佬的插头插尾搭配很不错
                     总的来说自己做线的性价比还是很高的
                     这次做的电源线算是最好听的
                 我等煲好后和朋友的G6去pk一下，告诉你结果










本主题由 版主 eric 于 2011/7/17 19:06:06 执行 设置精华/取消 操作
分享 转发
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
2#
t T
发表于 2011-07-01 16:19 |只看楼主

二： 制作信号线方案之一
以下是借鉴HIFISISTER师傅的经验来搭配制作！
制作选材：
6.6米 20AWG---0.81mm线芯---横截面积0.52方 万隆7N单晶银线
ETI RCA子弹头Bullet plug
长度为1米(考虑线在制作编织的时候会缩短,所以一般多加10%的材料)
制作方法:
+两股单支20AWG
-壹股单支20AWG
以上一正一负,单端接地,另外一根也是同样制作的方式
此线会在下下个星期可以免费给广大烧友试听的,不过是淘宝支付宝担保,如果有兴趣的朋友可以联系HIFISISTER.

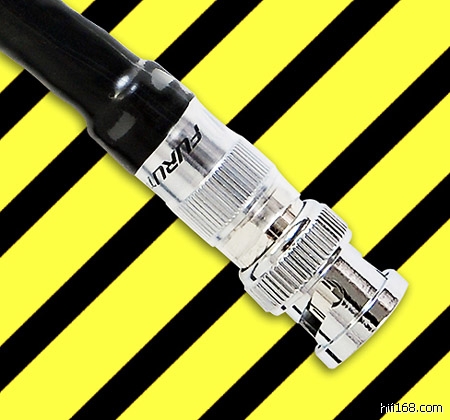

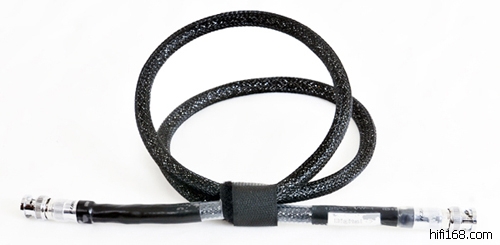

以下是师傅制作的BNC端子的同轴线，与以上制作方式是完全一样的。




最后编辑hifisister 最后编辑于 2011-07-02 14:40:18
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
yavis
头像

  • 论坛博士后
  • 3820
  • 3985
  • 2007-06-26
3#
t T
发表于 2011-07-01 18:43 |只看该用户

我用单支单晶银做信号线，配的是澳洲子弹头。不错
最后编辑yavis 最后编辑于 2011-07-02 10:42:15
除却西电不是线！http://shop34851791.taobao.com/
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
4#
t T
发表于 2011-07-01 21:34 |只看楼主

原帖由 yavis 于 2011-7-1 18:43:00 发表
我用单支单晶铜做信号线，配的是澳洲子弹头。不错

呵呵,谢谢兄为我顶帖.

说得不错,单晶铜也可以做信号线,20,24AWG的两种都可以用单支的来做,这个是最简单的做法,只不过还有很多的搭配方式期待我们去实验.
ETI RCA就是澳大利亚的子弹头. 呵呵,英雄所见略同呀.
不过很多DIY朋友觉得澳大利亚子弹头在焊接的时候很容易被焊坏,我听师傅讲,这个是需要有一个技巧的.不知道兄是否知道这个技巧?

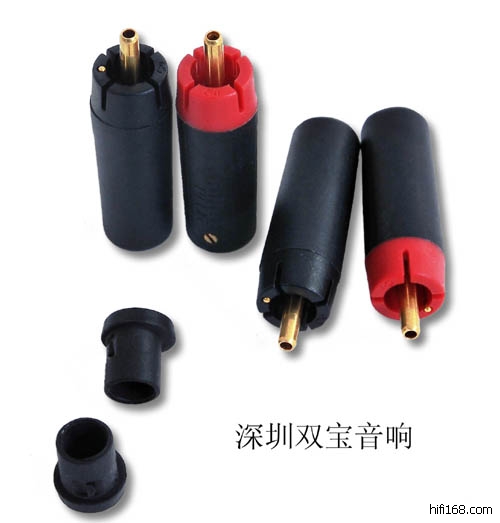

以下就是澳洲子弹头
最后编辑hifisister 最后编辑于 2011-07-02 14:42:57
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
乐虫88
头像

  • 论坛博士
  • 185
  • 280
  • 2009-05-05
5#
t T
发表于 2011-07-01 21:48 |只看该用户

要上图片看看啊！
TOP
BOM标志
头像

  • 论坛博士后
  • 5326
  • 8190
  • 2010-08-20
6#
t T
发表于 2011-07-02 00:32 |只看该用户

请上图看看，学习学习。
TOP
gliadiator
头像

  • 论坛博士
  • 267
  • 272
  • 2009-07-21
7#
t T
发表于 2011-07-02 09:59 |只看该用户

上图方便学习中
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
8#
t T
发表于 2011-07-02 14:44 |只看楼主

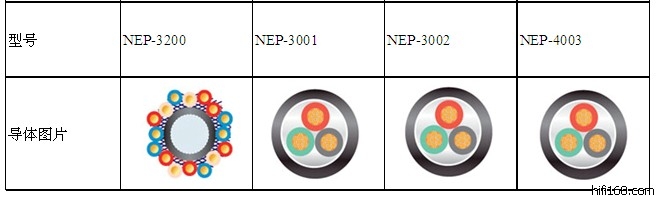

万隆电源线http://hifisister.taobao.com
型号NEP-3200NEP-3001NEP-3002NEP-4003
美标大小9AWG10AWG11AWG13AWG
横截面积6.63方5.26方4.17方2.63方
导体16股单支近似18AWG单晶铜线制作而成,6股为零线,6股为火线,4股为地线零线火线地线都由单支22股芯单晶铜线制作而成,大小相等零线火线地线都由单支几百股芯单晶铜线制作而成,大小相等零线火线地线都由单支大约为135股芯OFCD镀银线制作而成,大小相等
声音特点微动态出色,速度中性,音场深阔立体,音色真实还原度高,中频突出, 真实自然不生硬, 力量是众线之首,放前=>极高分析力, 放后=>力量澎湃声音中性, 分析力及空气感佳, 音场及定位分明, 改善低频的层次感,背景宁静,平衡极佳背景宁静,音场深而且阔,声音平衡,细节丰富丰富的泛音,背景宁静，优异的控制力
适应范围全面性能全面, 适合用于音源, 解码, 后级及拖板适合于CD，前级CD,DVDP，LCD电视或其他video产品上



单晶铜线12AWG14AWG14AWG16AWG
线芯特点单股，特富龙外皮单股，特富龙外皮19股，特富龙外皮19股，PVC外皮
线径2.05mm1.63mm1.63mm1.29mm
横截面积3.312.082.081.31

以上单晶铜线可以根据个人需求，单支，两支做零线或者火线都可以自己搭配。
有烧友指出地线可以用普通的线来替代，但我问过了老烧友，说最好不要忽略地线的作用了。
还有老烧友也指出， 零线火线是一个回路，建议用一样粗细的横截面积。根据厂线来看，所有的零线火线都是一样大小的。甚至地线也都用的同样的材质，同样的大小的线，除了NEP-3200的地线相比零线火线少了2股。

除了单晶铜做电源线外,我们可以考虑用单晶银线来做电源线.最合适的线就是
16AWG单晶银线,线径1.29mm, 横截面积1.31方.
这个线在国外很多烧友都拿来做电源线的,由于单支线做用于后级肯定不够的,可以考虑用两或者三支支线来做零线,两或者三支线做火线,
以上来自烧友, 仅为参考，不参与本人意见，谢谢！！
最后编辑hifisister 最后编辑于 2011-08-01 00:23:39
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
9#
t T
发表于 2011-07-02 20:28 |只看楼主

有烧友 指出，镀佬的头子用在银线上可以弥补一下，配上铜线就会差，声音会感觉死。

还有就是镀佬的头子用于电源线上会比较有力量，可以用镀佬的头子于后级。
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
yavis
头像

  • 论坛博士后
  • 3820
  • 3985
  • 2007-06-26
10#
t T
发表于 2011-07-02 21:19 |只看该用户

焊接的时候，将插头插入RCA插座中，加速散热，以免烫坏
除却西电不是线！http://shop34851791.taobao.com/
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
11#
t T
发表于 2011-07-02 21:52 |只看楼主

原帖由 yavis 于 2011-7-2 21:19:00 发表
焊接的时候，将插头插入RCA插座中，加速散热，以免烫坏

对的，师傅好象就是这个意思，呵呵。老兄可真是做线的高手呀
呵呵，再加一段文字提示焊接的时候需要注意的地方：
焊线头子温度的掌握与焊接的时间和焊锡丝的熔点~~~烙铁的施焊角度~~~~还有焊点的光洁度~~~~就是焊接部分里面要没有空气进入。还有没有焊好的线不能二次加温~~~~~焊东西就是一个熟练的过程，一个手快。还有低温焊锡的。
最后编辑hifisister 最后编辑于 2011-07-03 20:28:27
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
abrams
头像

abrams

  • 论坛博士后
  • 1140
  • 1269
  • 2007-10-10
12#
t T
发表于 2011-07-03 01:13 |只看该用户

yavis兄說的不錯，但一般的市售一些RCA頭倒不用插入RCA座也沒事。
◎請多用夏威夷自古流傳下來的「荷歐波諾波回歸自性法」--對不起、請原諒我、謝謝你、我愛你，這四句話來靜心以及和人分享，一定會讓你富在工作。
◎「張明彰博士的故事」局部內文—
「.....華人是一個很奇怪的族群，他們可以為自己的汽車添上最好的汽油，為房子做最好的護理，可是對自己的身體健康就不捨得投資。」
TOP
gliadiator
头像

  • 论坛博士
  • 267
  • 272
  • 2009-07-21
13#
t T
发表于 2011-07-03 01:44 |只看该用户

学习了，感谢
TOP
406465311王
头像

  • 论坛博士后
  • 908
  • 913
  • 2007-10-26
14#
t T
发表于 2011-07-03 19:55 |只看该用户

不错的线基
王
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
15#
t T
发表于 2011-07-03 20:18 |只看楼主

原帖由 406465311王 于 2011-7-3 19:55:00 发表
不错的线基

谢谢王兄顶帖！呵呵
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
STOKOWSKI
头像

  • 论坛博士
  • 237
  • 238
  • 2011-03-10
16#
t T
发表于 2011-07-03 21:24 |只看该用户

丁页
丁页
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
17#
t T
发表于 2011-07-03 23:04 |只看楼主



以上图片供烧友更好地选择万隆散线来制作电源线。
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
desk007
头像

  • 论坛发烧友
  • 24
  • 24
  • 2011-06-06
18#
t T
发表于 2011-07-04 09:05 |只看该用户

看不懂
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
19#
t T
发表于 2011-07-04 23:54 |只看楼主

今天从群里抄出了以下一段话：
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
dd431
头像

  • 论坛博士
  • 261
  • 261
  • 2010-09-04
20#
t T
发表于 2011-07-05 00:20 |只看该用户

今天从群里抄出了以下一段话：
顶这段标准，收藏了
CDpro2+PrismsoundADA8+Melody1688II+Martin4.2s+唯美6号
