到合肥拜访我敬爱的王涤涤老师、蒋鹏等大烧 [复制链接]

王涤涤老师及合肥烧友他们骨子里流露出一种不同常人的、深厚的文化底蕴,名琴LP兄体会深啊，这些年来他的最大收获就是能够看见每个地方都有他们的听音方式及对音响音乐的审美观点，看来他花点钱到处去周游，当个音响音乐徐霞客值！

原帖由 sffz 于 2011-4-7 21:28:00 发表 欢迎再来

我一定会再去的，你们对音响音乐的理解力给我留下了深刻的印象！非常赞赏。

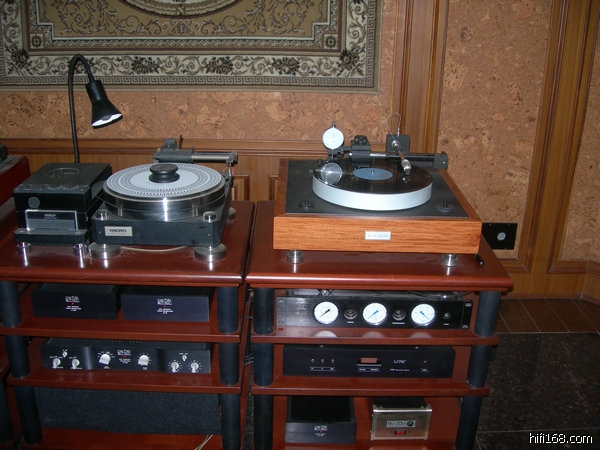

王老师给我们讲了他设计气浮盘的故事：十年前正是我着迷模拟系统的时期，听朋友说广州海印有一台美歌气浮唱盘，于是立刻动身前往。一周后MICRO SEIKISX-777AIR气浮唱盘已经坐落在我的器材架上。通过唱盘的安装和一段时间的使用，初步了解了气浮传盘的基本结构，此后对空气轴承在模拟唱盘上的运用产生极大的兴趣，这一兴趣十多年来有增无减，以至达到有“气”必谈，无“气”不欢的痴迷程度。或许这正是激发我设计制作空气悬浮唱盘和唱臂的主要原因。不过真正有意识着手设计还是三年多前的事。

自从与模拟唱盘“结缘”以来，这么多年来我终不断地在系统中“挑刺”。这一行为并无他意，只是希望唱盘系统能不断地得到改善和提升。也许这就是所谓“发烧精神”吧!在接触和使用Micro Seiki气悬浮唱盘之后，对空气轴承在模拟唱盘上的运用有着极其浓厚的兴趣，这一，兴趣十多年来有增无减，以至达到有气”必谈，无气”不欢的程度。这正是激发我设计制作气悬浮唱的主要原因。我有意识着手没计还是两年前的事。气浮唱盘一轴承是唱盘的核心部件先和大家探讨一下模拟唱盘(准确的说应该是转盘)的轴承。说起转盘，人们会更多地注意转盘的质量和避震：转盘的质最和避震固然重要，但是我认为转盘轴承更为重要。之所以这么说是因为解决转盘的质量和避震是治标不治本的被动“疗法”。而根除轴承摩擦才是彻底解决震动问题的唯一雏.们都知道，转盘是唱片的承台。它不仅要为唱片供精确稳定的转速，还有一个潜在的不为我们注意但极其重要的任务，那就是在转动时保持高度的宁静奂句话说，就是转盘转动时不应有任何震动。转盘的震l会传导给唱片，唱片震动产生的噪声信号(我们常说盘本底噪声)必然会鱼目混珠与音乐信号一起通过唱头送入放大器。不仅如此，唱片震动同时还会严重干扰唱针正常读取唱纹中的音乐信号，造成严失真。举个简单的例子，芭蕾舞演员在一个安定的平衡木上可以展示出美妙动人的舞姿，但如在一个摇摆不定的马车上跳舞，大家就可想而知了。回过头来看，转盘和唱头的相对运动不就和舞台演员的关系一样吗?我们当然不希望转盘有震动，可遗憾的是转盘的震动不仅存在，而且非常严重，不然!深入分析一下唱片的唱纹，在认知唱片沟汶微小程度后，你就会认同我的观点。每分钟33,3~≤唱片，每秒只有0.5555转。以唱片最外缘唱纹的周长算，唱头每秒钟循迹唱纹出长度约为52Cnn暑是OOO01Z出音频信号，刻录沟纹上的每一个坑距(正玄波峰距)只有0 . 026mm (唱纹仅有O,01mm)，
针通过每一个坑距的时间是。‘00005s。转盘震动会现唱针跳坑、绝对转速不均、左右循迹力压差等问题。这时我们就会明白，转盘震动对唱头循迹的危害有多大。震动的危害在高频信号处干弱电平时显得更为突出，这样将音乐细节“偷食”一~!难怪我们时常感觉乐器弱音模糊、质感毛糙、音乐的表现缺乏活生感。转盘的震动是最大的祸根!那么，转盘震动的产生原因何在昵?

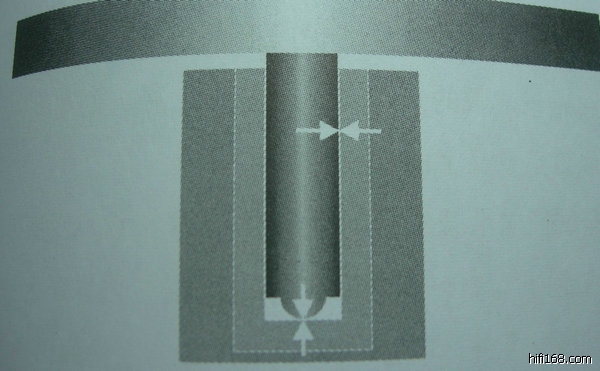

不用说，当然是转盘的轴承摩擦所致!因此轴承优劣决定了转盘的好坏，轴承是唱盘的核心部件。机械轴承中的滚珠或滚针轴承因间隙太大基本没有盘。现在多数转盘的轴承都是采用轴套轴(见图 )



Linn、Sota、Thorens等唱盘厂家是轴套承设计的典型代表。轴套轴承的优点在于结构简单，与轴套契合的阻尼特性好，加工成本低。为了降低轴轴承的摩擦力，轴向的摩擦点加工成圆锥形或球面。一些厂家为了迸一步降低摩擦，除了提高加工精度，还在轴套轴承的摩擦点上使用蓝宝石、红宝石，甚至动用钻石来制造以此提高刚性和减小摩擦力。轴与轴套点接触面虽然很小，但因压强太大，摩擦系数仍然不够理想。再者轴与轴套的径向接触面积较大，摩擦阻力不小。在轴套的设计结构中，震动主要来自轴向的。

为了解决这一问题，高档唱盘的设计采用了轴向气悬浮技术。转盘的轴向被空气膜浮起，轴向的摩擦小了，结果转盘的震动大幅度降低。播放时音乐的背干净了许多，信号的失真率、频宽和动态指标都有了大的改善。空气悬浮转盘比轴套轴承在技术上要先进多，实际使用的效果也确实好很多。这种只有轴向空悬浮结构的轴承我们称之为单轴向空气轴。


使用单轴向空气轴承的唱盘厂家有日本的Micro同、瑞典的Forsell，还有美国的Walker Audioo等，轴向空气轴承虽然比轴套轴承要优异得多，但仍有径向摩擦力的存在。

能不能在单轴向空气轴承的基础上再把径向摩擦也根除呢?


如图这就是我设想的空气轴承，轴与轴套之间(径向)也用空气悬浮隔离，由于轴向与径向都有空气悬浮，因此我们称它为双轴向空气轴承。这样的空轴承完全没有机械接触和摩擦，震动自然也就没有了。

原帖由 records33 于 2011-4-10 7:58:00 发表 ........非常感谢名琴LP兄和诸位朋友的支持和鼓励！我与大家同为音乐与音响的爱好者，实在不担当老师之称，更是羞愧大师头衔。彼此还是兄弟称呼更为亲切。     名琴LP兄此次合肥之行匆匆，未能尽兴畅谈，希望有机会再来长叙。同时也欢迎全国各地的朋友来合肥做客共同交流音乐与音响！

谢谢王老师,你真是我们的大师啊,我是怀着一种非常崇敬的心情到访的,你有时间一定到我们这里给予指教!

继续上页：王老师的气浮盘故事
空气轴承的设计与制作从有双轴向空气轴承的设想后，也就不知天高地厚动手绘起图纸来。经过三个多月的反复计算与修改，于完成了图纸的设计。加工厂家的选择虽然受了一番折，但还是很快投人了试制。等待是非常熬人的，空轴承样品寄来时，虽然比计划迟了两个多月，但还是人激动万分i气轴承的测试迅速地展开。
