上图中IC1作为50Hz的无稳多谐振荡器，它产生一个矩形波输出，占空比可变从20比1到1比20，由RV1进行调节。这个波形经过Q1和Q2送到电机，电机上的电压有效值是随RV1的调节而变化的(总的周期是50HZ)。不过电机上所加上的电压，是具有峰值电压为12V的功率脉冲。因此在整个调速范围内；性能都非常好。即使在很低的速度，转矩也很大。速度控制的程度，正比于所加电压的有效值。
然而上图中的电路是不带反馈的，没有反馈就没有HIFI，威廉逊将反馈引入到功放之后，才开始了高保真的历时，那么下图介绍的是带反馈的调速稳速电路，通过这个电路，我们的唱盘就可以稳定在33转了，恒定的转速是靓声的第一个要素！
图中电机的电源是经过317K三端稳压器集成电路输出。电机的电流经R5和RV2取样，把部份电压送到IC2和Q1组成的同相直流放大器。Q1发射极电压正比于电机负载电流。
317K稳压器的输入电压，通常为1.25～13.75V。在电路中，三端稳压器的输出电压等于本身的输出电压再加上Q1发射极上的电压。因此，当电机负载增加时，电路输出电压将自动上升，增加电机的驱动能力，保持电机速度不变。为了保持有负载与无负载时，电机的速度相同。首先调节RVl使电机的转速为最大转速的三分之一。然后调节RV2到额定转速。
两相(交流)电机有时也用作精密唱机的转盘。它是一种低电压型的同步机构。交流电机的调速就不能简单的改变电压了，而是要通过改变供电电源的频率来调节转速。下图是一种简单的交流电机的调速电路：
电路工作原理：集成电路的左半部分接成文氏桥振荡器，频率可调由RV1调节，频率可变范围45Hz—65Hz。振幅调节由RV2控制，灯泡LP1作稳定振幅用。IC1a的输出一路直接馈送电机的一相绕组。集成电路的另一半IC1b是作为85移相器用。C6、R6是85移相器。但是在60HZ时要乘以一个十倍的衰减因子，所以IC1b要乘以十倍的增益。电路稳定性经去耦网络C3—R4—R5，C4和C5保证。电机绕组与C8、C9所组成的谐振回路，调谐到中间频率值(55Hz)。

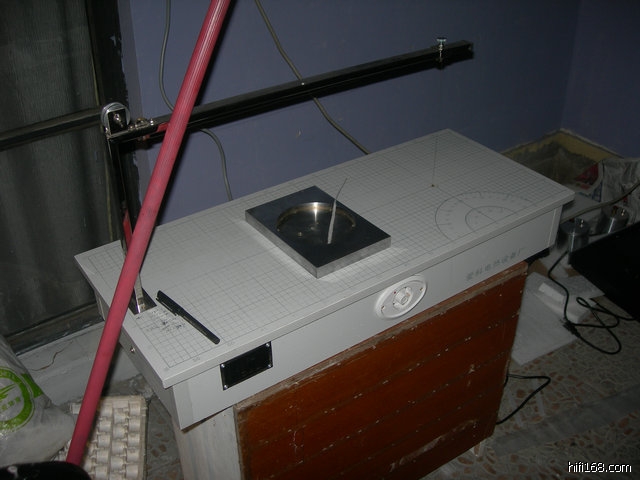

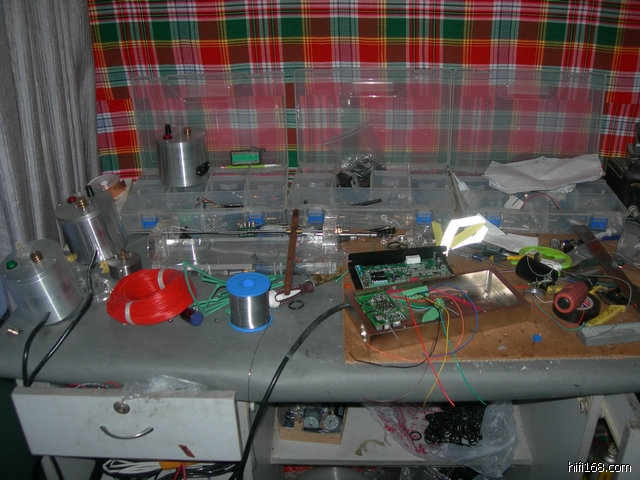

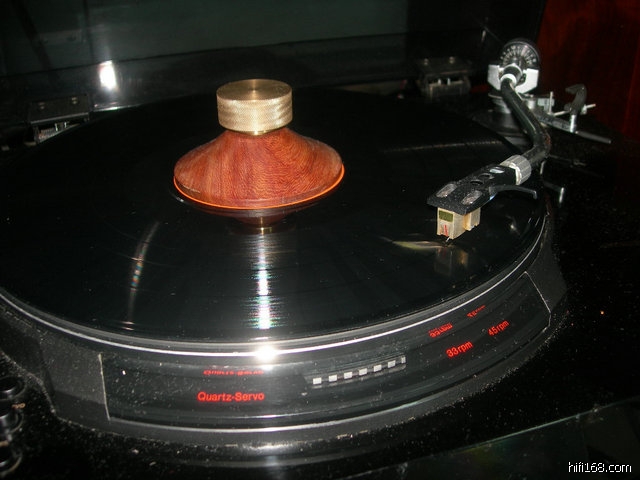

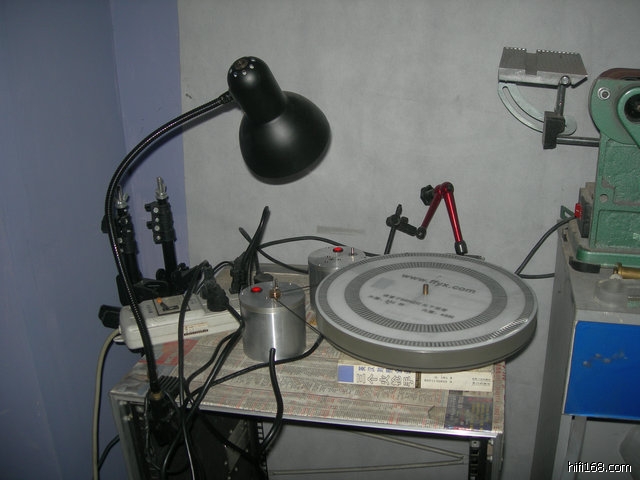

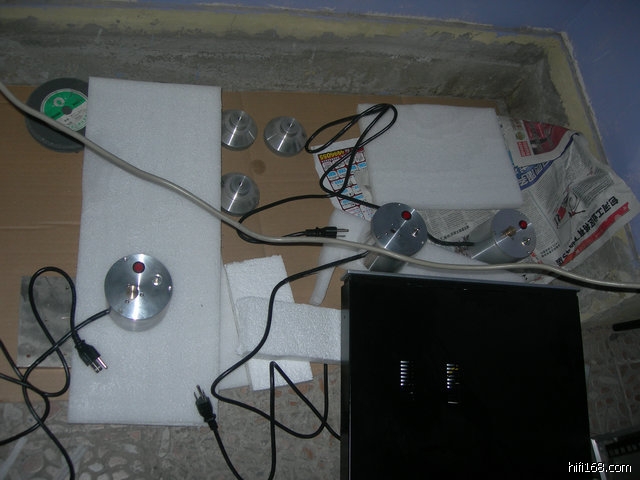

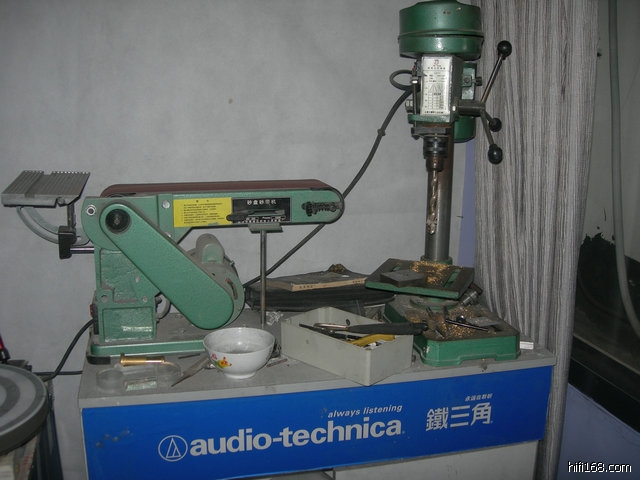

参观蒋鹏兄的唱盘电机的调速车间再看看他的大作
