楼主:杨维中	透过现象看本质-----名机马兰士--9屏红故障分析与诊断实例 [复制链接] 查看: 4097\|回复: 22

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 11^# 字体大小: t T 发表于 2010-12-14 21:10 \|显示全部拆下该电容实测，第一级40uF/500V电容因电解液泄露已全无充放电功能，表针纹丝不动。通常，造成电解液翻桨外泄的原因之一是电容耐压值过低（换句话说就是电压过高）。 a.jpg (, 下载次数:0) jpg(2010/12/14 21:10:22 上传) b.jpg (, 下载次数:0) jpg(2010/12/14 21:10:22 上传)


	TOP

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 12^# 字体大小: t T 发表于 2010-12-14 21:16 \|显示全部以同样方式目测右声道机器，所幸未发现外观上任何珠丝马迹的不正常。 a.jpg (, 下载次数:0) jpg(2010/12/14 21:15:35 上传) b.jpg (, 下载次数:0) jpg(2010/12/14 21:15:35 上传)


	TOP

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 13^# 字体大小: t T 发表于 2010-12-14 21:23 \|显示全部用目光慢慢搜索每一个元器件和引线、管座，这其实是一很享受的过程，十分过瘾！ 20101127_90a6347904f36cb600fbZ9heulZLCHmm.jpg (, 下载次数:0) jpg(2010/12/14 21:22:45 上传) 20101127_552940ebf278bacefa864H0T5NxzZjxC.jpg (, 下载次数:0) jpg(2010/12/14 21:22:45 上传) 20101127_d4eac78876a3e5b32dc2a831H7cI1518.jpg (, 下载次数:0) jpg(2010/12/14 21:22:45 上传)


	TOP

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 14^# 字体大小: t T 发表于 2010-12-14 21:42 \|显示全部鉴于先前右声道重放音正常，故重新校对手动调压器AC220V电压并送电与输入信号，在线状态下测试各关键点电压。孰料情况大为不妙，整机七只电子管6.3V交流灯丝电压均升至7.15V；电压放大级6DJ8屏压366V升至427V；推动级6DJ8屏压300V升至330V；4只EL34管屏压也高出几十伏；EL34栅负压亦同步升高约30V....... 尝试将手动调压器递减降至190V，复测，一切恢复正常。沉思稍许，联想到左声道的滤波电容漏液，以及朋友所述EL34屏红，顿时恍然大悟，问题找到了........ 不知大家明白了问题之所在没有？............ 提示∶正常情况下，胆机电源不可能多组电压同时出现同步偏高之现象！而且两台机器故障竟然一致！ 20101127_d8265a5563852a615935we2L2DZ32z2e.jpg (, 下载次数:0) jpg(2010/12/14 21:42:28 上传)
	杨维中最后编辑于 2010-12-14 21:43:47

	TOP

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 15^# 字体大小: t T 发表于 2010-12-14 21:52 \|显示全部此机外围没有能适应多种电源切换的装置，而且标牌上有后贴上220V字样。令我吃惊的是，朋友购此机后竟然还使用了两三个月，直到发现管红屏及声音不正常才怀疑机器有毛病。更令人不可思议的是，出手该机的上家是专营二手胆机的，打电话与其交谈，他说不懂电路并称同类型复刻版马兰士-9已售出多台，手头上还有..... 我的天，好一个“糊涂官打糊涂百姓”！


	TOP

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 16^# 字体大小: t T 发表于 2010-12-14 21:54 \|显示全部认定整机问题出在电源变压器初级端绕组抽头接线错误的条件是∶ 一、两台单体功放机内电源同等升高；二、采用手动调压器将市电220V人为降低至190V时，两机内部所有供电均恢复正常。


	TOP

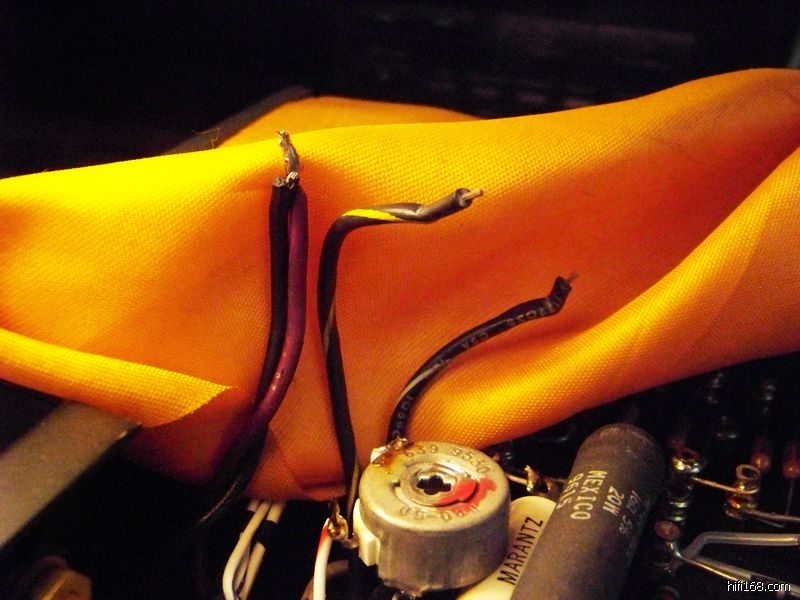

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 17^# 字体大小: t T 发表于 2010-12-14 22:15 \|显示全部这就是初级端能适应多国电源的多绕组抽头，令人费解的是∶曾经的机主凭什么认准能适应220V电源一定要这样接，而不是那样接？而且没试过机？ 100_9128.JPG (, 下载次数:0) jpg(2010/12/14 22:14:53 上传) 100_9133.JPG (, 下载次数:0) jpg(2010/12/14 22:14:53 上传)


	TOP

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 18^# 字体大小: t T 发表于 2010-12-15 08:52 \|显示全部拆开连接的抽头，反复测量各绕组抽头阻抗值并换算，重新连接后试送电，整机各电子管灯丝电压恢复至6.3V，其它各组电压一并恢复正常。 a.jpg (, 下载次数:0) jpg(2010/12/15 8:52:05 上传) b.jpg (, 下载次数:0) jpg(2010/12/15 8:52:05 上传) c.jpg (, 下载次数:0) jpg(2010/12/15 8:52:05 上传)


	TOP
