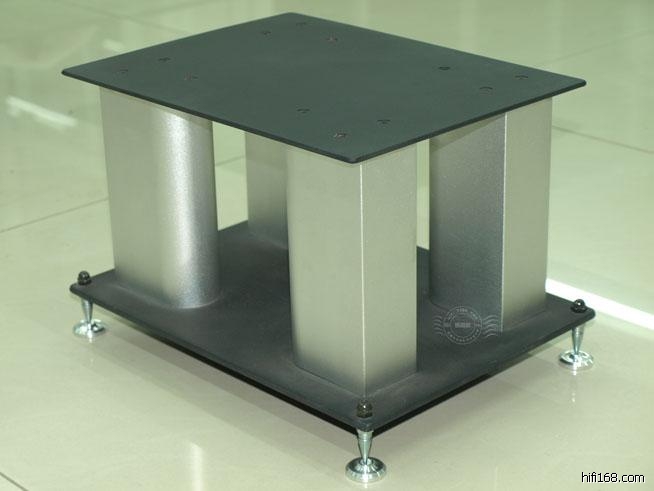

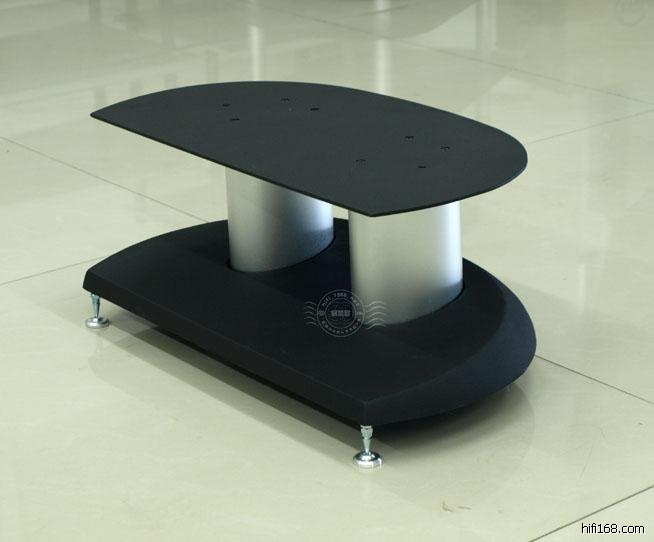

艺特55-G1(B&W)8系列中置音响/音箱脚架/支架



艺特33-D4高级书架音箱架 音箱脚架 支架

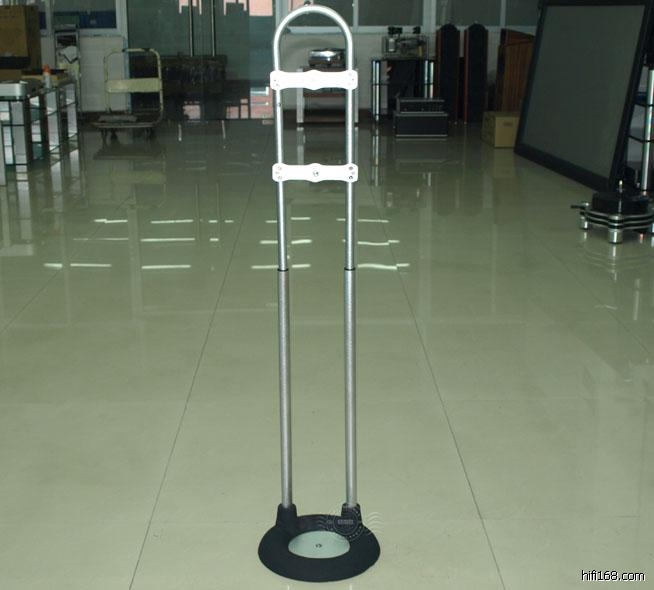

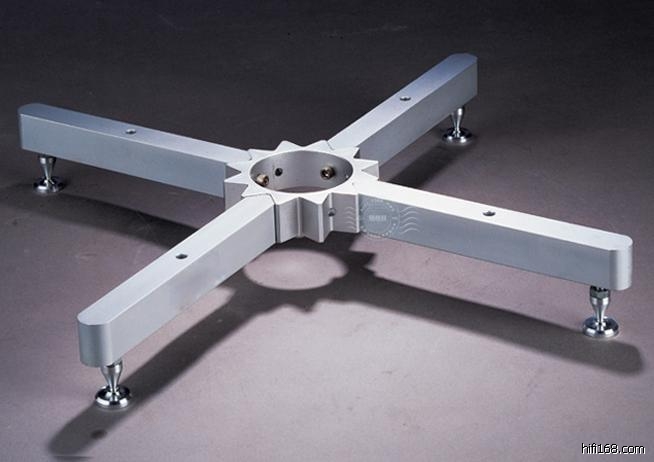

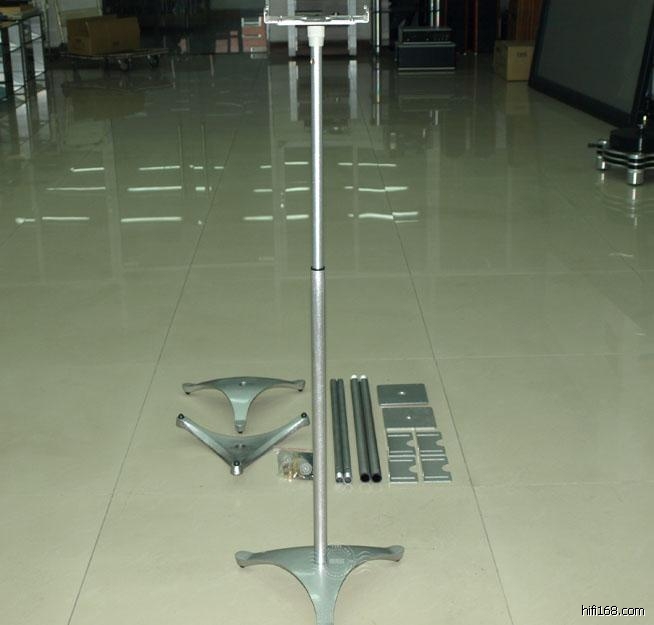

艺特55-X1落地音箱脚架 脚架 支架 低音炮支架



艺特55-S130 书架音箱架 音箱脚架 支架 环绕架



艺特33-S230 音箱脚架 环绕架 支架 卫星支架

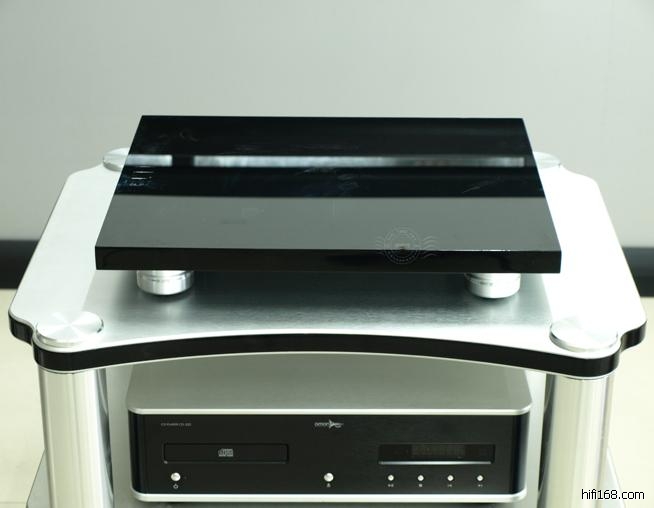

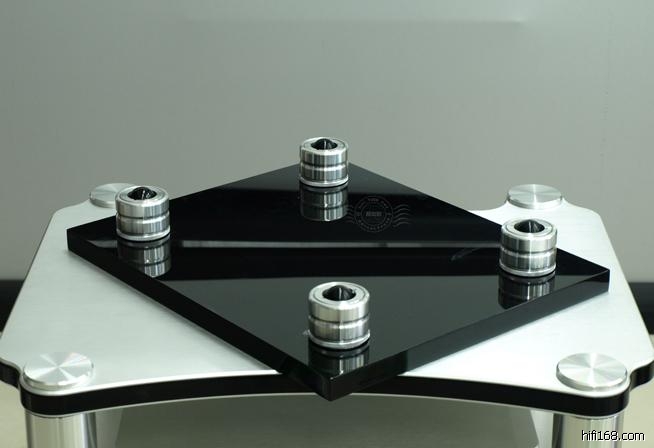

艺特最新型磁浮避震板

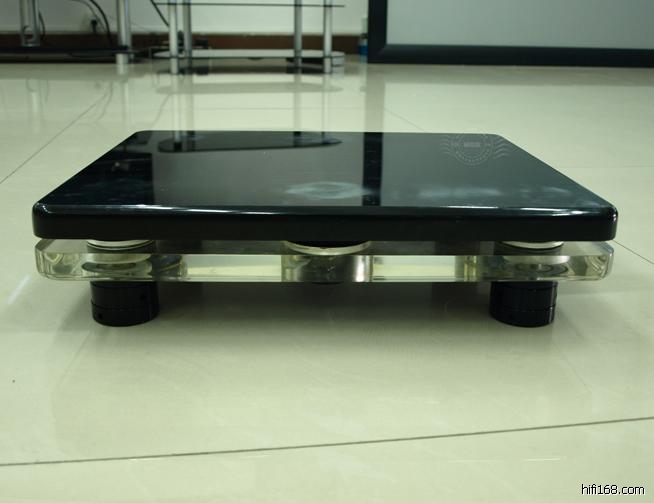

艺特MP-1850磁浮弹簧避震板 CD机防谐震托板




艺特MP-2850磁浮避震板 CD机防谐震托板


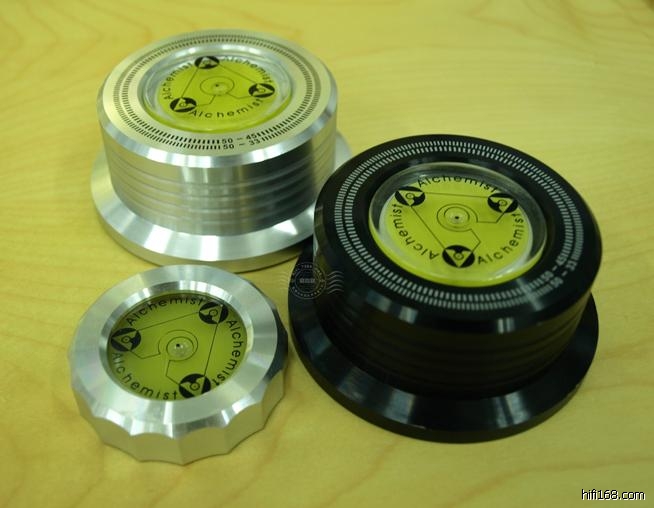

                                                          水平仪
最后编辑易商联 最后编辑于 2010-10-25 12:35:46
深圳音悦汇典
机架 脚架 hifi配件
Q  Q：100207365
手机：13316897365
网址：http://hifi7365.taobao.com
TOP
BOM标志
头像

  • 论坛博士后
  • 5326
  • 8190
  • 2010-08-20
22#
t T
发表于 2010-10-20 15:51 |只看该用户

很多名品，看多了有的头晕。再了解。
TOP
易商联
头像

音悦汇典

  • 论坛博士
  • 1975-11-16
  • 440
  • 440
  • 2010-10-20
23#
t T
发表于 2010-10-21 11:03 |只看楼主

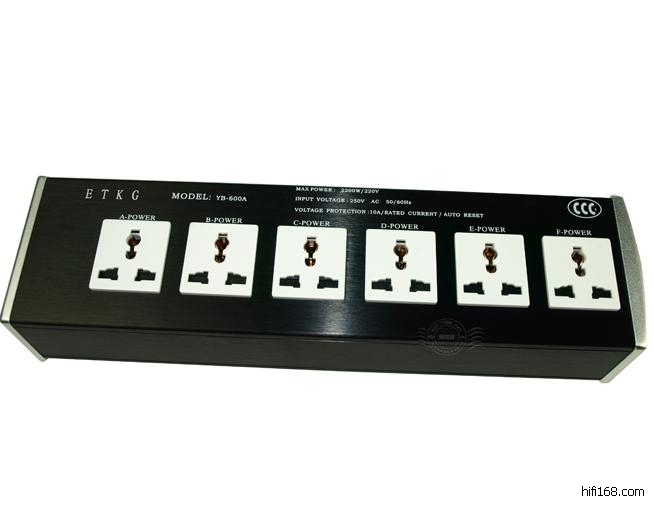

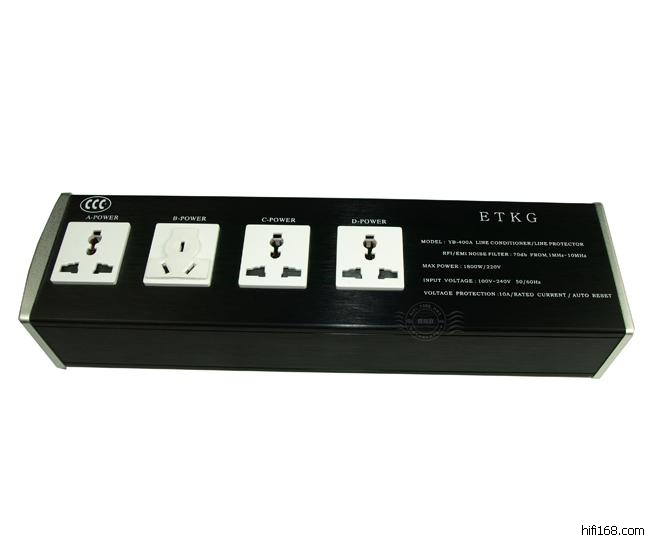

艺特 YB-400 高级电源滤波器 净化器 插座



艺特 YB-600 高级电源滤波器/净化器 插座

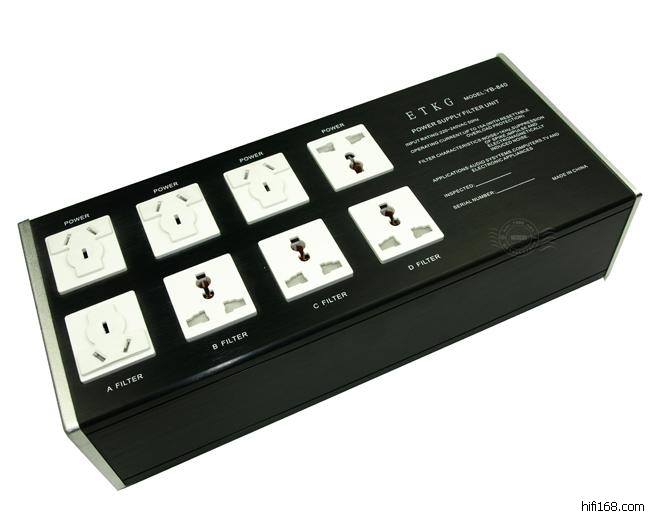

艺特 YB-840 高级电源滤波器/净化器 插座

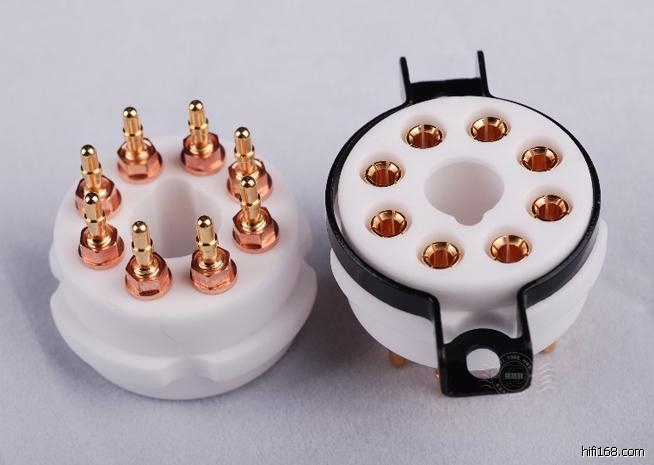

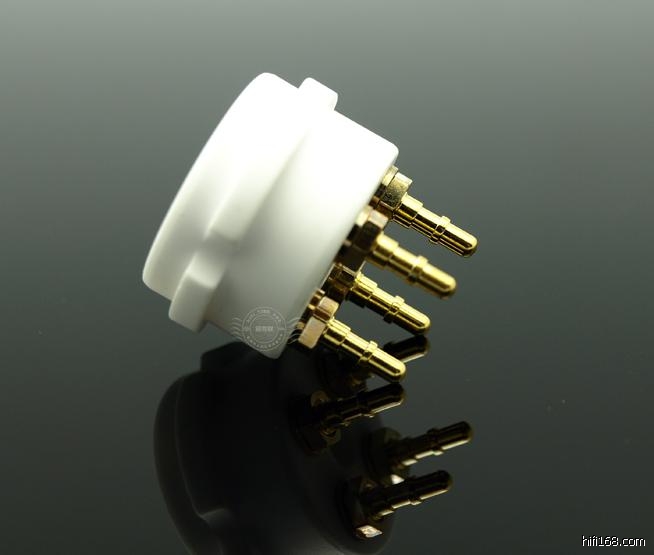

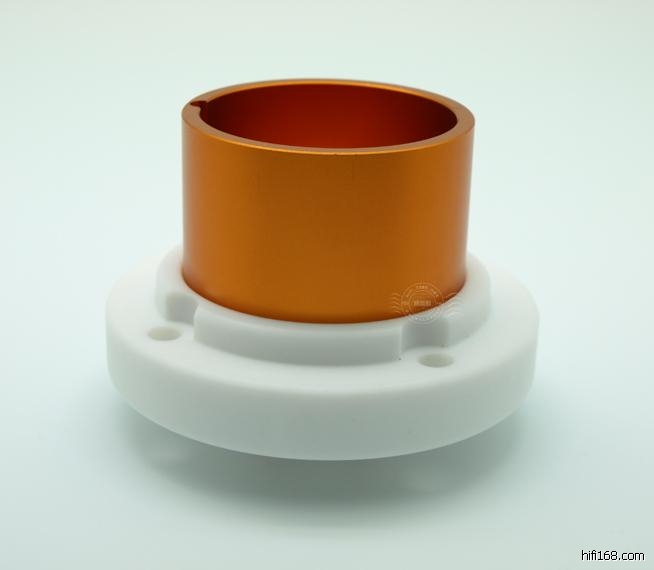

ES TFL-4顶级特氟龙四孔镀金电子管座845 805 211通用

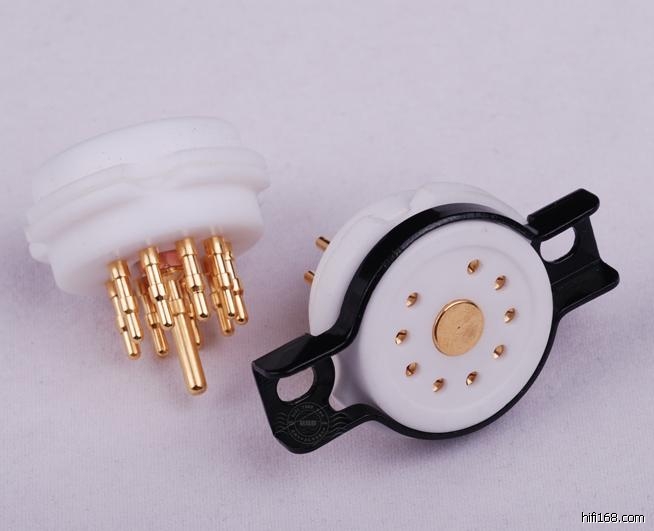

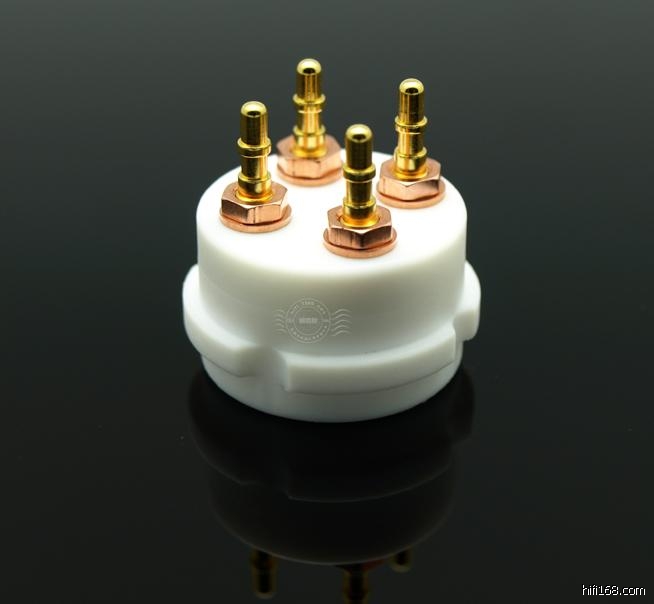

ES TC-4-2 优质95陶瓷四脚 镀金电子管座



ES TFL-4-2 顶级特氟龙 四脚 镀金电子管座

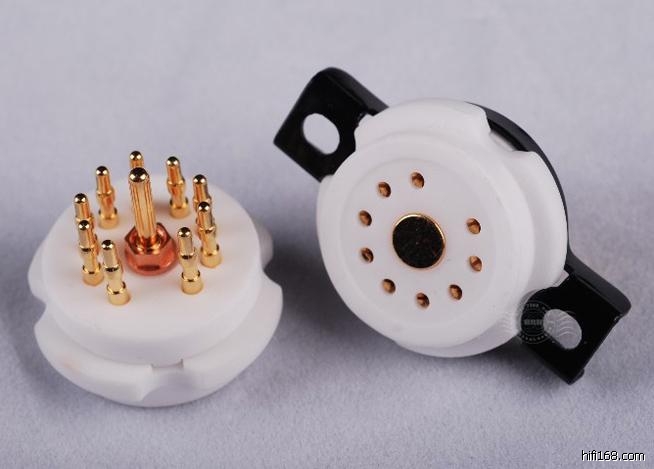

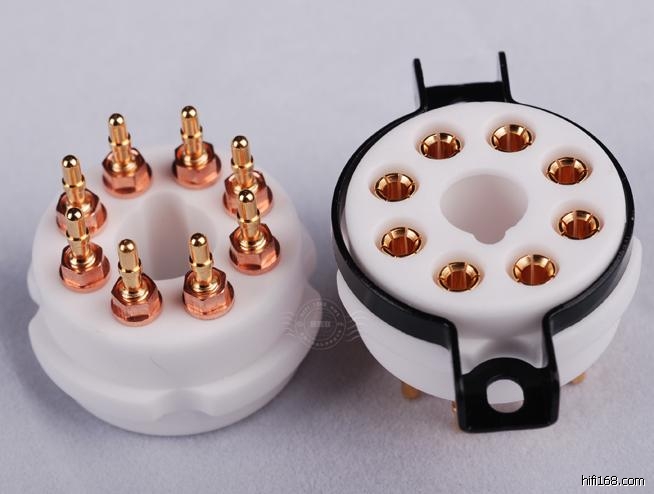

ES TC-8 优质95陶瓷管座 镀金钢瓷八脚管座 底座




ES TFL-8顶级特氟龙管座 镀金八脚管座



ES TC-9 优质95陶瓷管座 镀金钢瓷九脚管座



ES TFL-9顶级特氟龙管座 镀金九脚管座
最后编辑易商联 最后编辑于 2010-10-25 14:02:15
深圳音悦汇典
机架 脚架 hifi配件
Q  Q：100207365
手机：13316897365
网址：http://hifi7365.taobao.com
TOP
易商联
头像

音悦汇典

  • 论坛博士
  • 1975-11-16
  • 440
  • 440
  • 2010-10-20
24#
t T
发表于 2010-10-21 11:04 |只看楼主

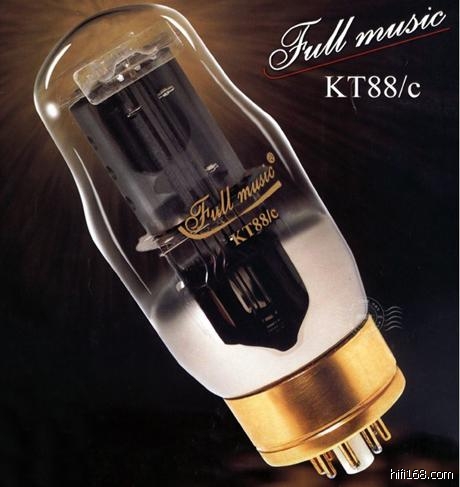

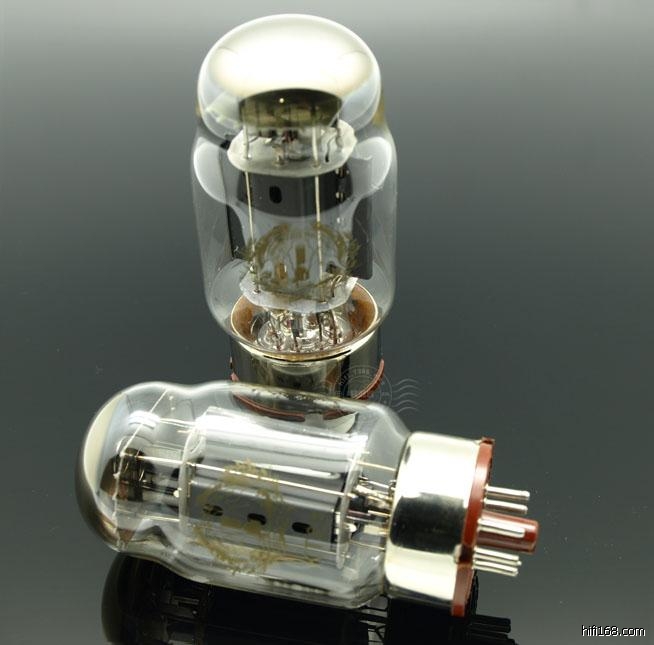

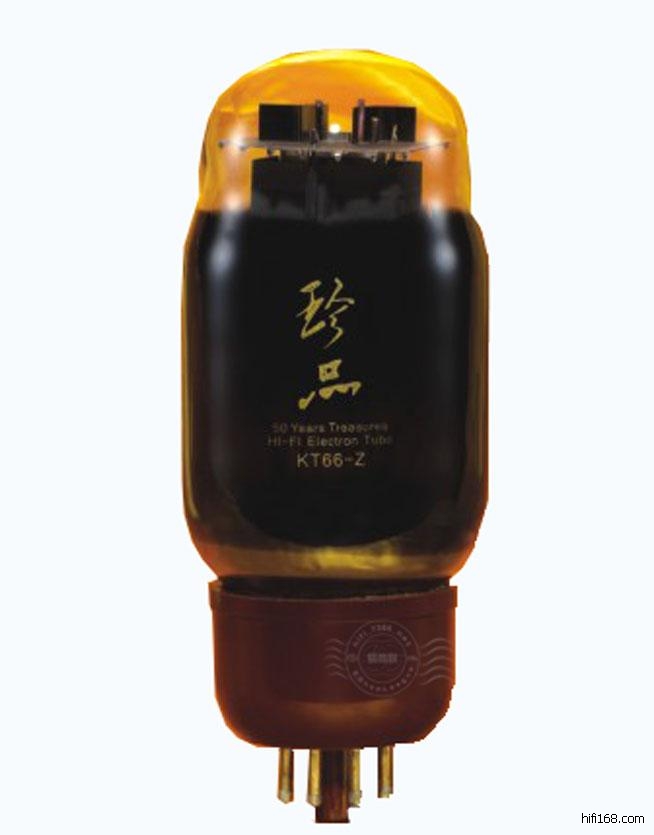

天津全真电子管KT88/C  陶瓷座，铜箍,金脚，  石墨屏

特征：是一个束射四极管，圆顶形玻壳，八脚铜瓷座管，间热式氧化物阴极、石墨板极。
用途：用于功率放大器。
外形图及管脚接线图：外形图如图1所示，接线图如图2所示。

图1

图2

标准工作状态及参数:
加热电压………………………………………………………………………6.3V
加热电流………………………………………………………………………1.6A
板极电压…………………………………………………………………………250V
第一栅极电压……………………………………………………………………-15V
第二栅极电压………………………………………………………………………250V
板极电流…………………………………………………………………………140mA
第二栅极电流（最大）…………………………………………………………7mA
放大倍数（三极管接法）………………………………………………………8
跨导……………………………………………………………………………11.5mA / V
板极电阻………………………………………………………………………12kohms

平均特性曲线:
图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）

图3

极限工作使用值:
最大板极电压……………………………………………………………………600V
最大第二栅极电压………………………………………………………………500W
最大第一栅极电压………………………………………………………………-200V
最大板极功耗……………………………………………………………………42W
最大第二栅极功耗………………………………………………………………8W
最大板极、第二栅极功耗和……………………………………………………46W
最大板极电流……………………………………………………………………230mA


特征：是一个束射四极管，圆顶形玻壳，八脚铜瓷座管，间热式氧化物阴极、石墨板极。
用途：用于功率放大器。
外形图及管脚接线图：外形图如图1所示，接线图如图2所示。

图1

图2

标准工作状态及参数:
加热电压………………………………………………………………………6.3V
加热电流………………………………………………………………………1.6A
板极电压…………………………………………………………………………250V
第一栅极电压……………………………………………………………………-15V
第二栅极电压………………………………………………………………………250V
板极电流…………………………………………………………………………140mA
第二栅极电流（最大）…………………………………………………………7mA
放大倍数（三极管接法）………………………………………………………8
跨导……………………………………………………………………………11.5mA / V
板极电阻………………………………………………………………………12kohms

平均特性曲线:
图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）

图3

极限工作使用值:
最大板极电压……………………………………………………………………600V
最大第二栅极电压………………………………………………………………500W
最大第一栅极电压………………………………………………………………-200V
最大板极功耗……………………………………………………………………42W
最大第二栅极功耗………………………………………………………………8W
最大板极、第二栅极功耗和……………………………………………………46W
最大板极电流……………………………………………………………………230mA

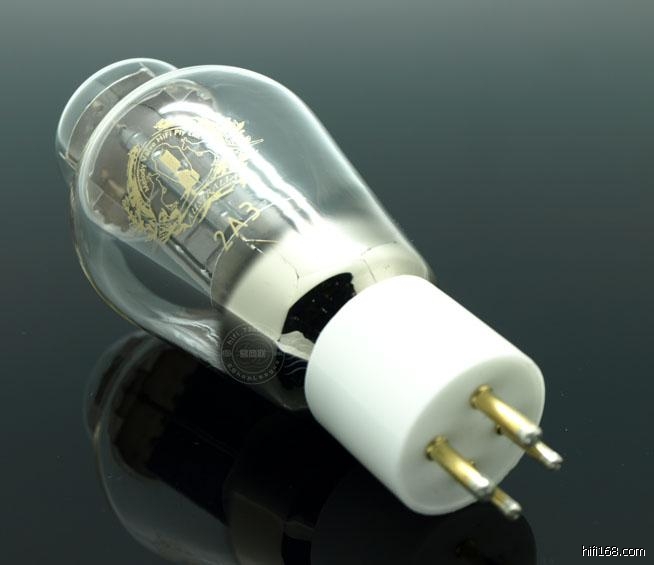

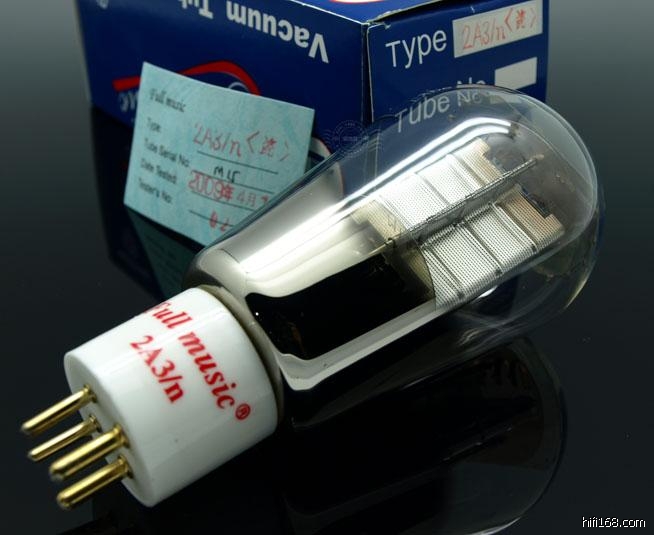

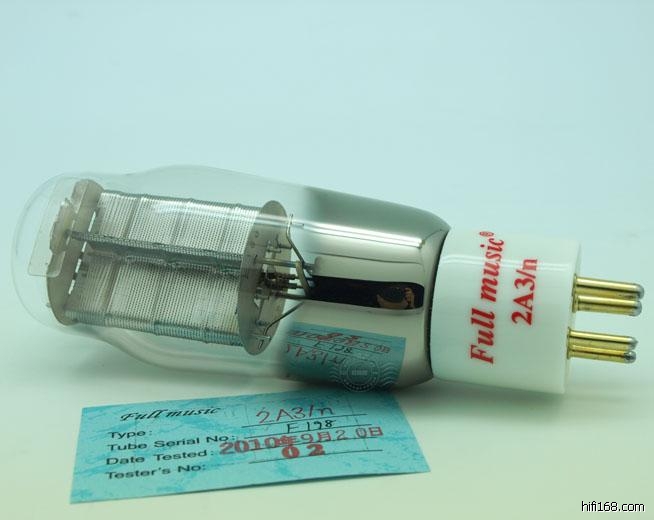

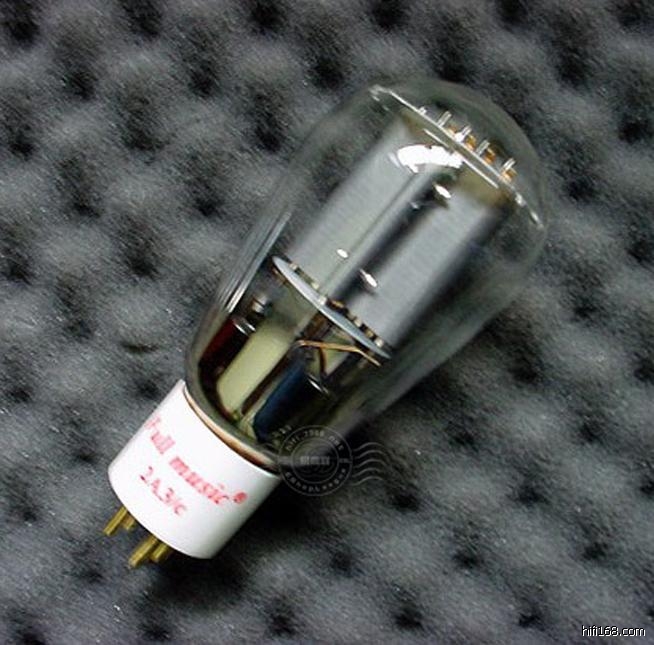

天津全真电子管2A3系列产品技术参数

特征：是个圆顶形或茄形玻壳,四根镀金管针的白陶瓷座，直热式氧化物阴极，网状板极、石墨板极三极管。
用途：用于音频放大器，输出功率达3.5W。
外形图及管脚接线图：外形图如图1、图2所示，接线图如图3所示。

标准工作状态及参数:
加热电压*…………………………………………………………………………2.5V
加热电流…………………………………………………………………………2.5A
板极电压…………………………………………………………………………250V
栅极电压**…………………………………………………………………………-45V
板极电阻………………………………………………………………………800ohms
板极电流…………………………………………………………………………60mA
板极电流…………………………………………………………………………62.5mA
放大倍数…………………………………………………………………………4.2
跨导………………………………………………………………………………5.25mA / V
栅极电流…………………………………………………………………………0.05μA
负载电阻………………………………………………………………………2.5kohms

*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联，直流灯丝供电，栅极阳极的电源回路与灯丝负端相联。

平均特性曲线:
图4表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）

图4

极限工作使用值:
最大板极电压……………………………………………………………………300V
最大板极功耗……………………………………………………………………15W

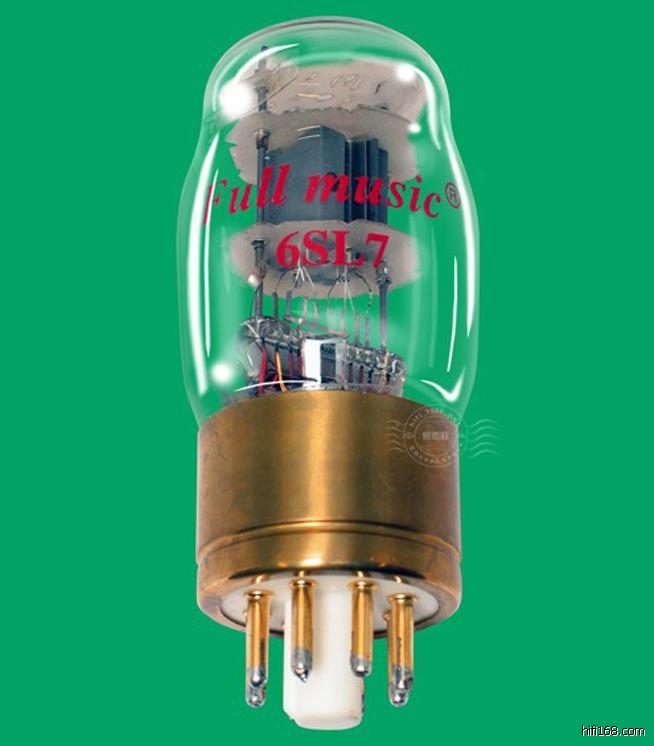

天津全真电子管6SL7  陶瓷座   铜箍  金脚

特征：是个圆顶形玻壳,八根镀金管脚的白瓷铜座，间热式氧化物阴极,双三极管。
用途：用于音频电压放大器和移相器。
外形图及管脚接线图：外形图如图1所示，接线图如图2所示。

图1

图2

标准工作状态及参数:
加热电压……………………………………………………………………………6.3V
加热电流……………………………………………………………………………0.3A
板极电压……………………………………………………………………………250V
栅极电压…………………………………………………………………………-2V
板极电流…………………………………………………………………………2.3mA
放大倍数…………………………………………………………………………70
板极电阻…………………………………………………………………………44kohms
灯丝阴极间电压…………………………………………………………………-90V

平均特性曲线:
图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）

图3

极限工作使用值:
最大板极电压……………………………………………………………………300V
最大板极功耗……………………………………………………………………2.5W
最小栅极电压……………………………………………………………………-50V
最大栅极电压……………………………………………………………………0V

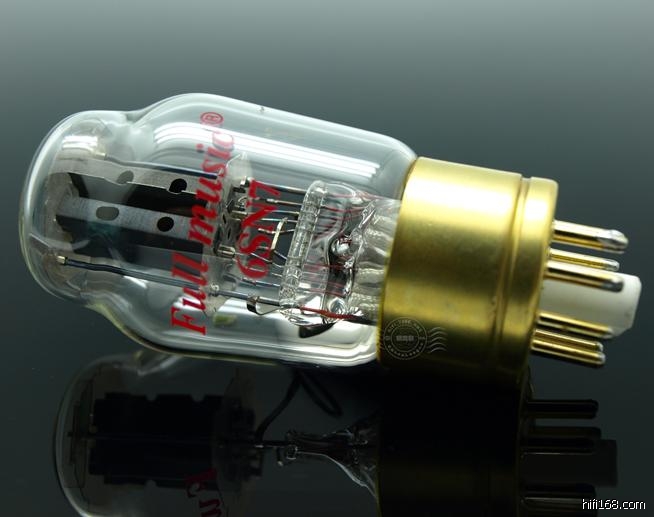

天津全真电子管6SN7   陶瓷座   铜箍  金脚

特征：是个圆顶形玻壳，八根镀金管针的白瓷铜座，间热式氧化物阴极，双三极管。
用途：用于音频电压放大器和移相器。
外形图及管脚接线图：外形图如图1所示，接线图如图2所示。

图1

图2

标准工作状态及参数:
加热电压*………………………………………………………………………6.3V
加热电流………………………………………………………………………0.6A
板极电压…………………………………………………………………………250V
栅极电压**…………………………………………………………………………-8V
板极电流…………………………………………………………………………9mA
放大倍数…………………………………………………………………………20
板极电阻………………………………………………………………………7.7kohms
灯丝阴极间电压…………………………………………………………………-90V

*交流灯丝供电或直流灯丝供电
**用交流灯丝供电栅极或板极回路的负端与灯丝变压器次级的中心头相联，直流灯丝供电，栅极阳极的电源回路与灯丝负端相联。

平均特性曲线:
图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）

图3

极限工作使用值:
最大板极电压……………………………………………………………………300V
最大板极功耗……………………………………………………………………2.5W
最小栅极电压……………………………………………………………………-50V
最大栅极电压……………………………………………………………………0V

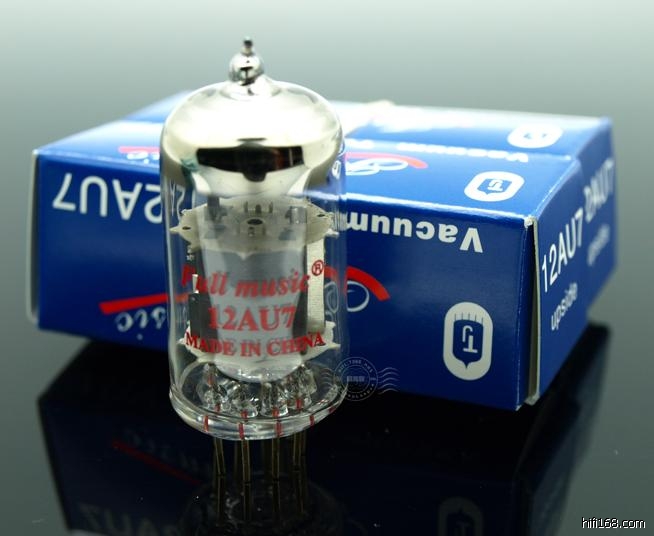

天津全真电子管12AU7     金脚

特征：是个九脚镀金的电子管,氧化物阴极,间接加热,是双三极管。
用途：用于低频电压放大器，或移相器。
外形图及管脚接线图：外形图如图1所示，接线图如图2所示。

图1

图2

标准工作状态及参数:
加热电压…………………………………………………………………………12.6V
加热电流…………………………………………………………………………0.15A
板极电压…………………………………………………………………………250V
栅极电压…………………………………………………………………………-8.5V
板极电阻………………………………………………………………………7.7kohms
板极电流…………………………………………………………………………10.5mA
放大倍数…………………………………………………………………………17

平均特性曲线:
图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）

图3

极限工作使用值:
最大板极电压……………………………………………………………………300V
最小栅极电压……………………………………………………………………-50V
最大栅极电压……………………………………………………………………0V
最大板极功耗……………………………………………………………………1.0W

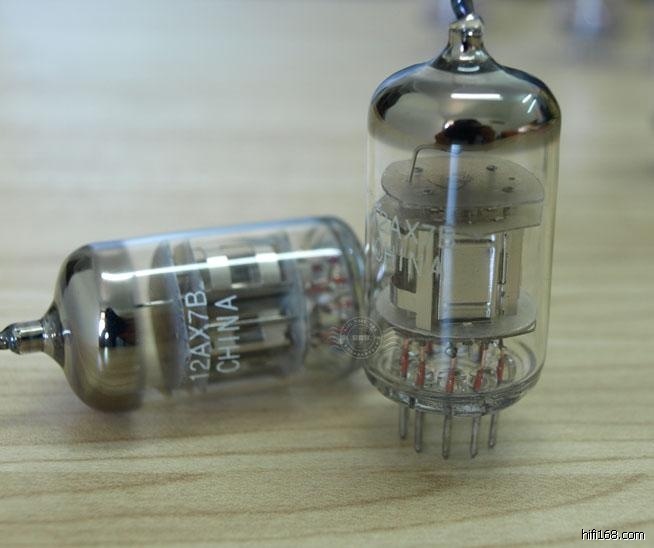

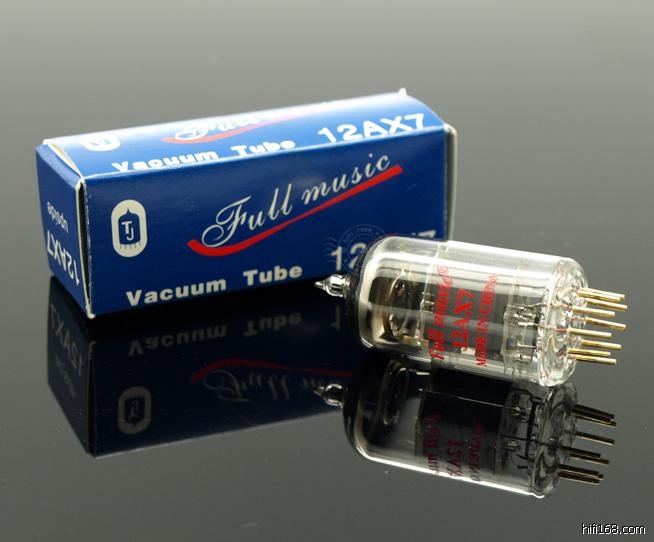

天津全真电子管12AX7     金脚

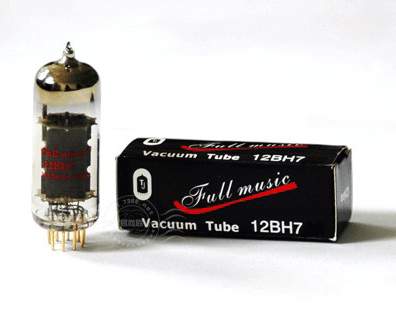

天津全真电子管12BH7     金脚
最后编辑易商联 最后编辑于 2010-10-25 20:06:18
深圳音悦汇典
机架 脚架 hifi配件
Q  Q：100207365
手机：13316897365
网址：http://hifi7365.taobao.com
TOP
易商联
头像

音悦汇典

  • 论坛博士
  • 1975-11-16
  • 440
  • 440
  • 2010-10-20
25#
t T
发表于 2010-10-21 11:05 |只看楼主

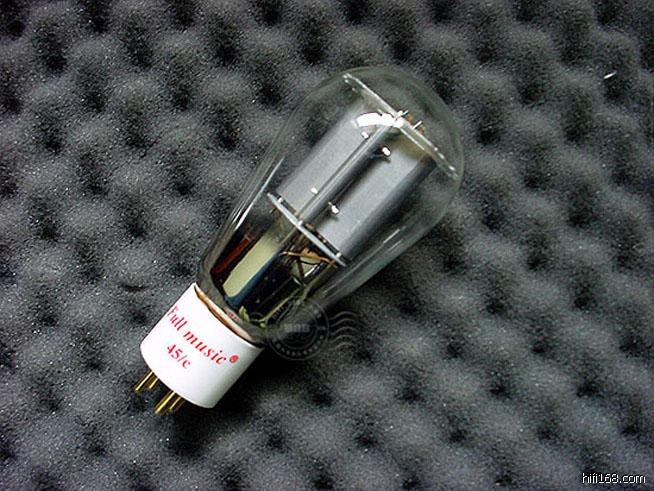

天津全真电子管45系列技术参数

特征：是个茄形或圆顶型玻壳，四根镀金管脚的白陶瓷座，直热式氧化物阴极，网状板极、石墨板极三极管。
用途：用于音频放大器，输出功率达1.6W。
外形图及管脚接线图：外形图如图1所示，接线图如图2所示。

标准工作状态及参数:
加热电压*………………………………………………………………………2.5V
加热电流………………………………………………………………………1.5A
板极电压…………………………………………………………………………250V
栅极电压**…………………………………………………………………………-50V
板极电流…………………………………………………………………………34mA
放大倍数…………………………………………………………………………3.5
跨导………………………………………………………………………………3.9mA / V
栅极电流…………………………………………………………………………0.05μA

*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联，直流灯丝供电，栅极阳极的电源回路与灯丝负端相联。

平均特性曲线:
图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）

图3

极限工作使用值:
最大板极电压……………………………………………………………………275V
最大板极功耗……………………………………………………………………10W









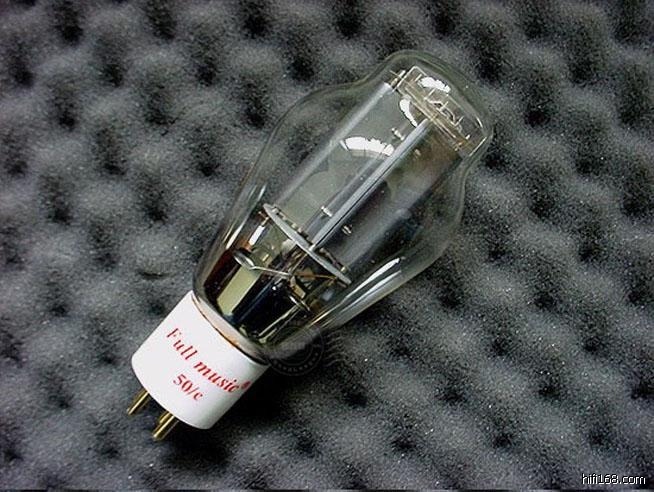

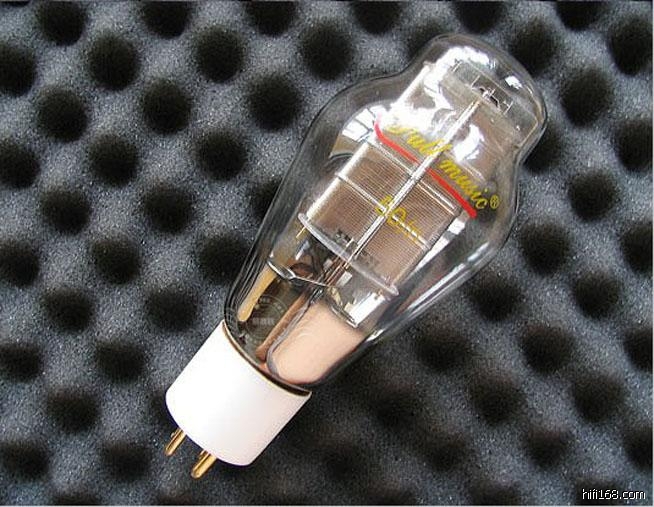

天津全真电子管50/C、50/n技术参数

特征：是个圆顶形玻壳,四根镀金管脚的白陶瓷座，直热式氧化物阴极,网状板极、石墨板极三极管。
用途：用于音频放大器，输出功率为8.5W。
外形图及管脚接线图：外形图如图1所示，接线图如图2所示。

标准工作状态及参数:
加热电压*………………………………………………………………………7.5V
加热电流………………………………………………………………………1.25A
板极电压…………………………………………………………………………450V
栅极电压**…………………………………………………………………………-84V
栅极电压**…………………………………………………………………………-82V
板极电流…………………………………………………………………………55mA
板极电流…………………………………………………………………………57mA
放大倍数…………………………………………………………………………3.8
板极电阻…………………………………………………………………………1800Ω
栅极电流…………………………………………………………………………0.05μA

*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联，直流灯丝供电，栅极阳极的电源回路与灯丝负端相联。

平均特性曲线:
图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）

图3

极限工作使用值:
最大板极电压……………………………………………………………………450V
最大板极功耗……………………………………………………………………25W

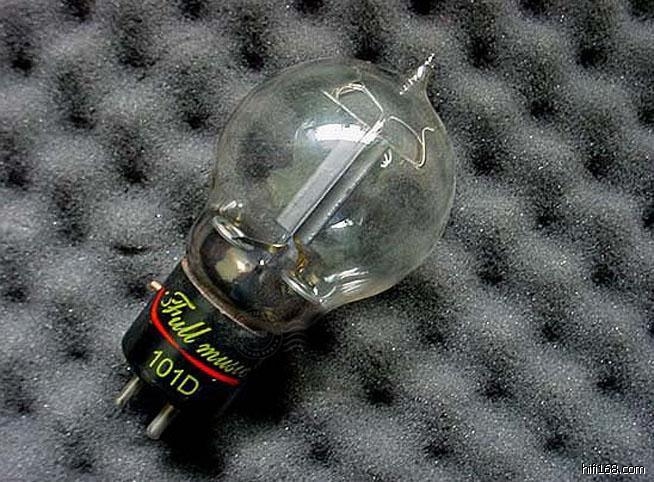

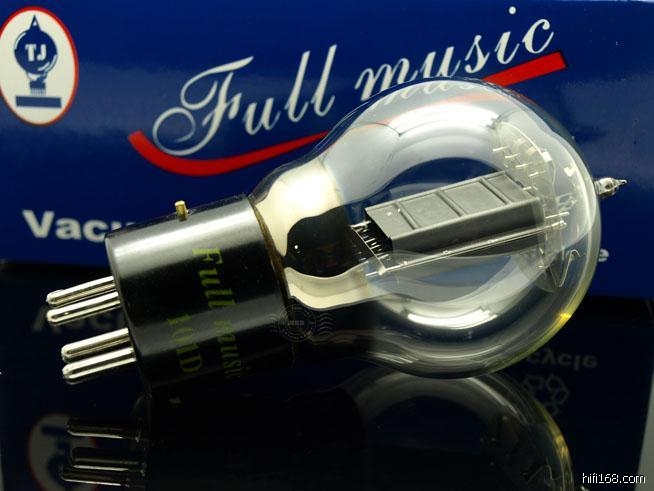

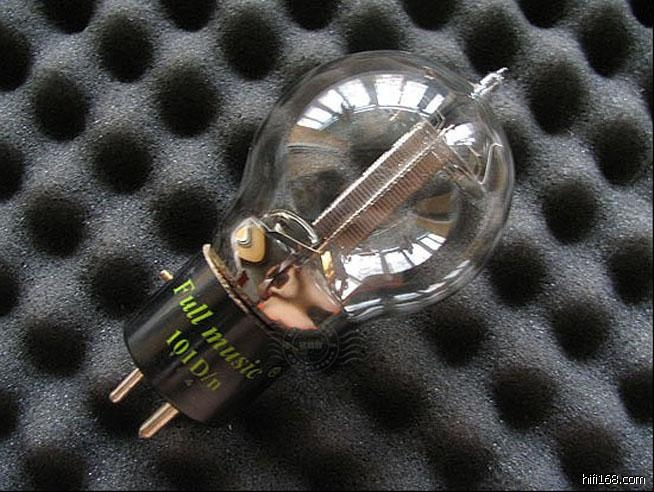

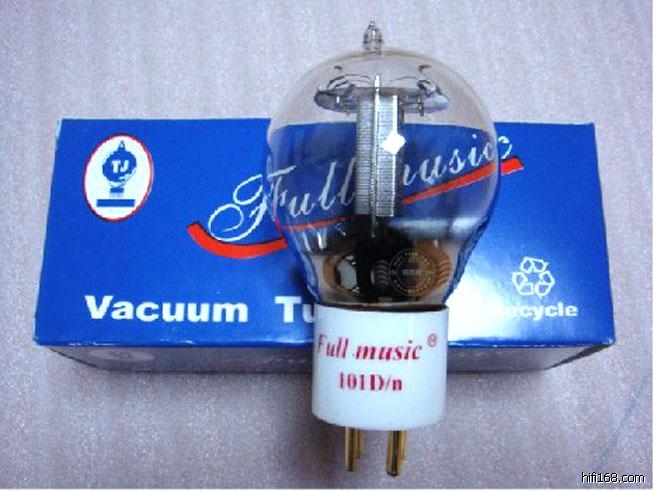

天津全真电子管101D系列技术参数

特征：是个球形玻壳,四根镀金管脚的白瓷座，直热式氧化物阴极,实体、网状板极三极管。
用途：用于音频电压放大器及小功率放大器。
外形图及管脚接线图：外形图如图1所示，接线图如图2所示。

标准工作状态及参数:
加热电压*………………………………………………………………………4.5V
加热电流………………………………………………………………………1.0A
板极电压…………………………………………………………………………160V
栅极电压**…………………………………………………………………………-12V
板极电流…………………………………………………………………………9.9mA
放大倍数…………………………………………………………………………6.2
板极电阻………………………………………………………………………9.3kohms

平均特性曲线:
图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）

图3

极限工作使用值:
最大板极电压……………………………………………………………………190V
最大板极电流……………………………………………………………………15mA

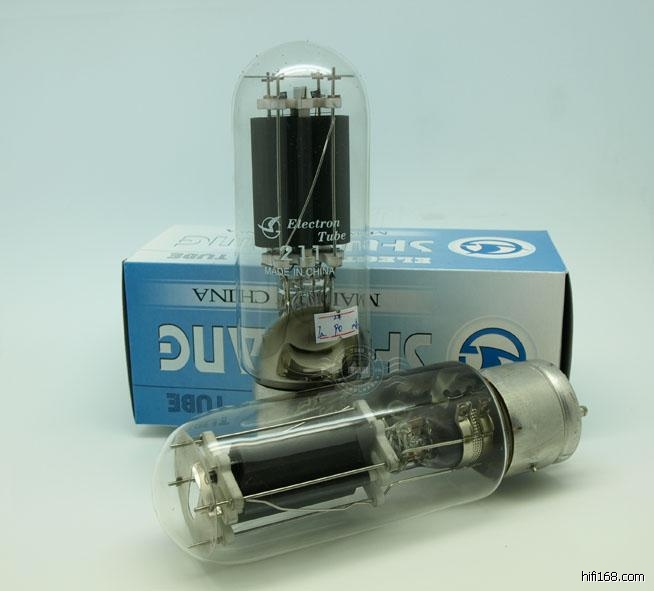

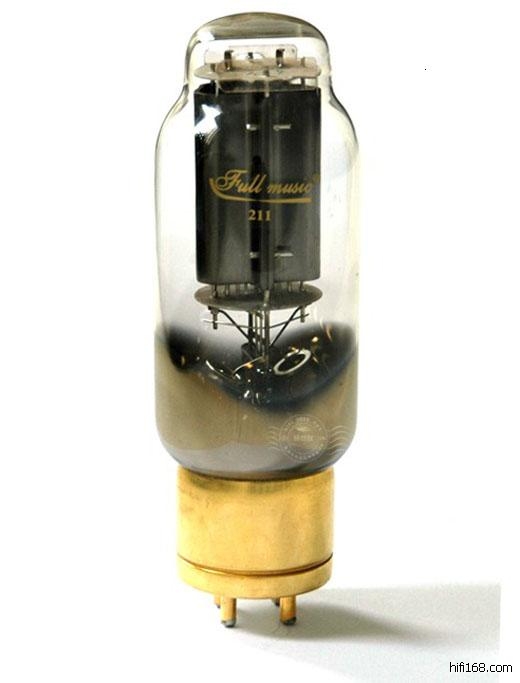

天津全真电子管211 陶瓷座，铜箍，金脚，石墨屏、帽型

特征：是一个圆顶形玻壳，四根镀金脚铜瓷座，碳化钍钨阴极、石墨板极三极管。
用途：用于甲类、乙类或丙类音频功率放大器。
外形图及管脚接线图：外形图如图1所示，接线图如图2所示。

图1

图2

标准工作状态及参数:
灯丝电压*………………………………………………………………………10V
灯丝电流………………………………………………………………………3.2A
板极电压…………………………………………………………………………1250V
栅极电压…………………………………………………………………………-70V
板极电流…………………………………………………………………………100mA
放大倍数…………………………………………………………………………12
输出功率………………………………………………………………………10W
负载电阻………………………………………………………………………7kohms
跨导……………………………………………………………………………3.8mA / V

*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联，直流灯丝供电，栅极阳极的电源回路与灯丝负端相联。

推荐工作状态及参数
甲类单管功率放大器（A-F）

板极电压

750


1000


1250


V


栅极电压

-46


-61


-80


V


负载电阻

8.8


7.6


9.2


kohms


板极电流

34


53


60


mA


信号电压(pk)

41

56


75


V


板极电阻

4.4


3.8


3.6


kohms


输出功率

5.6


12


19.7


W



乙类推挽功率放大器（A-F）

板极电压

1000


1250


V


栅极电压

-72


-95


V


负载电阻

6.9

9


kohms


板极电流(0信号)

20

20


mA


板极电流(最大信号)

320

320


mA


信号电压(pk)

380

410


V


输出功率

200


260


W



乙类单管功率放大器(最大调制系数是1)（R-F）

板极电压


1000


1250


V


栅极电压


-72


-95


V


板极电流


130


106


mA


信号电压(pk)


125


125


V


输出功率


40


42


W


栅极电流(约)

5

1

mA

栅极电流(输入)(约)

10

7.5

W


丙类单管功率放大器(最大调制系数是1)

板极电压

750


1000


V


栅极电压

-200


-260


V


板极电流

150


150


mA


信号电压(pk)

350


410


V


输出功率

65


100


W


栅极电流(约)

35

35

mA

栅极电流(输入)(约)

12

14

W


平均特性曲线:
图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）

图3

极限工作使用值:

类别

甲类(A-F)


推挽乙类(A-F)


乙类(R-F)


丙类



最大板极电压

1250


1250


1250


1000


V


最大板极功耗

75


100


100


67


W


最大板极电流(最大信号)(每个管)


175


150


175


mA


最大栅极电流




50

mA

最大板耗(最大信号)(每个管)


220

150

175

W

最大栅极电压




-400

V
最后编辑易商联 最后编辑于 2010-10-26 11:15:44
深圳音悦汇典
机架 脚架 hifi配件
Q  Q：100207365
手机：13316897365
网址：http://hifi7365.taobao.com
TOP
易商联
头像

音悦汇典

  • 论坛博士
  • 1975-11-16
  • 440
  • 440
  • 2010-10-20
26#
t T
发表于 2010-10-21 11:06 |只看楼主

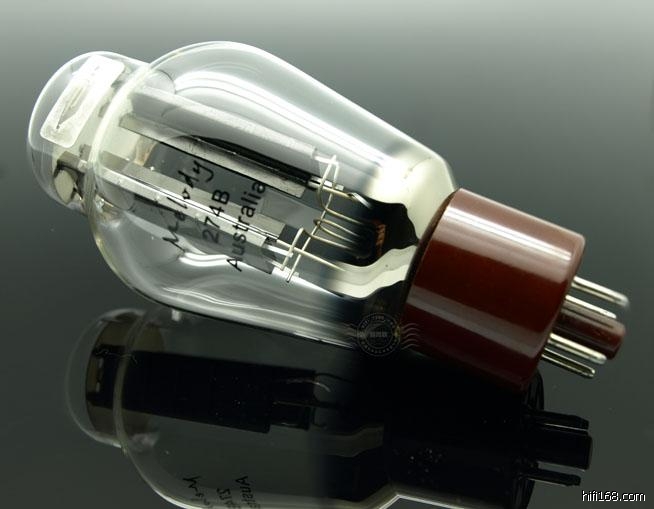

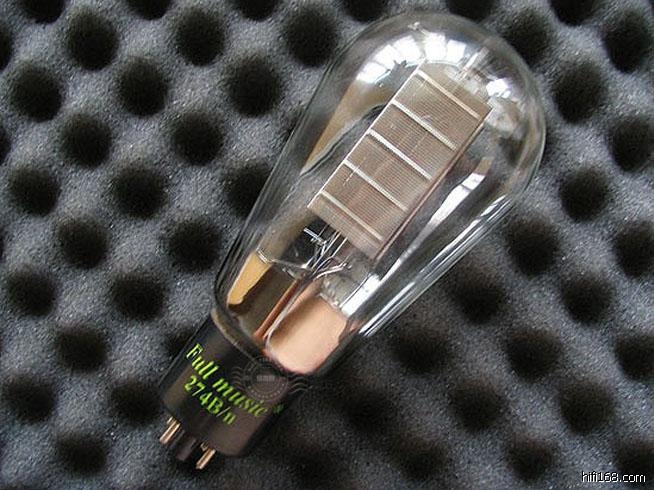

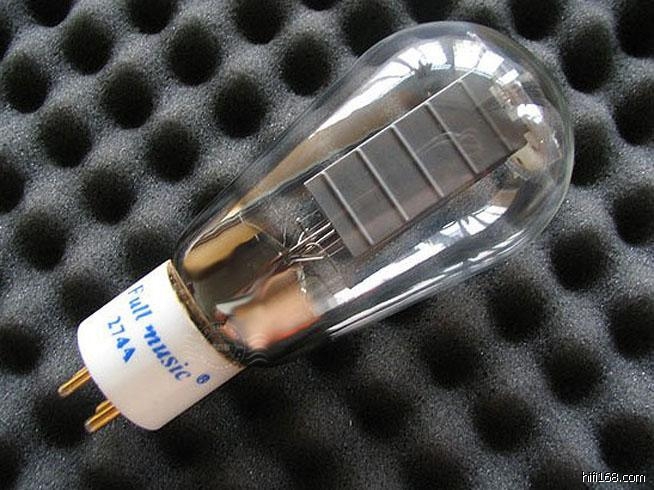

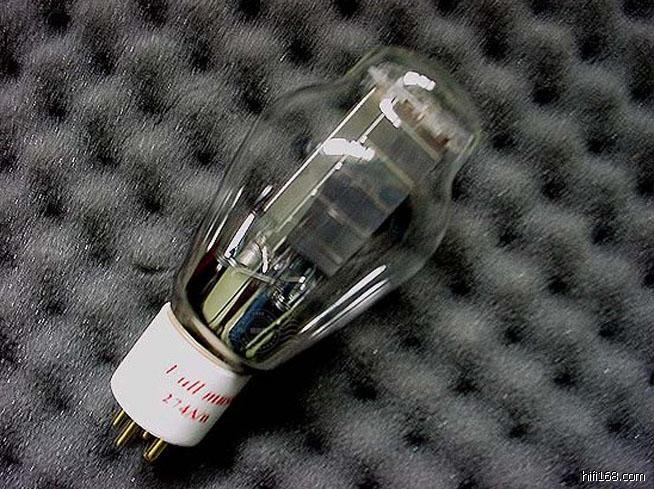

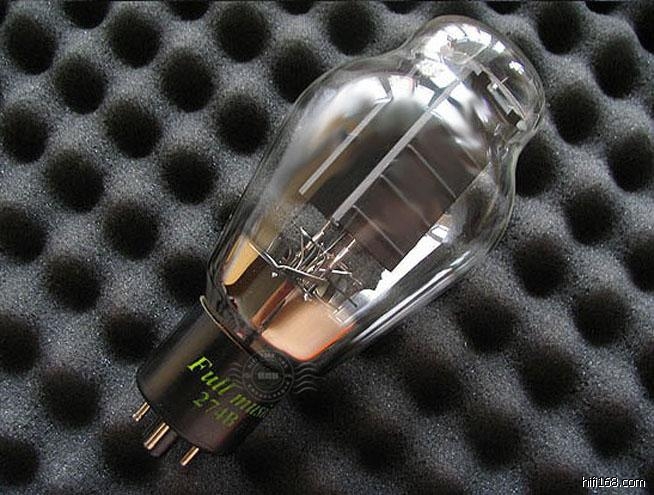

天津全真电子管274系列技术参数

特征：是一个圆顶形或茄形玻壳，四脚胶木镀金座,实体、网状板极，直热式氧化物阴极双二极管。
用途：用于全波整流电源，整流电流达112mA。
外形图及管脚接线图：外形图如图1、图2所示，接线图如图3所示。

标准工作状态及参数:
灯丝电压*………………………………………………………………………5.0V
灯丝电流………………………………………………………………………2.0A

L-C滤波器
R-M-S交流板极电压……………………………………………………………550V
总整流电流………………………………………………………………………112mA
C-L-C滤波器
R-M-S交流板极电压………………………………………………………………450V
总整流电流…………………………………………………………………………98mA

*交流或直流供电。

平均特性曲线:
274A、B单二极管电流电压特性如图3所示，直流输出电压特性，如图4图5所示，图4和图5的电路如图6、7所示。

极限工作使用值:
LC输入滤波器
1、R-M-S每个阳极最大交流电压………………………………………………550V
最大整流电流…………………………………………………………………140mA
2、R-M-S每个阳极最大交流电压………………………………………………660V
最大整流电流…………………………………………………………………120mA
C-L-C输入滤波器
R-M-S每个阳极最大交流电压………………………………………………450V
最大整流电流…………………………………………………………………105mA

注：滤波器的输入电容器应小于4μF。

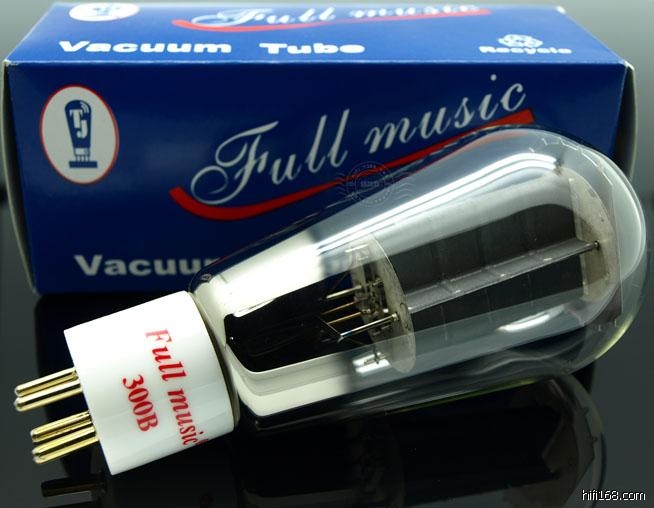

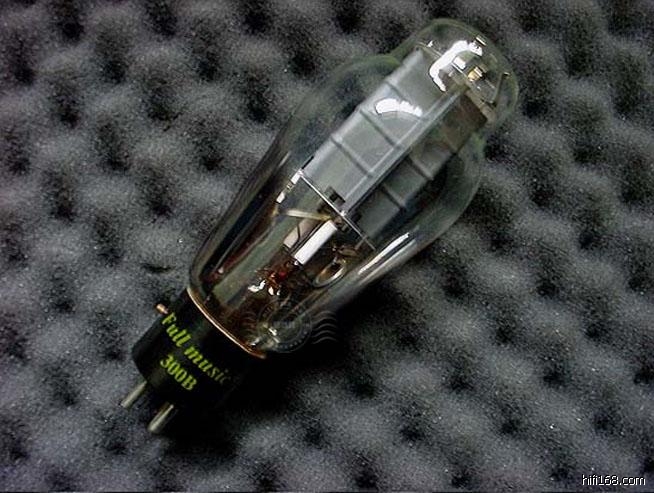

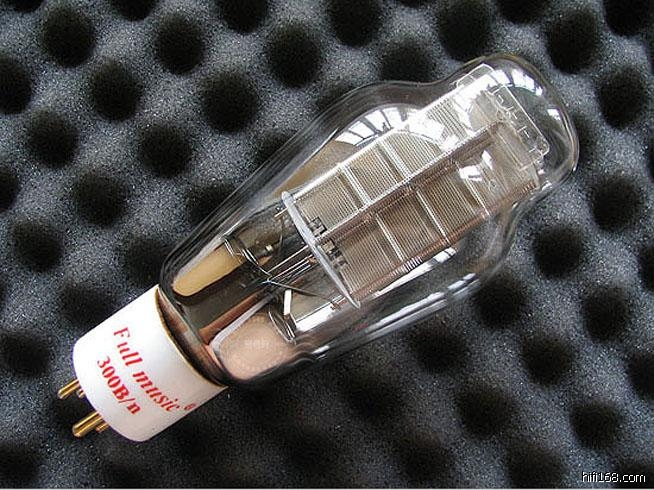

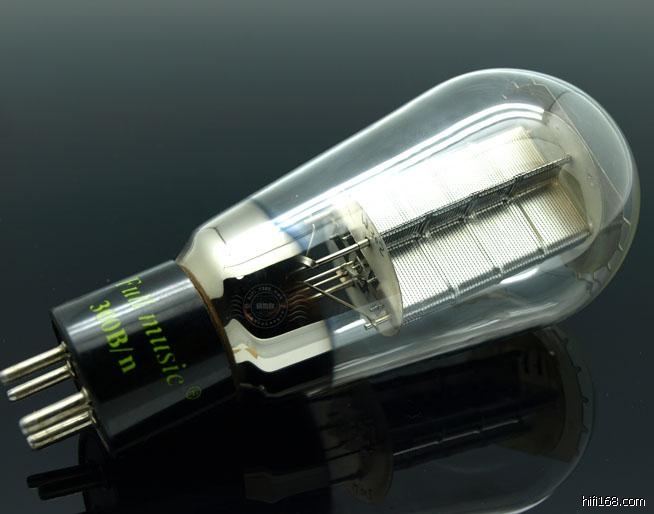

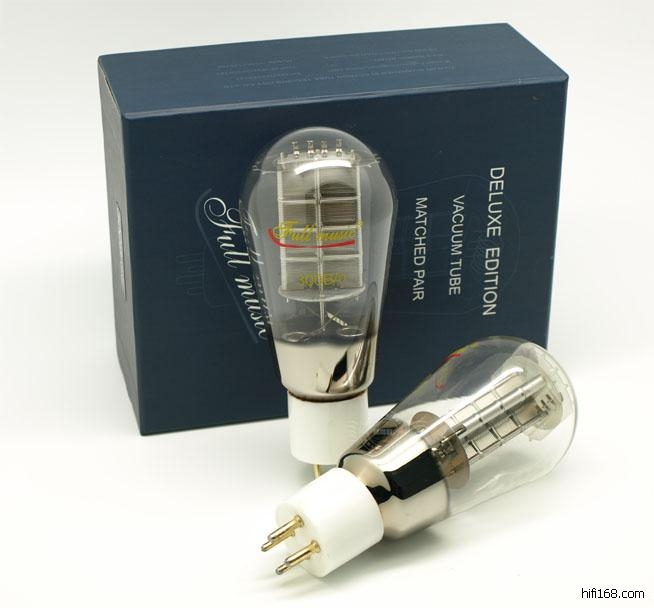

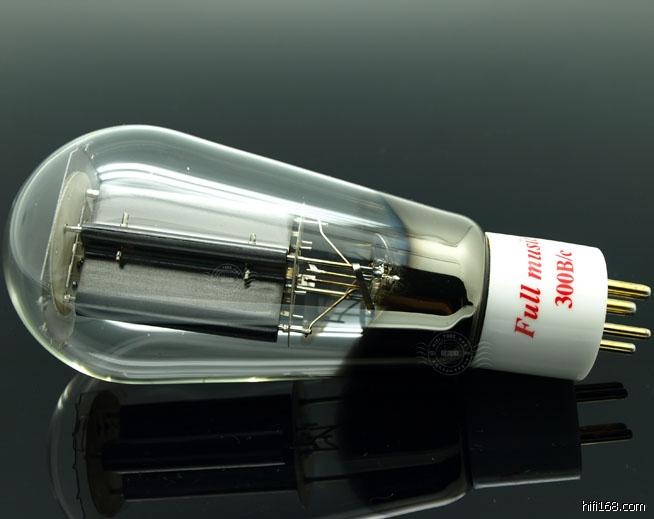

天津全真电子管300B系列技术参数


特征：是个圆顶形或茄形玻壳，四根镀金脚的白陶瓷座，直热式氧化物阴极，网状板极、石墨板极三极管。
用途：用于音频放大器，输出功率为8.5W。
外形图及管脚接线图：外形图如图1所示，接线图如图2所示。

标准工作状态及参数:
加热电压*………………………………………………………………………5V或2.5V
加热电流……………………………………………………………………1.2A或2.4A
板极电压…………………………………………………………………………300V
栅极电压**…………………………………………………………………………-58V
板极电阻………………………………………………………………………700ohms
板极电流…………………………………………………………………………60mA
放大倍数…………………………………………………………………………3.85
跨导………………………………………………………………………………5.7mA / V
栅极电流…………………………………………………………………………0.05μA

*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联，直流灯丝供电，栅极阳极的电源回路与灯丝负端相联。

平均特性曲线:
图4表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）

图4

极限工作使用值:
最大板极电压……………………………………………………………………450V
最大板极功耗……………………………………………………………………40W
最大板极电流(固定偏压使用时)………………………………………………70mA
最大板极电流（自给偏压使用时）……………………………………………100mA
最后编辑易商联 最后编辑于 2010-10-26 11:45:09
深圳音悦汇典
机架 脚架 hifi配件
Q  Q：100207365
手机：13316897365
网址：http://hifi7365.taobao.com
TOP
易商联
头像

音悦汇典

  • 论坛博士
  • 1975-11-16
  • 440
  • 440
  • 2010-10-20
27#
t T
发表于 2010-10-21 11:08 |只看楼主








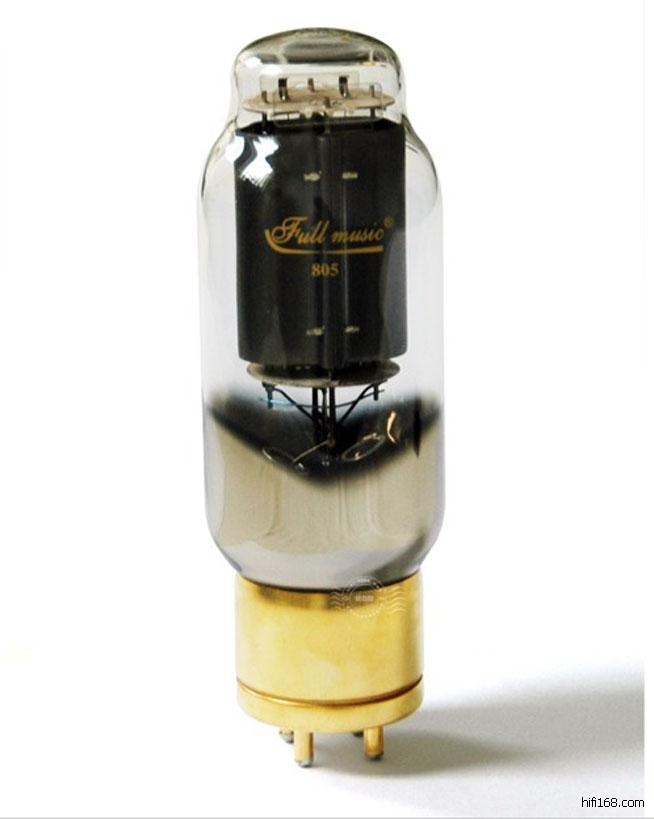

天津全真电子管805 陶瓷座，金铜，箍脚，石墨屏、帽型

技术参数：

特征：是一个圆顶形玻壳，四根镀金脚铜瓷座，碳化钍钨阴极、石墨板极三极管。
用途：用于乙类A-F、R-F功率放大器、丙类R-F功率放大器、C类R-F功率放大器和H-F振荡器。
外形图及管脚接线图：外形图如图1所示，接线图如图2所示。


图1

图2

标准工作状态及参数:
灯丝电压*………………………………………………………………………10V
灯丝电流………………………………………………………………………3.2A
板极电压…………………………………………………………………………900V
栅极电压…………………………………………………………………………20V
板极电流…………………………………………………………………………110mA

*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联，直流灯丝供电，栅极阳极的电源回路与灯丝负端相联。

推荐两管A-F乙类功率放大器(两个管)



极限值



板极电压


1250


1250


1500


V


板极电流(每个管最大信号)






2100

mA


输入功率(每个管最大信号)






315


W


板耗(每个管)






125


W


栅极电压

-16




V


栅极信号电压(pk)


235


280




V


板极电流(无信号)


148


84




mA


板极电流(最大信号)

500

600

mA

输入功率(信号)

6

7

W

负载电阻(aa)

6.7

8.2

kohms

输出功率(最大信号)

300

370

W


R-F乙类推挽功率放大器



极限值



板极电压


1250


1250


1500


V


板极电流


135


115


150


mA


栅极电流


15


15



mA


栅极电压



-10




V


信号电压(pk)


70


70




V


输出功率


55


57.5



W


推动功率

11

7.5

W

板耗功率(输入信号)

85

W


R-F丙类功率放大器和振荡器(载波条件下每只管最大调制系数为1.0)



极限值



板极电压


1000


1250


1250


V


板极电流


160


160


175


mA


栅极电流


60


60


70

mA


栅极电压


-155

-160


-500


V


信号电压(pk)


295


300




V


输出功率


110


140


85

W


推动功率

16

16

W

板耗功率(输入信号)

125

W


R-F丙类功率放大器和振荡器(键控条件每只管如果没有调制)



极限值



板极电压


1000


1250


1500


1500


V


板极电流


200


200


200


210


mA


栅极电压


-95

-100


-105


-500


V


信号电压(pk)


225


230


235



V


输出功率


130


170


215


W


推动功率

8.5

8.5

8.5

W

板耗功率(输入信号)

125

W


平均特性曲线:
图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）

图3

极限工作使用值:

类别


推挽乙类


单端乙类


单端丙类



最大板极电压

1250


1250


1250


1000


V


最大板极功耗

75


100


100


67


W


最大板极电流(最大信号)(每个管)

175


150


175


mA


最大栅极电流

50

mA












天津全真电子管845 陶瓷座，铜箍，金脚，石墨屏、帽型

特征：是一个圆顶形玻壳，四根镀金脚铜瓷座，碳化钍钨阴极、石墨板极三极管。
用途：用于甲1类和甲乙1类功率放大器。

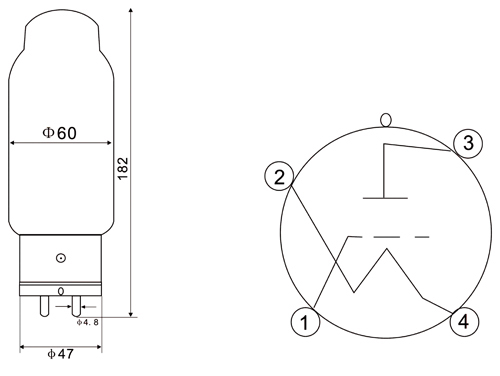

外形图及管脚接线图：外形图如图1所示，接线图如图2所示。

图1

图2

标准工作状态及参数:
灯丝电压*………………………………………………………………10V
灯丝电流………………………………………………………………3.2A
板极电压………………………………………………………………1250V
第一栅极电压…………………………………………………………-200V
板极电流………………………………………………………………80mA
放大倍数………………………………………………………………5.0
跨导……………………………………………………………………3.0mA / V
板极电阻………………………………………………………………1.7kohms
输出功率………………………………………………………………15W
负载电阻………………………………………………………………3.4kohms
信号电压(pk)…………………………………………………………69.0V


*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联，直流灯丝供电，栅极阳极的电源回路与灯丝负端相联。
推荐工作状态及参数
甲1类工率放大(单管)

板极电压

1000


1000


1250


V


栅极电压

-145


-155


-209


V


负载电阻

6


9


16


kohms


板极电流

90


65


52


mA


信号电压(pk)

110


145


V


板极电阻

1.7


1.9


2.1


kohms


输出功率

24


21


24


W



推挽甲乙1类功率放大

板极电压

800


1000


1000


1250


V


栅极电压

-125


-170


-175


-225

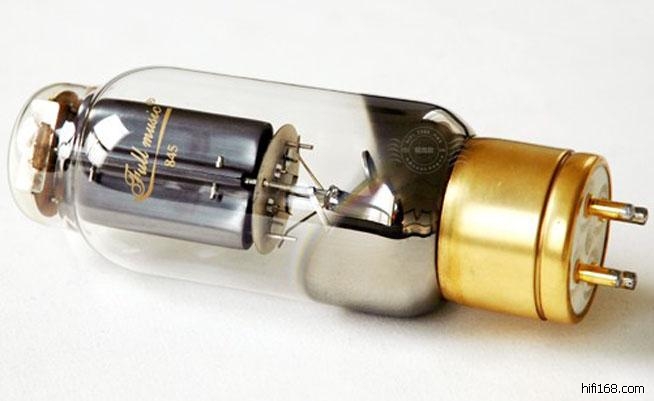

V


负载电阻

45

46


46


66


kohms


板极电流

80

70


40


40


mA


信号电压(pk)

177

240




V


板极电流(最大信号)

170

230

230


210


mA


输出功率

40


75


75


115


W

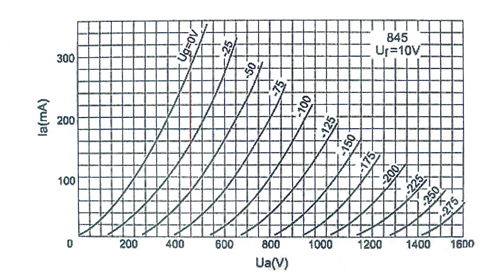

平均特性曲线:

图3

极限工作使用值:
最大板极电压……………………………………………………………………1250V
最大板极功耗……………………………………………………………………75W
最大板极电流……………………………………………………………………120mA
输入功率(信号最大)……………………………………………………………150W
最后编辑易商联 最后编辑于 2010-10-26 11:56:58
深圳音悦汇典
机架 脚架 hifi配件
Q  Q：100207365
手机：13316897365
网址：http://hifi7365.taobao.com
TOP
易商联
头像

音悦汇典

  • 论坛博士
  • 1975-11-16
  • 440
  • 440
  • 2010-10-20
28#
t T
发表于 2010-10-21 11:15 |只看楼主

















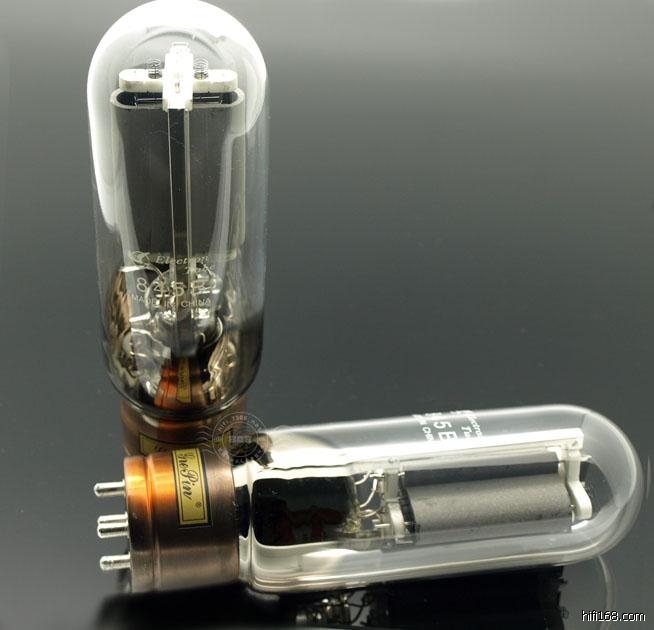

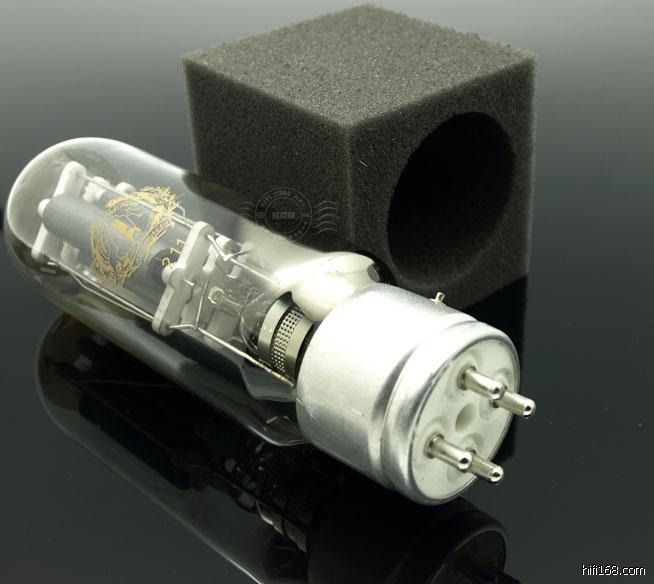

曙光电子管 出口对装 845B 陶瓷座 铜箍

技术参数：


845
直热式钍-钨阴极三极管845可用于A1、AB1类功率放大。845与UV-845相似，可互换使用。

灯丝加热
Uf …………………………10 V
If……………………………3.25 A
极限额定值
阳极电压……………………1250 V
阳极耗散功率………………75 W
最大讯号时输入功率………150 W
阳极最大电流………………120 mA
极间电容
输入电容……………………6 PF
输出电容……………………4.5 PF
跨路电容……………………14.5 PF
静态参数：
Ua………………………1250 V
-Ug………………………200 V
Ia………………………80 mA
Gm ………………………3 mA/V
ri ………………………1.7 kΩ
μ………………………5
RL…………………………3.4 kΩ
üg(pk)……………………69 V
Pout………………………15 W
推荐工作状态(参考值)
单管A1类放大
Ua……………………………1000 1000 1250 V
-Ug …………………………145 155 209 V
RL……………………………6 9 16 kΩ
Ia……………………………90 65 52 Ma
üg(pk)………………………- 110 148 V
ri……………………………1.7 1.9 2.1 kΩ
Gm……………………………3.1 - - mA/V
Pout…………………………24 21 24 W
Dtot…………………………5 - - %


推挽AB1类放大
Ua……………………………800 1000 1000 1250 V
-Ug……………………………125 170 175 225 V
RL……………………………4.5 4.6 4.6 6.6 kΩ
Ia……………………………80 70 40 40 mA
üg(pk)……………………177 240 - - V
Ia(max.sig)……………170 230 230 240 mA
Pout…………………………40 75 75 115 W





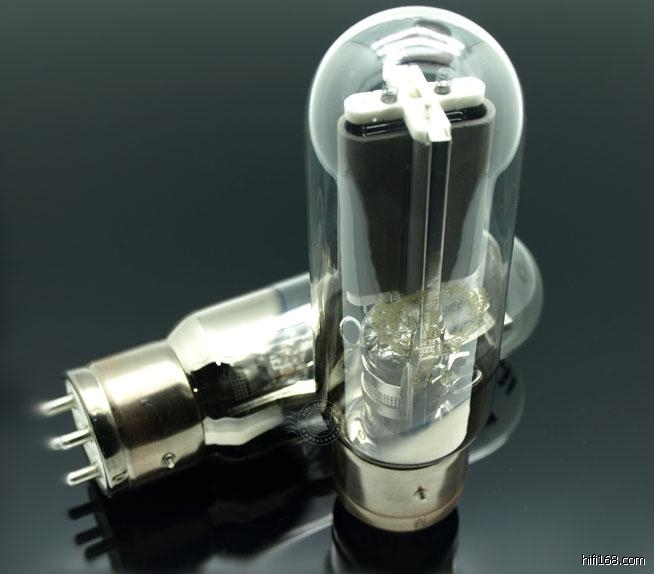

曙光电子管211

技术参数：

直热式钍一钨阴极三极管211可以用在A、B、C类放大。 211与GL-211、UV-211相似，可以互换使用。
::::::::::::::: 热丝加热 :::::::::::::::


UH………… 10 V
IH………… 3.2 A

:::::::极限额定值:::::::

Ua……………1000 1250 1250 V
-Ug…………………… 72 95 V
Ia……………… 130 106 150 mA
Pa(in)………………………150 W
Pa……………………………100 W
ü(pk)……………… 125 125 V
Ig(approx) ……… 5 1 mA
Pg(in).(approx) … 10 7.5 W
Pout………………… 40 42.5 W
　

::::::::::::::: 极间电容 :::::::::::::::

输入电容……………………6 PF
输出电容……………………5.5 PF
跨路电容……………………14.5 PF

::::::::::::::: 静态参数 :::::::::::::::

Ua……………1000 1250 1250 V
-Ug…………………… 72 95 V
Ia……………… 130 106 150 mA
Pa(in)………………………150 W
Pa……………………………100 W
ü(pk)……………… 125 125 V
Ig(approx) ……… 5 1 mA
Pg(in).(approx) … 10 7.5 W
Pout………………… 40 42.5 W





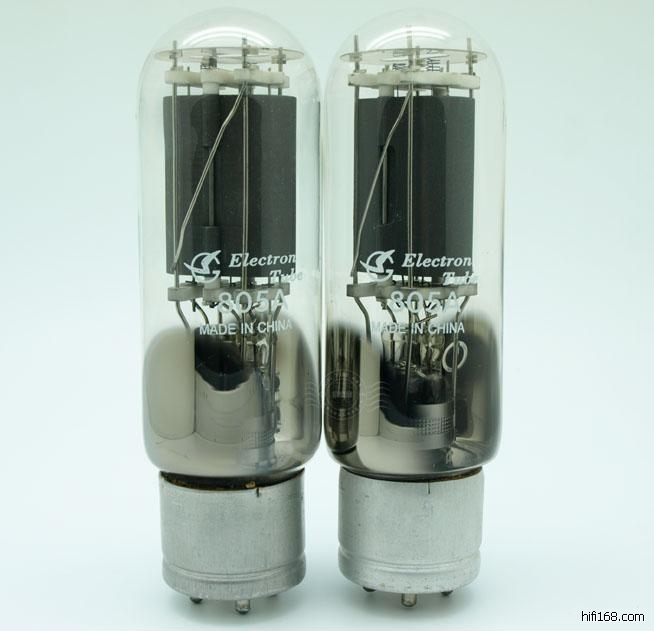

曙光电子管 805A     最新型 不带高压帽

技术参数：


805(FU-5)
直热式钍-钨阴极三极管805，可作B类、A-F、R-F功率放大、C类R-F功率放大和高频振荡。
805与GL-805相似，可互换使用。

灯丝加热
Uf …………………………10 V
If…………………………3.25 A
极间电容
输入电容……………………8.5 PF
输出电容……………………10.5 PF
跨路电容……………………6.5 PF
极限额定值
阳极电压……………………1500 V
阳极耗散功率………………125 W
工作频率与阳极电压
当工作频率在30MC以上时阳极电压及阳极输入功率将适时按下表下调：

频率(MC) 　阳极电压和阳极输入功率
　　　　　B极电极 C级电话阳极调制电报
　30　　　　 100%　　　　 100%
　45　　　　 90%　　　　　 82%
　80　　　　 71%　　　　　 55%

推荐工作状态(参考值)
B类A-F功率放大(两管) 极限值
Ua………………………1250 1500 1500 V
Ia(max.sig.per tube)……………210 mA
Pa(in)(max.sig.per tube) z……315 W
Pa (per tube) ………………………125 W
Ug……………………………………-16 V
üg(pk)…………………235 280 V
Ia(0)……………………148 84 mA
Ia(max.sig)……………500 600 mA
Pd…………………………6 7 W
RL(a-a)……………………6.7 8.2 kΩ
Pout(max.sig)…………300 370 W



B类R-F功率放大
(载波条件下每只管最大调制系数为1.0)
极限值
Ua………………1250 1500 1500 V
Ug…………………………-10 V
Ia………………135 115 150 mA
Pa(in)……………………………………185 W
üg(pk)…………70 70 V
Ig………………15 15 mA
Pd………………11 7.5 W
Pout……………55 57.5 W
C类R-F功率放大和振荡(阳极调制)
(载波条件下每只管最大调制系数为1.0)
极限值
Ua………………1000 1250 1250 V
Ug………………-155 -160 -500 V
Ia………………160 160 175 mA
Ig………………60 60 70 mA
Pa(in)……………………………………220 W
Pa…………………………………………85 W
üg(pk)…………295 300 V
Pd………………16 16 W
Pout……………110 140 W

C类R-F功率放大和振荡(阳极调制) (键控条件下每只管如果没有调制) 极限值
Ua………………1000 1250 1500 1500 V
Ug………………-95 -100 -105 -500 V
Ia………………200 200 200 210 mA
Ig………………40 40 40 70 mA
Pa(in)………………………………………………315 W
Pa……………………………………………………125 W
üg(pk)…………225 230 235 V
Pd………………8.5 8.5 8.5 W
Pout……………130 170 215 W


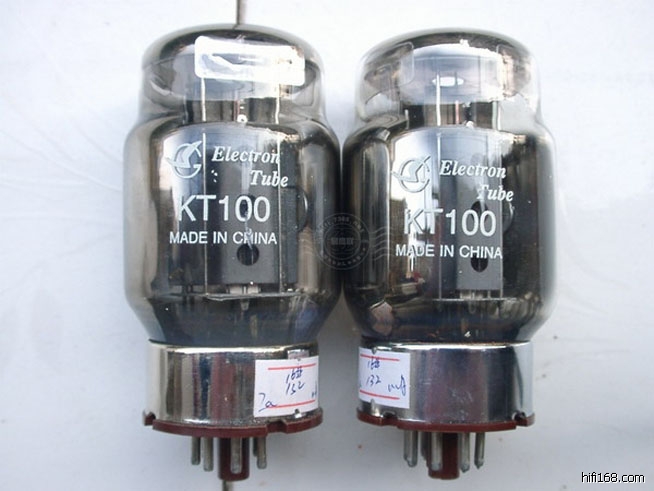

曙光电子管 KT100

技术参数：

热丝加热
UH………… 6.3 V
IH………… 1.6   A

极限额定值
------------- --KT94 KT100 KT94 KT100
阳极电压……………… 800  800  800  800  V
第二栅极电压………… 600  600  600  600  V
第一栅极电压…………-200 -200 -200 -200  V
阳极耗散功率………… 42   45   35   40   W
第二栅极耗散功率……   8     8    6   6    W
[size=+0]阳极加第二栅极耗散功率… 46 49  40   45  W
阴极电流……………… 230  230  230  230  mA
热丝阴极间电压……… 200  200  250  250  V
玻壳温度……………… 250  250  250  250  C

第一栅极电阻
自偏压时
--- --- Pa + Pg2≤ 35W 0.47 MΩ
--- --- Pa +Pg2 > 35W 0.27 MΩ
固定偏压时
--- --- Pa +Pg2≤35W 0.22 MΩ
--- --- Pa +Pg2> 35W 0.10 MΩ

极间电容
--- - - --四极管接法 三极管接法
输入电容……… 16--- - 9.3 PF
输出电容……… 12 --- - 17 PF
跨路电容……… 1.2 ----7.9 PF


静态参数

四极管接法
Ua…………………250V
Ug2……………… 250V
a………………… 140mA
Ig2(approx)…… 3mA
-Ug1(approx)……15V
Gm………………… 12mA/V
ri …………………12KΩ
μg1-g2…………… 8

三极管接法
Ua.g2……………250V
Ia+g2……………143mA
-Ug1(approx)… 15V
Gm…………………12mA/V
ri…………………670Ω
μ………………… 8


热丝加热
UH………… 6.3 V
IH………… 1.6   A

极限额定值
------------- --KT94 KT100 KT94 KT100
阳极电压……………… 800  800  800  800  V
第二栅极电压………… 600  600  600  600  V
第一栅极电压…………-200 -200 -200 -200  V
阳极耗散功率………… 42   45   35   40   W
第二栅极耗散功率……   8     8    6   6    W
[size=+0]阳极加第二栅极耗散功率… 46 49  40   45  W
阴极电流……………… 230  230  230  230  mA
热丝阴极间电压……… 200  200  250  250  V
玻壳温度……………… 250  250  250  250  C

第一栅极电阻
自偏压时
--- --- Pa + Pg2≤ 35W 0.47 MΩ
--- --- Pa +Pg2 > 35W 0.27 MΩ
固定偏压时
--- --- Pa +Pg2≤35W 0.22 MΩ
--- --- Pa +Pg2> 35W 0.10 MΩ

极间电容
--- - - --四极管接法 三极管接法
输入电容……… 16--- - 9.3 PF
输出电容……… 12 --- - 17 PF
跨路电容……… 1.2 ----7.9 PF


静态参数

四极管接法
Ua…………………250V
Ug2……………… 250V
a………………… 140mA
Ig2(approx)…… 3mA
-Ug1(approx)……15V
Gm………………… 12mA/V
ri …………………12KΩ
μg1-g2…………… 8

三极管接法
Ua.g2……………250V
Ia+g2……………143mA
-Ug1(approx)… 15V
Gm…………………12mA/V
ri…………………670Ω
μ………………… 8




推荐工作状态（参考值）

推换AB1类放大，三极管连接（自偏压）
Ua.g2(b)………………400 485 V
Ua.g2(O)………………349 422 V
Ia+g2(0)………………2×76 2×94 mA
Ig+Ig2(max.sig)……2×80 2×101mA
RL(a-a)………………4 4 KΩ
-Ug(approx)………… 40 50 V
Pout………………… 17 31 W
Dtot ……………… 1.5 1.5 %
Pa.g2(0)…………… 2×26.5 2×40W
Pa.g2(max.sig)……２×19 2×27 W
Rk……………………2×525 2×525Ω
ū（g1-g1.pk）…… 78 114 V
Zout………………… 2 1.9 KΩ

推挽AB1类放大，四极管连接（自偏压）
Ua(b)……………………560 V
Ua(0)……………………521 V
Ug2…………………… 300 V
Ia(o)……………………2×64 mA
Ia(max.sig)……………2×73 mA
Ig2(0)…………………2×1.7 mA
Ig2(max.sig)………… 2×9 mA
RL(a-a)……………… 9 kΩ
Rk……………………2×460 Ω
-Ug1(approx)…………30 V
Pout……………………50 W
Dtot……………………3 %
Pa(0) ………………2×33 W
Pa(max.sig) ………2×28 W
Pa2(0) ……………2×0.5 W
Pg2(max.sig) ……2×0.7 W
?(g1-g1.pk) ………60 V



推换AB1类放大超线性连接（固定偏压）
（40%tapping points）
U a.g2(b)………………560 460 V
Ua.g2(0)………………553 453 V
Ia+g2(0)………………2ⅹ50 2ⅹ50mA
Ia+g2(max.sig)…… 2ⅹ157 2ⅹ140mA
RL（a-a）…………… 4.5 4 KΩ
-Ug1(approx)…… 75 59 V
Pout………………… 100 70 W
Dtot ………………………2 2 %
Pa+g2(0)………………2ⅹ27.5 2ⅹ27.5W
Pa+g2(max.sig)………2ⅹ33 2ⅹ27 W
ū（g1-g1.pk）…………140 114 V
Zout…………………… 7 6.5 KΩ

推挽AB1类放大超线性连接（自偏压）
(40% tapping points)
Ua.g2(b) …………………500 375 V
Ua.g2(0) …………………436 328 V
Ia+g2(0) …………………2×87 2×87 mA
Ia+g2(max.sig) …………2×99 2×96 mA
RL(a-a) ………………… 6 5 kΩ
Rk…………………………2×600 2×400 Ω
-Ug1(approx) …………… 52 35 V
Pout…………………………50 30 W
Dtot……………………… 1.5 1.0 %
Pa+g2(0) ………………2×38 2×28.5 W
Pa+g2(max.sig) ……… 2×17 2×16 W
?(g1-g1.pk) …………… 104 71 V
Zout……………………… 4.8 4.5 kΩ

推挽AB1类放大四极管连接（固定偏压）
Ua(b) ………………………560 V
Ua(0) ………………………552 V
Ug2 ……………………… 300 V
Ia(0) ………………………2×60 mA
Ia(max.sig) ………………2×145 mA
Ig2(0) …………………… 2×1.7 mA
RL(a-a) …………………… 4.5 kΩ
-Ug1(approx) ………………34 V
Pout…………………………100 W
Dtot………………………… 2.5 %
Pa(0) ………………………2×33 W
Pa(max.sig) ………………2×28 W
Pg2(0) ……………………2×0.5 W
Pg2(max.sig) ……………2×4.5 W
?(g1-g1.pk) ……………… 67 V



曙光电子管 12AX7B（ECC83）
最后编辑易商联 最后编辑于 2010-10-26 18:07:25
深圳音悦汇典
机架 脚架 hifi配件
Q  Q：100207365
手机：13316897365
网址：http://hifi7365.taobao.com
TOP
易商联
头像

音悦汇典

  • 论坛博士
  • 1975-11-16
  • 440
  • 440
  • 2010-10-20
29#
t T
发表于 2010-10-21 11:15 |只看楼主

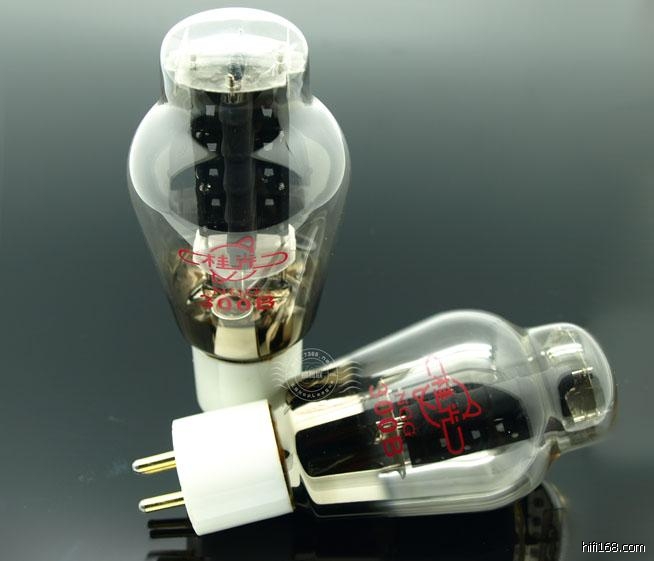

柳州桂光电子管300B 陶瓷座，金脚 喷墨铁屏 葫芦型


【技术参数】

应用数据(Al类单管放大)
阳极电压(Ua)450V
阳极电流(Ia)60mA
栅极电压(Ug)—60V
跨导(S)5.3mA/V
内阻(Ri)680Ω
负载阻抗(ZL)2.4kΩ
输出功率(Po)8W

极限运用数据
灯丝电压(Uf)5V
灯丝电流(If)1.2A (1.4A)
最高阳极电压(Uamax)450V (480V)
最高阳极电流(Iamax)70mA (100mA)
最大阳极耗散功率(Pamax)40W

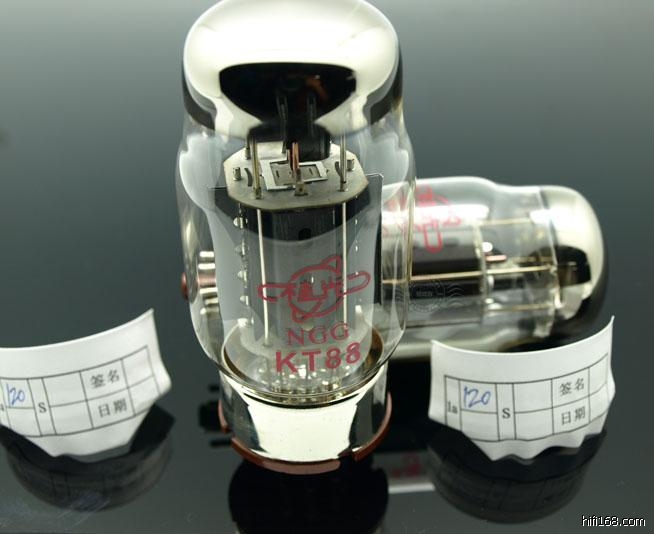

柳州桂光电子管KT88 电木座，镀镍脚 喷墨铁屏 葫芦型

【技术参数】


基本数据
灯丝电压(Uf)6.3V
灯丝电流(If)1.6A
阳极电压(Ua)250V
阳极电流(Ia)145mA
第一栅极电压(Ug1)—14V
第二栅极电压(Ug2)250V
第二栅极电流(Ig2)20mA
跨导(S)11mA/V
内阻(Ri)12kΩ

极限数据
最大阳极电压(Uamax)600V
最大第二栅极电压(Ug2max)500V
最大阴极电流(Ikmax)230mA
最大阳极耗散功率(Pamax)42W
最大第二栅极耗散功率(Pg2max)8W
最大第一栅极电阻(Rg1max)自给偏压270kΩ，输出功率35W以下时470kΩ
固定偏压100kΩ，输出功率35W以下时220kΩ

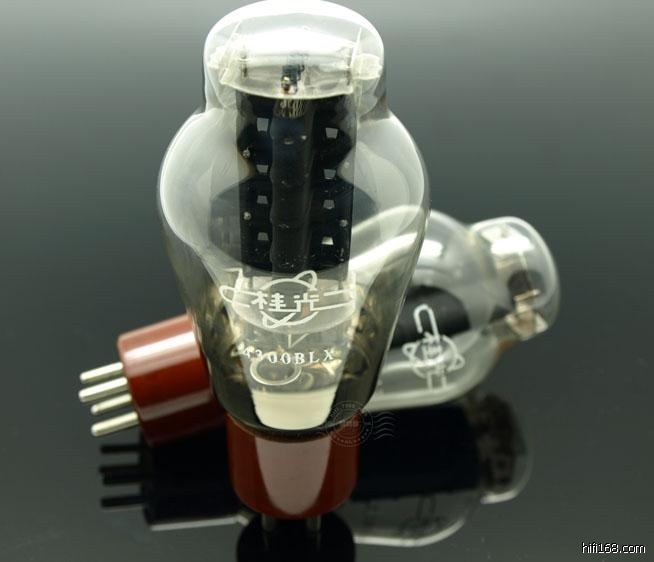

柳州桂光电子管4300BLX  电木座，金脚 喷墨铁屏 葫芦型


【技术参数】
应用数据(Al类单管放大)
阳极电压(Ua)325V (250V)
阳极电流(Ia)68mA (60mA)
栅极电压(Ug)—43.5V (—45V)
跨导(S)5.2mA/V
内阻(Ri)1.1kΩ
负载阻抗(ZL)2kΩ (2.5kΩ)
输出功率(Po)5W (3.5W)

极限运用数据
灯丝电压(Uf)2.5V
灯丝电流(If)2.5A
最高阳极电压(Uamax)330V (300V)
最大阳极耗散功率(Pamax)20W (15W)












柳州桂光电子管101D  电木座，金脚 铁屏 球型

【技术参数】

基本数据


灯丝电压(Uf)4.5V
灯丝电流(If)1A
阳极电流(Ia)7.5mA
栅极电压(Ug)—9V


应用数据


阳极供电电压(Uaa)130V
阳极负载电阻(Ra)0.1MΩ
栅极负载电阻(Rg)0.1MΩ
电压增益(K)6

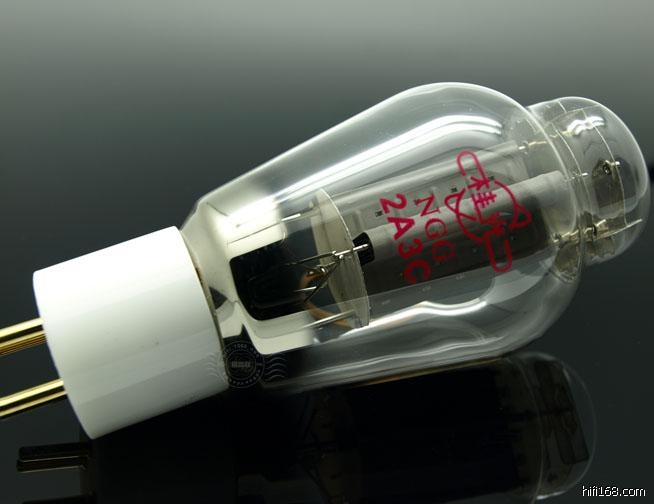

柳州桂光电子管2A3C 陶瓷座，金脚 喷墨铁屏 帽型




【技术参数】


应用数据(Al类单管放大)
阳极电压(Ua)325V (250V)
阳极电流(Ia)68mA (60mA)
栅极电压(Ug)—43.5V (—45V)
跨导(S)5.2mA/V
内阻(Ri)1.1kΩ
负载阻抗(ZL)2kΩ (2.5kΩ)
输出功率(Po)5W (3.5W)

极限运用数据
灯丝电压(Uf)2.5V
灯丝电流(If)2.5A
最高阳极电压(Uamax)330V (300V)
最大阳极耗散功率(Pamax)20W (15W)

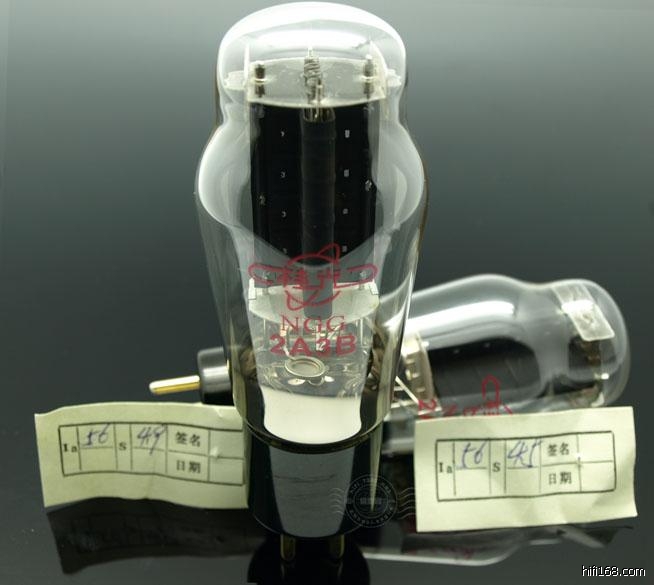

柳州桂光电子管2A3B  电木座，金脚 喷墨铁屏 葫芦型


【技术参数】


应用数据(Al类单管放大)
阳极电压(Ua)325V (250V)
阳极电流(Ia)68mA (60mA)
栅极电压(Ug)—43.5V (—45V)
跨导(S)5.2mA/V
内阻(Ri)1.1kΩ
负载阻抗(ZL)2kΩ (2.5kΩ)
输出功率(Po)5W (3.5W)

极限运用数据
灯丝电压(Uf)2.5V
灯丝电流(If)2.5A
最高阳极电压(Uamax)330V (300V)
最大阳极耗散功率(Pamax)20W (15W)














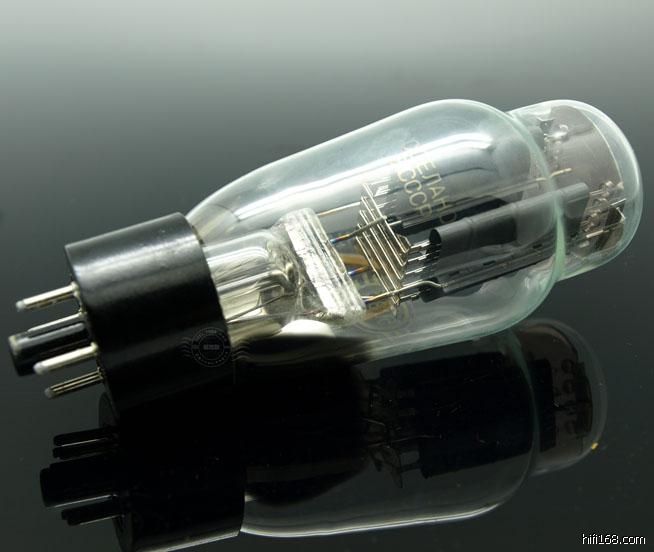

俄罗斯军品电子管 5U3C 电木座 葫芦型


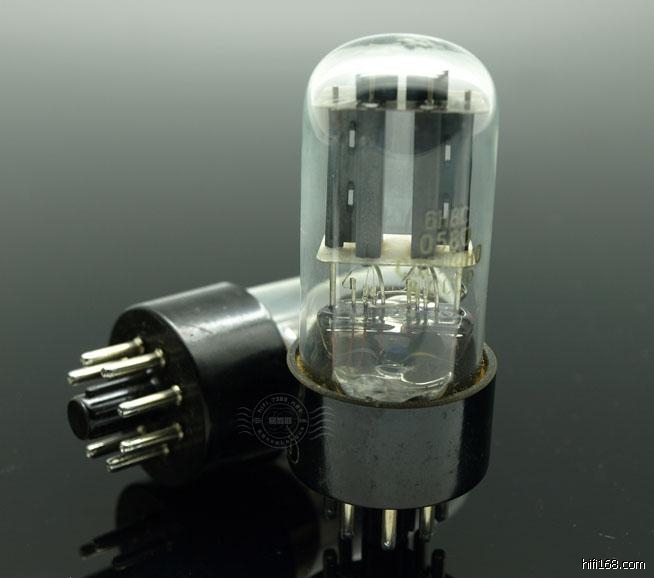

俄罗斯军品电子管 6h8p 电木座

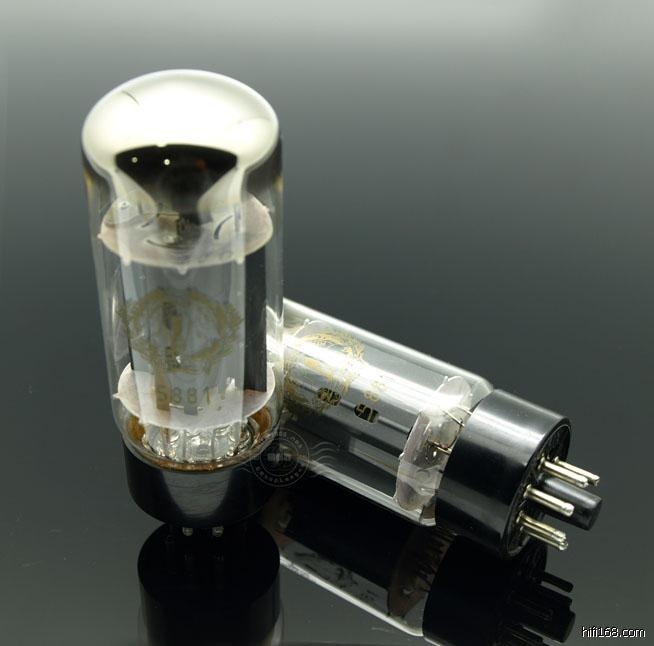

MELODY(麦力迪)电子管5881  电木座  镀镍脚

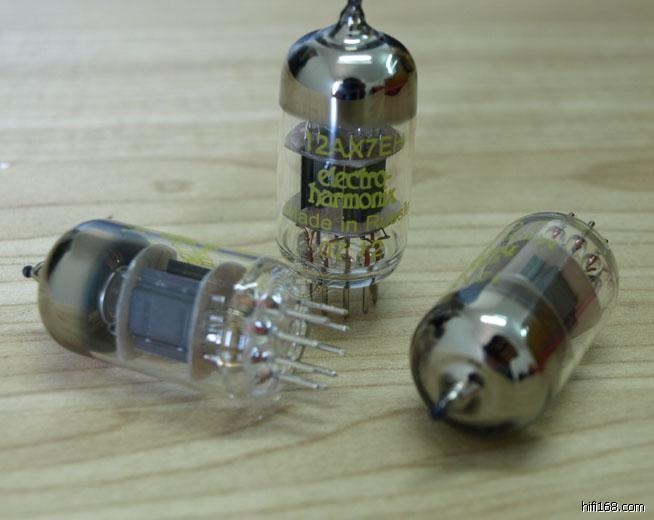

俄罗斯EH电子管 12AX7EH  可代国产12AX7、EH 12AX7、ECC83电子管


最后编辑易商联 最后编辑于 2010-10-26 18:13:56
深圳音悦汇典
机架 脚架 hifi配件
Q  Q：100207365
手机：13316897365
网址：http://hifi7365.taobao.com
TOP
易商联
头像

音悦汇典

  • 论坛博士
  • 1975-11-16
  • 440
  • 440
  • 2010-10-20
30#
t T
发表于 2010-10-21 11:16 |只看楼主



MELODY(麦力迪)电子管2A3  陶瓷座  金脚  葫芦型

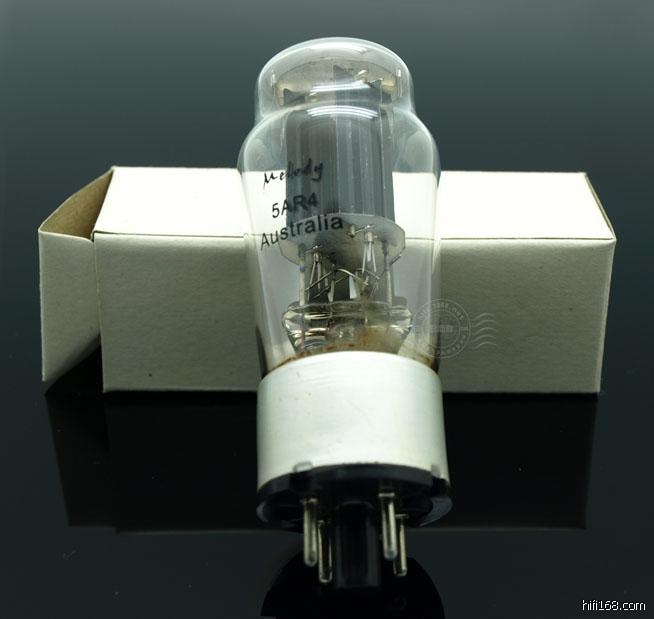

MELODY(麦力迪)电子管军品收藏管5AR4 葫芦型



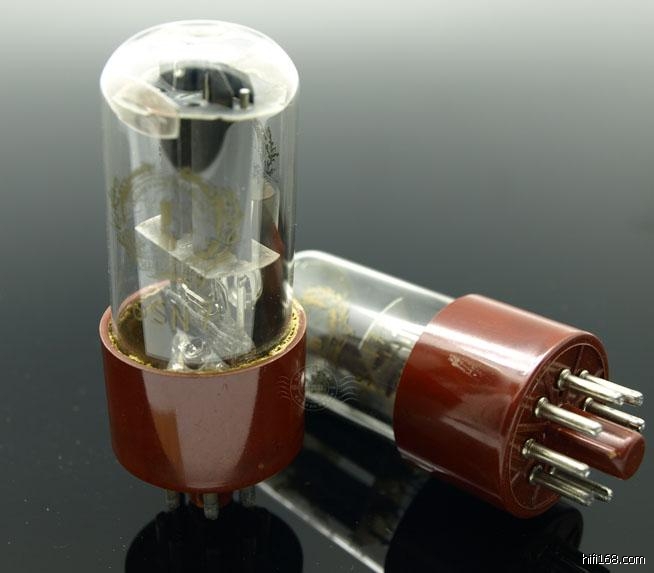

MELODY(麦力迪)电子管5U4  电木座  镀镍脚  葫芦型

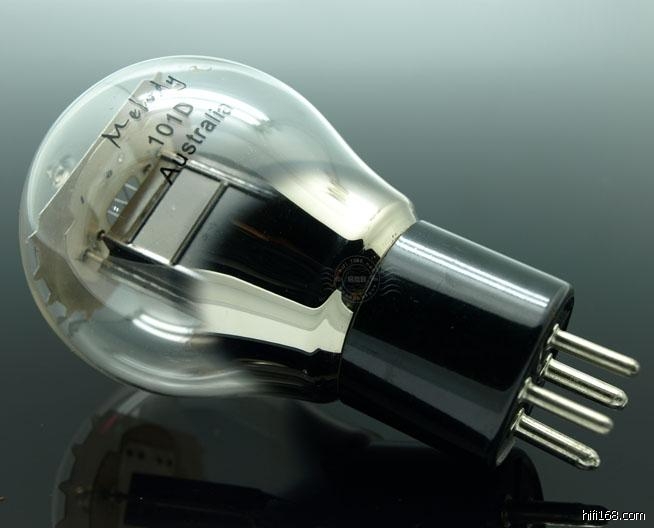

MELODY(麦力迪)电子管101D  电木座  镀镍脚  球状

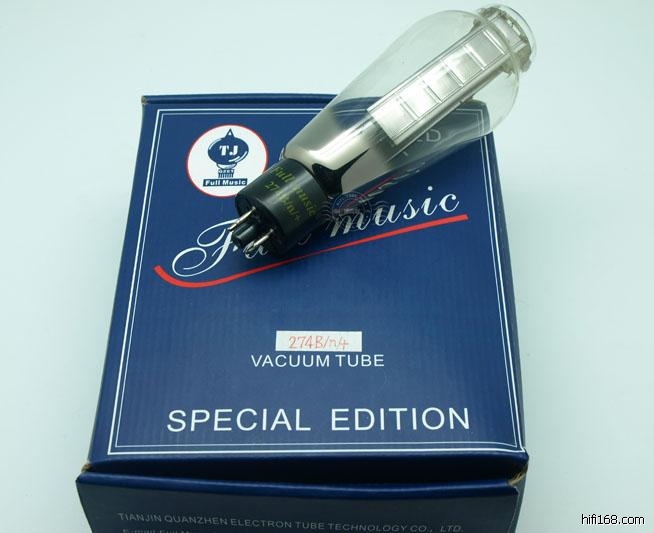

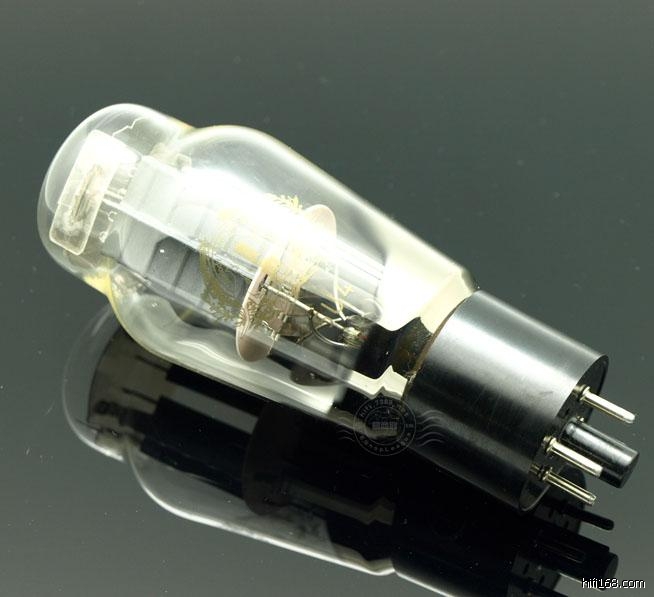

MELODY(麦力迪)电子管274B  电木座  镀镍脚  帽型



MELODY(麦力迪)电子管 211  套插座 铝箍

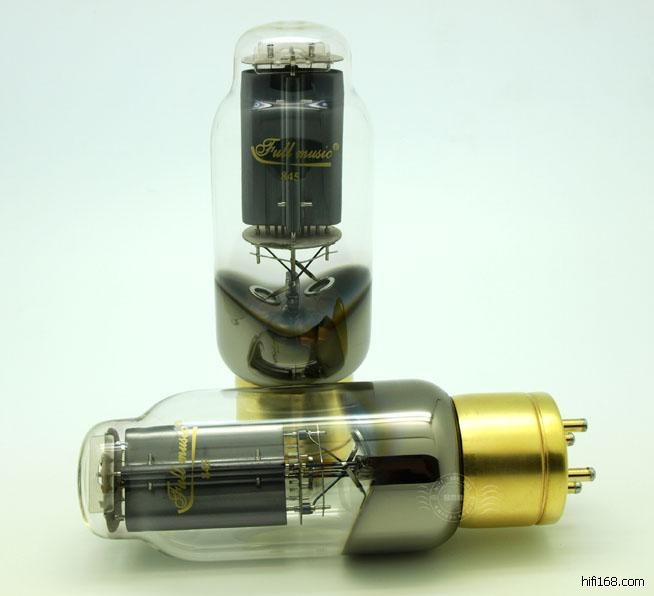

MELODY(麦力迪)电子管 845  陶瓷座 铜箍



MELODY(麦力迪)电子管6SN7  电木座  镀镍脚

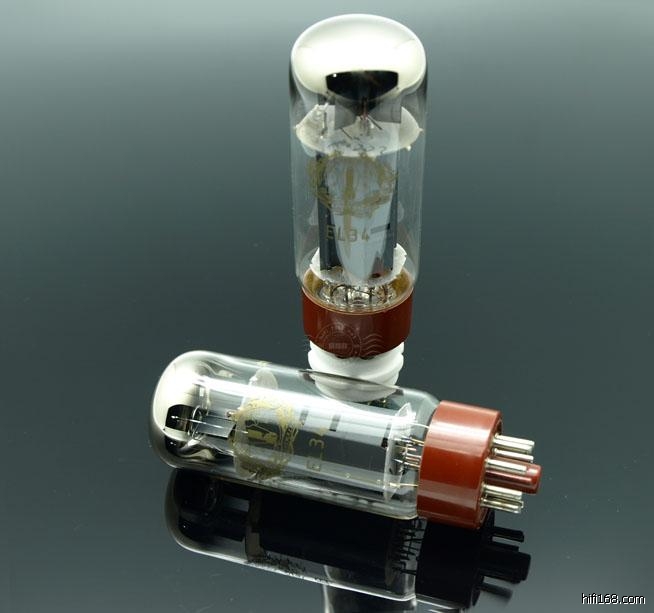

MELODY(麦力迪)电子管EL34  电木座  镀镍脚



MELODY(麦力迪)电子管KT88
最后编辑易商联 最后编辑于 2010-10-26 15:56:28
深圳音悦汇典
机架 脚架 hifi配件
Q  Q：100207365
手机：13316897365
网址：http://hifi7365.taobao.com
TOP
上一主题| 下一主题
返回列表 12345678» / 11
发新话题 回复该主题
高级编辑器高级编辑器
