    1959年，英国SME所推出的3009（短臂）与3012（长臂）唱臂，其优秀的设计与精密的工艺，逐渐改变了唱臂的流行方向。SME3009系列唱臂为静态平衡结构（StaticBalance），其具有向心力抵销器、侧平衡器、针压加压等装置，以及防止唱臂共震的设计，对后来唱臂的发展影响很大，尤其是可更换唱头盖的设计日后更成为一种标准。1946年成立的SME公司最早是制作精密模型起家，3009唱臂是第一个获得纽约大都会博物馆珍藏的唱臂，具有特殊的历史意义。在往后的几十年里，SME推出了众多版本的3009唱臂。
    本公司自从今年7月推出3009系列唱臂的刀锋轴承升级配件(不锈钢/纯铜)以来，得到了广大3009发烧友的大力支持，我们在此深表谢意！我们在研发刀锋轴承的过程中，分析过不同年代、不同版本的3009唱臂，发现后期版与早期版的用料差别实在太大，不由的发出感叹：真是一代不如一代！我曾在另外一个贴子中说过，晚期版的3009，是SME公司向成本妥协的产品。因为用料不好，晚期版的3009唱臂的声音表现，与早期版本存在天壤之别，这实在是让人沮丧！经过详细分析与比较，后期版的3009唱臂的软肋主要表现在三个部件上：臂管线、塑料刀锋轴承、水平不锈钢滚环轴承。
    近期，我们也经常接到3009唱臂发烧友的电话，询间有关3009唱臂的全面升级方案。为了能让有兴趣的发烧友更方便升级自已手中的唱臂，下面，我将用图片加文字说明的方式，分三部分详细介绍此三个部件的升级方法，升级后，让拥有后期版3009唱臂的发烧友也能享受到早期版甚至超越早期版的声音。因为3009唱臂的设计非常合理，结构相对简单，对动手能力稍强的发烧友，可以轻易的完成以下三个步骤的升级。

升级所需工具：
1.小功率电烙铁
2.小一字螺丝刀/小十字螺丝刀
3.小六角匙
4.小镊子

升级所需配件：
1.纯银臂管线（建议用VDH纯银臂管线）
2.不锈钢（或铜）刀锋轴承
3.陶瓷滚环轴承

升级三步曲之：
第一步：更换臂管线(图片示范唱臂SME3009 S2 IMP后期版)
后期版的臂管线实在太细了，细得让人不敢相信！唱头拾取的信号经过这组极细的导线后，大大扼杀了唱头的真正实力。对后期版的唱臂,强烈建议作出升级，这是一大瓶颈。早期版的臂管线比后期版好一些，如非高烧，可不升级。

升级后效果：分析力，声音密度，高、中、低三个频段的表现均有大幅的提升
有关VDH纯银线的表现，本坛Wilson版主有一个非常有参考价值的贴子”VDH顶级唱臂线升级记”。相关的链接：http://bbs.hifi168.com/showtopic-104719-1.aspx，有兴趣的烧友可以重温此贴。

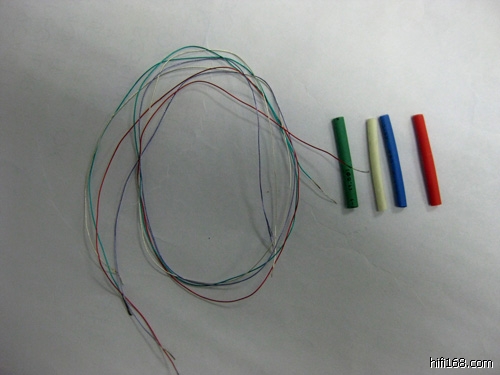

图1：VDH 7支80微米的单支漆包纯银线及热缩管

操作方法：

1.拆下侧滑小锤/后舵，卸下唱臂座四颗螺丝，从唱盘上取出唱臂（注意：操作前请先卸下唱头盖及唱头，以免损坏唱针）。

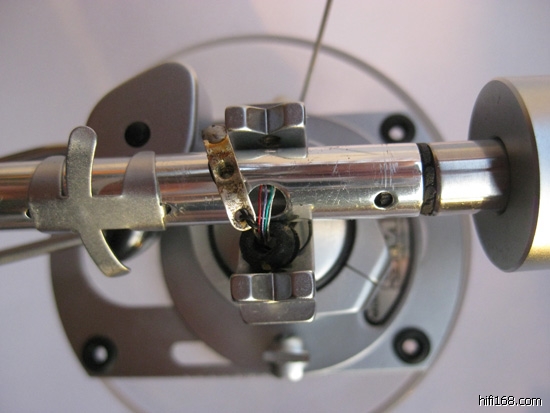

2.用电铬铁焊开原臂管线，地线，取下唱臂线边接插座座，如图2：


3.拧下两颗刀锋轴承顶盖螺丝，拿下顶盖,抽出唱臂线，让唱臂管与底座分离，如图3：


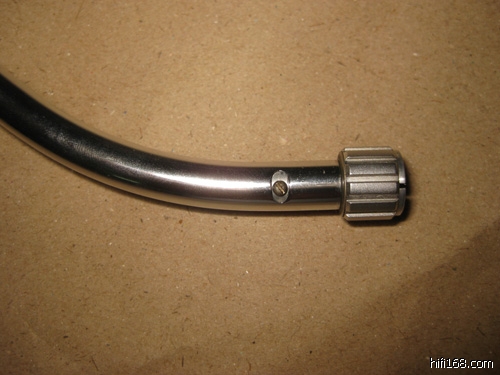

4.拧下唱臂管前方下部（靠近唱头盖连接处）的一颗小螺丝，如图4：


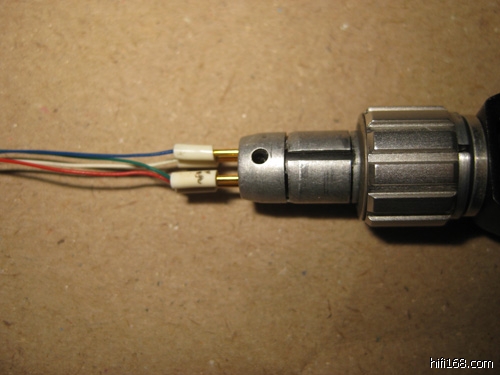

5.转动唱臂管与唱头盖的连接件，小心把唱臂线从臂管里拉出，如图5：


6. 如图5所示，唱臂线与唱臂连接部件的焊点就在白色塑胶管里面。取下塑胶管，就可以对唱臂线进行更换，臂管线与接线柱是用锡焊上去的，这里需要用到电烙铁。这个步骤有一个小技巧您一定要知道，将有助您的换线动作更顺利的进行，且不容易造成唱臂连接件的损坏，就是在唱臂与唱头壳的连接件上重新装上一个唱头壳，此时的接线柱会向后凸出，这样换起线来，就方便又顺手了，如图6：


7.跟回原来臂线的颜色，逐一替换四根臂线,换成VDH唱臂线后的照片,如图7：


8.按相反的步骤装回唱臂，在底座上焊回臂线，第一步曲的升级就大功告成了！如图8：

另：还有一根线(黑色)是接地线，此线无需更换。

温馨提示：第一步升级，您需要具备熟练操作电烙铁的能力。如果您没有这方面的经验，可以找一位技术好点的焊接师傅帮忙，以免损坏您的唱臂。
