分享：“好马配金鞍”之“v8i与唯六”升级手记（P18介绍唯六） [复制链接]

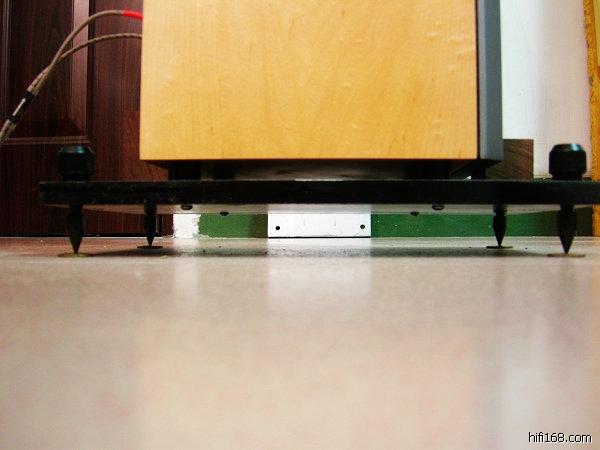

杰作的设计师把唯六设计成每只46kg的重量，在一般音箱来说，这已是非常厚实和沉稳的了，对克服震动是有非常大的帮助，可能就是由于46kg的重量问题吧，在我家服役的唯六其用以支撑整个音箱的脚钉经过不断的摆位移动之后，个别脚钉与音箱底板的结合位置出现了松动，螺丝上不紧实，这样就对整箱的稳定性构成了影响，心理上也一直像有根刺，不拔不快了！于是------就有了要对唯六重新造一个稳当底座的想法。其实，这个想法也不是我本人独创，是效仿身边的朋友（如river兄的单拿72SE和另一个朋友的ELAC FS607X-JET）的改造基础上学习过来的，可能168坛上已经有很多DX在前面尝试，我现在就献丑一下吧。先上两张river兄的单拿72SE其底座改造后的图。

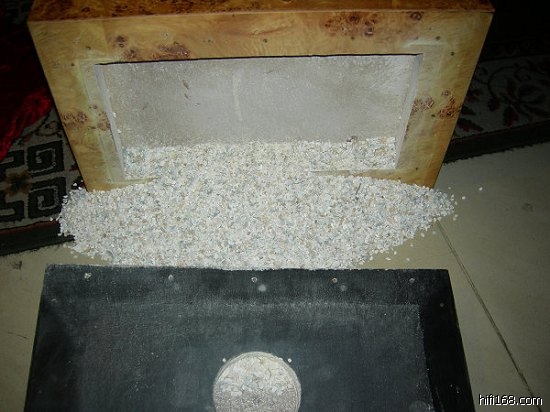

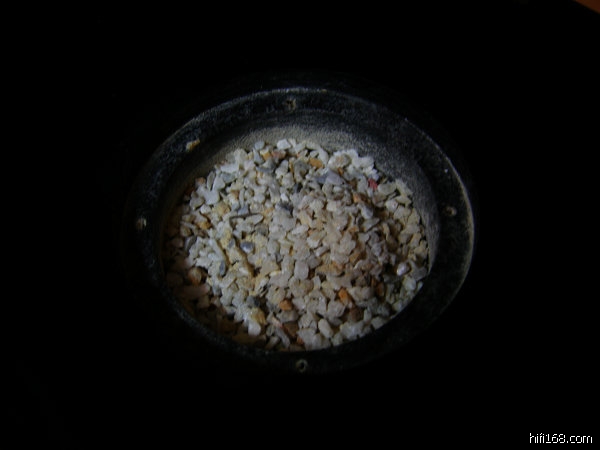

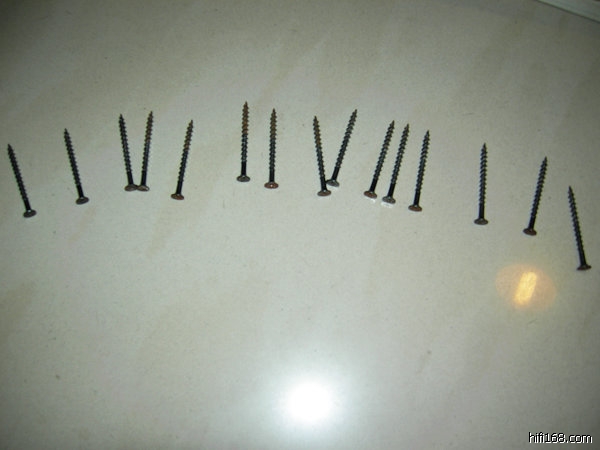

发线唯六支撑脚钉不稳后，我检查过，试图能否通过修整来改善，但后来都是不能有效解决。过程打开了原底座来一窥设计师的设计，发线唯六的黑色底座与音箱主体之间藏满了处理共振的石米材料，听说音箱里边还用了灌砂技术呢，怪不得这么重。在这里插一句，这一打开不打紧，但打开和上回去足以让人手疼，因为周边固定底板的是16颗螺丝加上底座孔板的4颗就有20颗螺丝，一来一回就是40次运动哦，所以看了我的介绍，奉劝用家们就不用自己去打开了，呵呵.....大家都知道，唯六的箱体非常厚重，这20颗螺丝可以说是把音箱主体和底板结合得足够严实、紧牢，不会有担心底板脱离箱体的担忧，不得不赞一下杰作造箱的严谨、负责精神。

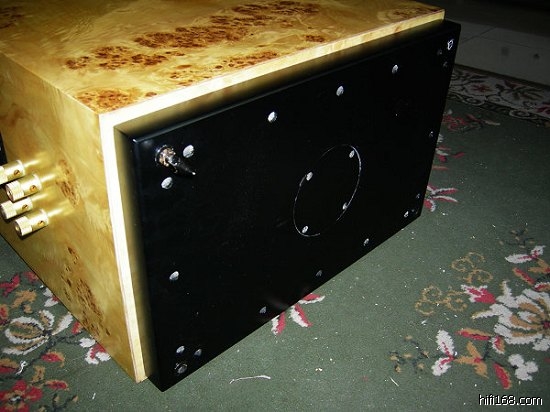

     上图让各位了解一下原底座结构。

打造76kg重的唯美六号-------
       下面就正式来介绍一下我对唯六底座的改造方案，重新加装的底板材料选用了钢板，取其厚重、坚实、不易变形的特点。前面已介绍过，唯六的原木底板与箱体之间藏有石米，如果我把钢板直接替代它，不知会不会影响声音效果，而且结合的工作也是有点难度，所以，我敲定了以钢板+原木底板+音箱主体的三文治结构来固定的方案，实际证明，这个选择是正确的，因为与原结构的声音对比，不但没有损失什么，而且在音场、结像、低频效果方面是有了明显的提升。

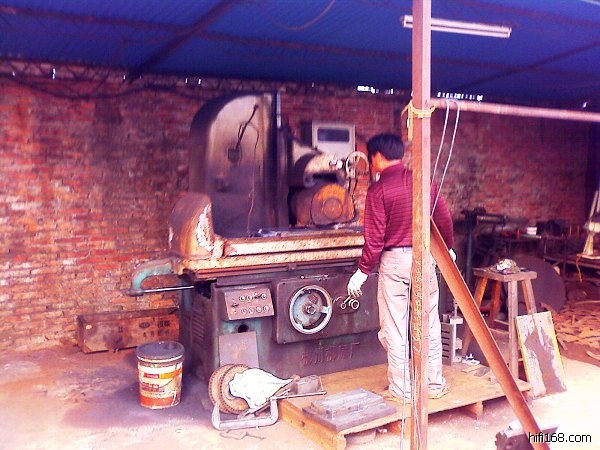

       方案确定后，就马上开始了行动，图纸设计、选材、打磨、钻孔的外围加工随着时间的推移一样一样完成。唯六原底座的尺寸是45*28cm，所以我设计的钢板尺寸是55*35cm，钢板取了厚度为2cm的45#钢，据卖钢板的老板说：“这个好一点”，就用上了，实际上就比一般的贵了0.5元1KG左右。不过，当这个55*35*2cm钢板一切割下来过秤，其重量把我吓了一跳，竟然一块重30kg哦.....那加上唯六本箱的重量就是76kg了，呵呵，今次箱子是有够份量的了。
下图右下角的就是打磨好的其中一块，手机拍的，大家将就住看吧

继续----

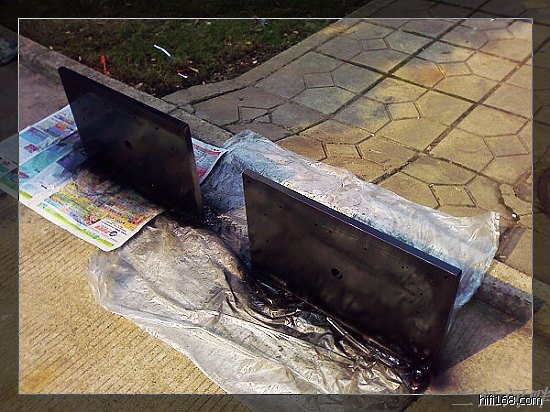

        加工完成后，接下来就是为钢板作防锈喷漆了，经过考虑，选择了与原底座一致的黑色，看起来会更厚重和权威。于是买了2瓶黑色的手喷漆，于4月中旬的一个下午，在家楼下进行了喷漆加工，前后一共喷了4层，完成后，看着自己一手设计、完成的成品，一种自豪感不禁悠然而生（自我陶醉一下，哈哈....）。

原帖由 古岳太行 于 2009-5-7 23:38:00 发表 请楼主看看这个贴子http://www.jd-bbs.com/viewthread.php?tid=1919988&highlight=

谢谢古岳太行的关注和指引，各有各玩吧，玩音响的乐趣就在于玩的过程，至于用家能否把器材的潜力发掘出来，最终达到舒心听音乐的结果就需要各自修行了。

原帖由 军军学发烧 于 2009-5-10 19:24:00 发表 两台电视机.哈哈

哈哈，还等离子哦

原帖由  于 2009-5-7 18:16:00 发表 好贴要顶，期待精彩继续！

谢谢niuniu兄、深圳梁兄、micro兄、钻钻兄的支持！晚上要去朋友家发烧，明天继续！

二河兄动手能力一流，近期论坛里难得一见的好文，是不是底座动手了，箱体里是不是还要动手呀

原帖由 二江河畔1 于 2009-5-10 16:19:00 发表 杰作的设计师把唯六设计成每只46kg的重量，在一般音箱来说，这已是非常厚实和沉稳的了，对克服震动是有非常大的帮助，可能就是由于46kg的重量问题吧，在我家服役的唯六其用以支撑整个音箱的脚钉经过不断的摆位移动之后，个别脚钉与音箱底板的结合位置出现了松动，螺丝上不紧实，这样就对整箱的稳定性构成了影响，心理上也一直像有根刺，不拔不快了！于是------就有了要对唯六重新造一个稳当底座的想法。其实，这个想

其实用手水胶布加厚蛳杆就行,不用这么麻烦!
