电子分频前级控制器

楼主:znd06	电子分频前级控制器 [复制链接]

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	61^# 字体大小: t T 发表于 2009-04-25 07:28 \|只看该用户做的不錯！
	※有誤導時，敬請行家指正！

	TOP

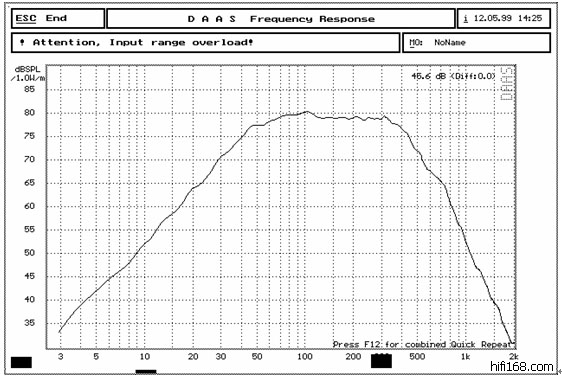

发送短消息 UID 100653 精华 1 查看公共资料搜索主题搜索帖子 znd06 znd06 组别论坛博士后生日帖子999 积分2471 性别注册时间2006-08-31	62^# 字体大小: t T 发表于 2009-04-26 21:49 \|只看楼主该箱实测频响：非消声室，有些峰谷为房间环境造成，近测时没有的。10kHz以上的突起是高音单元自身特性，能够修正，1kHz多下线是反相状况。


	TOP

发送短消息 UID 100653 精华 1 查看公共资料搜索主题搜索帖子 znd06 znd06 组别论坛博士后生日帖子999 积分2471 性别注册时间2006-08-31	63^# 字体大小: t T 发表于 2009-04-26 21:54 \|只看楼主图没发上，再来分体三分频.1jpg.jpg (, 下载次数:10) jpg(2009/4/26 21:54:00 上传)


	TOP

发送短消息 UID 100653 精华 1 查看公共资料搜索主题搜索帖子 znd06 znd06 组别论坛博士后生日帖子999 积分2471 性别注册时间2006-08-31	64^# 字体大小: t T 发表于 2009-04-29 05:53 \|只看楼主导向孔出口频响曲线导向孔.jpg (, 下载次数:6) jpg(2009/4/29 5:52:56 上传)


	TOP

发送短消息 UID 100653 精华 1 查看公共资料搜索主题搜索帖子 znd06 znd06 组别论坛博士后生日帖子999 积分2471 性别注册时间2006-08-31	65^# 字体大小: t T 发表于 2009-05-03 05:58 \|只看楼主前级电分的一个重要作用是实现每只喇叭都与功放良好结合。功率分频无法做到。我的功放每路均设有三档选择，即松、中、紧，可按个人爱好而定。 DSC02364.JPG (, 下载次数:1) jpg(2009/5/3 5:57:34 上传)


	TOP

发送短消息 UID 100653 精华 1 查看公共资料搜索主题搜索帖子 znd06 znd06 组别论坛博士后生日帖子999 积分2471 性别注册时间2006-08-31	66^# 字体大小: t T 发表于 2009-05-03 08:48 \|只看楼主四路功放对应四只选择开关照片 110.jpg (, 下载次数:3) jpg(2009/5/3 8:48:18 上传)


	TOP

发送短消息 UID 89022 精华 43 欢迎访问淘宝查看公共资料搜索主题搜索帖子老浦东老浦东组别论坛博士后生日1972-01-10 帖子19277 积分31689 性别注册时间2005-08-11	67^# 字体大小: t T 发表于 2009-05-03 09:06 \|只看该用户顶一下！！！
	欢迎访问淘宝店：http://store.taobao.com/shop/view_shop-842906440f6f98c0679d50b162e7a065.htm

	TOP

发送短消息 UID 129578 精华 3 查看公共资料搜索主题搜索帖子神农组别论坛博士后生日帖子1785 积分1826 性别注册时间2008-11-22	68^# 字体大小: t T 发表于 2009-05-03 10:20 \|只看该用户 "中音单元不须负担超低音，其互调成分较少会有利于该段表现" 高手！能深入解释一下这种中低频的互调吗？


	TOP

znd06

组别论坛博士后
生日
帖子999
积分2471
性别
注册时间2006-08-31

69^#

字体大小: t T

发表于 2009-05-03 11:51 |只看楼主

原帖由神农于 2009-5-3 10:20:00 发表
"中音单元不须负担超低音，其互调成分较少会有利于该段表现"
高手！能深入解释一下这种中低频的互调吗？

互调是多方面的，如；功放带载时大小信号在喇叭反电势作用下的畸变、喇叭音盆分割震动造成的异样、低频大振幅连带中高频声源位移使音场不够稳准等。

TOP

发送短消息 UID 97833 精华 0 查看公共资料搜索主题搜索帖子扼流牛扼流牛组别论坛博士生日19720110 帖子239 积分239 性别注册时间2006-04-10	70^# 字体大小: t T 发表于 2009-05-03 16:24 \|只看该用户电子分频前级控制器用胆好些
	用心听声.不争是道.追求有生命的音乐.

	TOP

znd06

组别论坛博士后
生日
帖子999
积分2471
性别
注册时间2006-08-31

71^#

字体大小: t T

发表于 2009-05-03 21:51 |只看楼主

原帖由 扼流牛 于 2009-5-3 16:24:00 发表
用胆好些

电子管做成这般高阶高精度、低噪声成品，几乎是不可能的。姑且不论品质，其形体将硕大、耗电亦可观。

TOP

扼流牛

组别论坛博士
生日19720110
帖子239
积分239
性别
注册时间2006-04-10

72^#

字体大小: t T

发表于 2009-05-04 22:19 |只看该用户

原帖由 znd06 于 2009-5-3 21:51:00 发表
原帖由 扼流牛 于 2009-5-3 16:24:00 发表
用胆好些

电子
管做成这般高阶高精度、低噪声成品，几乎是不可能的。姑且不论品质，其形体将硕大、耗电亦可观。

对比就知

用心听声.不争是道.追求有生命的音乐.

TOP

发送短消息 UID 100653 精华 1 查看公共资料搜索主题搜索帖子 znd06 znd06 组别论坛博士后生日帖子999 积分2471 性别注册时间2006-08-31	73^# 字体大小: t T 发表于 2009-05-05 19:33 \|只看楼主 [ 对比就知 [/quote] 最好能对比一下。可惜千山万水。就请在此介绍介绍您的胆分频作品。


	TOP

发送短消息 UID 100653 精华 1 查看公共资料搜索主题搜索帖子 znd06 znd06 组别论坛博士后生日帖子999 积分2471 性别注册时间2006-08-31	74^# 字体大小: t T 发表于 2009-08-29 04:37 \|只看楼主减法型两分频板。三分频时还有一张同样大小的板子叠加。 DSC05189.JPG (, 下载次数:0) jpg(2009/8/29 4:36:54 上传)


	TOP

发送短消息 UID 140762 精华 0 查看公共资料搜索主题搜索帖子 yinyuemei 组别论坛博士生日帖子492 积分499 性别注册时间2009-08-01	75^# 字体大小: t T 发表于 2009-08-29 08:57 \|只看该用户减法型音质才能好，可以完美衔接，不知运放型号？减法型两分频板。三分频时还有一张同样大小的板子叠加。 --------------- 相位特性测试结果如何？关注中。


	TOP

发送短消息 UID 89022 精华 43 欢迎访问淘宝查看公共资料搜索主题搜索帖子老浦东老浦东组别论坛博士后生日1972-01-10 帖子19277 积分31689 性别注册时间2005-08-11	76^# 字体大小: t T 发表于 2009-08-29 09:34 \|只看该用户模拟电路是没有前途的，相位问题确实是大敌。功放很快就要进入数字化时代了，到那时“数字电子分频”将会大放异彩！！！
	欢迎访问淘宝店：http://store.taobao.com/shop/view_shop-842906440f6f98c0679d50b162e7a065.htm

	TOP

发送短消息 UID 140762 精华 0 查看公共资料搜索主题搜索帖子 yinyuemei 组别论坛博士生日帖子492 积分499 性别注册时间2009-08-01	77^# 字体大小: t T 发表于 2009-08-29 10:50 \|只看该用户 LPD高见 “相位问题确实是大敌。”是问题的根本所在，直接影响音场重播效果。


	TOP

发送短消息 UID 89022 精华 43 欢迎访问淘宝查看公共资料搜索主题搜索帖子老浦东老浦东组别论坛博士后生日1972-01-10 帖子19277 积分31689 性别注册时间2005-08-11	78^# 字体大小: t T 发表于 2009-08-29 13:58 \|只看该用户不敢不敢，老浦东是不懂技术滴，纯粹胡吹！！！
	欢迎访问淘宝店：http://store.taobao.com/shop/view_shop-842906440f6f98c0679d50b162e7a065.htm

	TOP

znd06

组别论坛博士后
生日
帖子999
积分2471
性别
注册时间2006-08-31

79^#

字体大小: t T

发表于 2009-08-29 19:35 |只看楼主

原帖由 yinyuemei 于 2009-8-29 8:57:00 发表
减法型两分频板。三分频时还有一张同样大小的板子叠加。
---------------
相位特性测试结果如何？关注中。

很不错的，实测相位误差近似0。示波器观察高端完全重合（向低频段有弱畸变，无碍放音）。相对独立滤波器要丰满滋润。当然优于我的专业数字分频器。运放用的是ＬＭ４５６２或４９７２０。
实际上独立滤波器的相位（延时）容易解决，缺点是存在边缘丢失。
无疑这是当前的上佳方案。

TOP

发送短消息 UID 100653 精华 1 查看公共资料搜索主题搜索帖子 znd06 znd06 组别论坛博士后生日帖子999 积分2471 性别注册时间2006-08-31	80^# 字体大小: t T 发表于 2009-08-29 19:58 \|只看楼主看一下频偏向上压差达１０倍时的波形状况；１、拉开。2、并拢。3、反相。 .04.jpg (, 下载次数:0) jpg(2009/8/29 19:57:30 上传) .05.jpg (, 下载次数:0) jpg(2009/8/29 19:57:30 上传) .07.jpg (, 下载次数:0) jpg(2009/8/29 19:57:30 上传)


	TOP
