楼主:GL牛魔王

请教隔离牛如何接 [复制链接]

松香味
头像

松香味

  • 论坛博士后
  • 19720110
  • 11498
  • 11775
  • 2005-09-25
21#
t T
发表于 2008-07-29 18:27 |只看该用户

回复: 请教隔离牛如何接

原帖由 sprs 于 2008-7-29 14:58:00 发表
原帖由 szlghyj 于 2008-7-29 14:48:00 发表
看清楚!2.4只能接20V!


是啊



哈哈！老糊涂了！！
最后编辑松香味 最后编辑于 2008-07-29 18:37:16
对于音响器材来说：绝对“理想的、忠实地还原”是没有的，也是做不到的；我们只是在朝着“音响器材各自应该具备的基本性能”方面尽量努力，使其各尽其责而已。目的就是尽可能地做到“理想的、忠实地还原”。
TOP
asdffx
头像

asdffx

  • 论坛博士
  • 19720110
  • 379
  • 397
  • 2005-10-28
22#
t T
发表于 2008-07-29 18:28 |只看该用户

回复: 请教隔离牛如何接

可以参考一下这个图，大概原理是一样的，有很多接法的。
Aerofoam 吸声海绵 可代替3m Thinsulate 新雪丽，美国Auralex
taobao：http://micro-new.taobao.com/
weibo：http://weibo.com/asdffx
TOP
GL牛魔王
头像

宗靈哥

  • 论坛博士后
  • 2757
  • 2824
  • 2008-02-12
23#
t T
发表于 2008-07-29 18:31 |只看楼主

回复: 请教隔离牛如何接

原帖由 szlghyj 于 2008-7-29 13:33:00 发表
兄弟你是真不懂还是假不懂?把10.11的跳线拿走,9和10.11和12就能得到两组独立的117V了

谢szlghyj 兄：偶是真不懂啊　刚才拿走跳线　几组反复重新量了几次　输入电压２３０Ｖ　输出方：９＋１１无电压　１０＋１２也无电压　
由于电压不断升高　输出也有点变动９＋１０和１２＝１２０Ｖ　另一组１１＋１０和１２＝１２１Ｖ
　正常电压下打算这样接９＋１０＝１１７Ｖ　另一组１１＋１２＝１１７Ｖ
如果您只想永远做个雇工, 下班的汽笛可以让您停下手中的工作, 如果您想开创一番事业, 那汽笛仅仅是您重新思考的信号.
------亚靈
TOP
GL牛魔王
头像

宗靈哥

  • 论坛博士后
  • 2757
  • 2824
  • 2008-02-12
24#
t T
发表于 2008-07-29 18:35 |只看楼主

回复: 请教隔离牛如何接

原帖由 松香味 于 2008-7-29 14:42:00 发表
[quote] 原帖由 szlghyj 于 2008-7-29 13:14:00 发表
[quote] 原帖由 松香味 于 2008-7-29 11:51:00 发表
B（输入电压正常为220V时）：2接“地”，4接“火”；

A（输出）：10、11短接。9、10之间和11、12之间（输出）大约115V电压，而9、1

　谢松兄！等偶量下先
如果您只想永远做个雇工, 下班的汽笛可以让您停下手中的工作, 如果您想开创一番事业, 那汽笛仅仅是您重新思考的信号.
------亚靈
TOP
GL牛魔王
头像

宗靈哥

  • 论坛博士后
  • 2757
  • 2824
  • 2008-02-12
25#
t T
发表于 2008-07-29 18:38 |只看楼主

回复: 请教隔离牛如何接

原帖由 asdffx 于 2008-7-29 18:28:00 发表
可以参考一下这个图，大概原理是一样的，有很多接法的。
[attachimg]97344[/attachimg]


多谢楼上的几位兄弟　等下偶细量了再回复
如果您只想永远做个雇工, 下班的汽笛可以让您停下手中的工作, 如果您想开创一番事业, 那汽笛仅仅是您重新思考的信号.
------亚靈
TOP
松香味
头像

松香味

  • 论坛博士后
  • 19720110
  • 11498
  • 11775
  • 2005-09-25
26#
t T
发表于 2008-07-29 18:47 |只看该用户

回复: 请教隔离牛如何接

原帖由 GL牛魔王 于 2008-7-29 9:02:00 发表
上个清晰图　[attachimg]97218[/attachimg]


B（输入电压正常为220V时）：4、5短接，1接“地”，8接“火”；
A（输出）：10、11短接。9、10之间和11、12之间（输出）大约110V电压，而9、12之间（输出）可获得大约220V电压。
如果只使用110V电压电源，还可以将9与11、10与12短接（并联），这时9、10之间输出为110V电压，但电源内阻降低。

不好意思，老糊涂了，看图都理解错了，特此纠正。
最后编辑松香味 最后编辑于 2008-07-29 20:02:56
对于音响器材来说：绝对“理想的、忠实地还原”是没有的，也是做不到的；我们只是在朝着“音响器材各自应该具备的基本性能”方面尽量努力，使其各尽其责而已。目的就是尽可能地做到“理想的、忠实地还原”。
TOP
松香味
头像

松香味

  • 论坛博士后
  • 19720110
  • 11498
  • 11775
  • 2005-09-25
27#
t T
发表于 2008-07-29 18:50 |只看该用户

回复: 请教隔离牛如何接

原帖由 GL牛魔王 于 2008-7-29 18:35:00 发表
[quote] 原帖由 松香味 于 2008-7-29 14:42:00 发表
[quote] 原帖由 szlghyj 于 2008-7-29 13:14:00 发表
[quote] 原帖由 松香味 于 2008-7-29 11:51:00 发表
B（输入电压正常为220V时）：2接“地”，4接“火”；
[size=4


不要量了，有危险！！！！
对于音响器材来说：绝对“理想的、忠实地还原”是没有的，也是做不到的；我们只是在朝着“音响器材各自应该具备的基本性能”方面尽量努力，使其各尽其责而已。目的就是尽可能地做到“理想的、忠实地还原”。
TOP
松香味
头像

松香味

  • 论坛博士后
  • 19720110
  • 11498
  • 11775
  • 2005-09-25
28#
t T
发表于 2008-07-29 18:52 |只看该用户

回复: 请教隔离牛如何接

szlghyj 兄是对的！是我看图理解错误。
对于音响器材来说：绝对“理想的、忠实地还原”是没有的，也是做不到的；我们只是在朝着“音响器材各自应该具备的基本性能”方面尽量努力，使其各尽其责而已。目的就是尽可能地做到“理想的、忠实地还原”。
TOP
GL牛魔王
头像

宗靈哥

  • 论坛博士后
  • 2757
  • 2824
  • 2008-02-12
29#
t T
发表于 2008-07-29 21:18 |只看楼主

回复: 请教隔离牛如何接

原帖由 松香味 于 2008-7-29 18:50:00 发表
[quote] 原帖由 GL牛魔王 于 2008-7-29 18:35:00 发表
[quote] 原帖由 松香味 于 2008-7-29 14:42:00 发表
[quote] 原帖由 szlghyj 于 2008-7-29 13:14:00 发表
[quote] 原帖由 松香味 于 2008-7-29 11:51:00 发表
[s

松兄过谦了　谢谢指点和忠告！
如果您只想永远做个雇工, 下班的汽笛可以让您停下手中的工作, 如果您想开创一番事业, 那汽笛仅仅是您重新思考的信号.
------亚靈
TOP
GL牛魔王
头像

宗靈哥

  • 论坛博士后
  • 2757
  • 2824
  • 2008-02-12
30#
t T
发表于 2008-07-29 21:21 |只看楼主

回复: 请教隔离牛如何接

原帖由 szlghyj 于 2008-7-29 13:33:00 发表
兄弟你是真不懂还是假不懂?把10.11的跳线拿走,9和10.11和12就能得到两组独立的117V了

谢szlghyj 兄！经仔细测量　得到的结果完全正确！！！再次表示感谢！
如果您只想永远做个雇工, 下班的汽笛可以让您停下手中的工作, 如果您想开创一番事业, 那汽笛仅仅是您重新思考的信号.
------亚靈
TOP
GL牛魔王
头像

宗靈哥

  • 论坛博士后
  • 2757
  • 2824
  • 2008-02-12
31#
t T
发表于 2008-07-29 21:32 |只看楼主

回复：请教隔离牛如何接

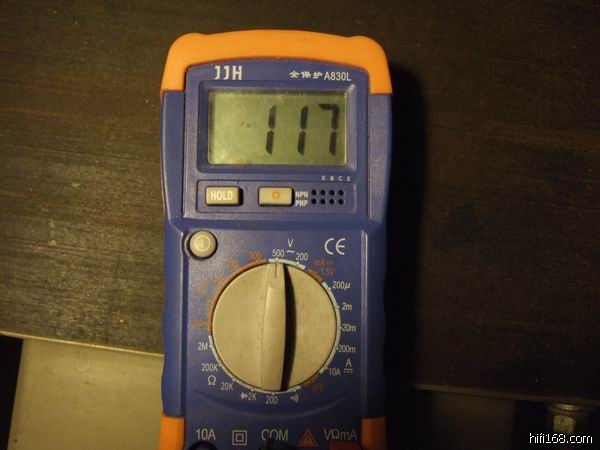

现在把１０　１１之间的跳线拿走后　一组接９＋１０　　另一组接１１＋１２得出的都是１１７Ｖ　在原有器材力士１０９推达雅２听感上更宽松　音响术语不说了　哈哈！谢谢各位指点和关注
如果您只想永远做个雇工, 下班的汽笛可以让您停下手中的工作, 如果您想开创一番事业, 那汽笛仅仅是您重新思考的信号.
------亚靈
TOP
松香味
头像

松香味

  • 论坛博士后
  • 19720110
  • 11498
  • 11775
  • 2005-09-25
32#
t T
发表于 2008-07-29 22:23 |只看该用户

回复: 请教隔离牛如何接

原帖由 GL牛魔王 于 2008-7-29 21:32:00 发表
现在把１０　１１之间的跳线拿走后　一组接９＋１０　　另一组接１１＋１２得出的都是１１７Ｖ　在原有器材力士１０９推达雅２听感上更宽松　音响术语不说了　哈哈！谢谢各位指点和关注


1、分开引接出两组110电源，好处是可降低“相互干扰”；
2、还可以将9与11、10与12短接（并联），这时9、10之间（或者11、12之间）输出同样是110V电压，好处是电源“内阻降低”（大约为原来的1/2），供电更强劲，频率响应也会更好。可以试试的，反正就是玩嘛。
对于音响器材来说：绝对“理想的、忠实地还原”是没有的，也是做不到的；我们只是在朝着“音响器材各自应该具备的基本性能”方面尽量努力，使其各尽其责而已。目的就是尽可能地做到“理想的、忠实地还原”。
TOP
szlghyj
头像

車佬

  • 论坛博士后
  • 5013
  • 5644
  • 2004-11-24
33#
t T
发表于 2008-07-29 22:32 |只看该用户

回复：请教隔离牛如何接

还有一接法:输出的屏蔽层不接铁芯,接机壳,就完全隔离了.
TOP
GL牛魔王
头像

宗靈哥

  • 论坛博士后
  • 2757
  • 2824
  • 2008-02-12
34#
t T
发表于 2008-07-29 23:34 |只看楼主

回复: 请教隔离牛如何接

原帖由 松香味 于 2008-7-29 22:23:00 发表
原帖由 GL牛魔王 于 2008-7-29 21:32:00 发表
现在把１０　１１之间的跳线拿走后　一组接９＋１０　　另一组接１１＋１２得出的都是１１７Ｖ　在原有器材力士１０９推达雅２听感上更宽松　音响术语不说了　哈哈！谢谢各位指点和关注


1、分开引接出两组110电源，好处是可

是的！对头　刚才偶量了一下很正确　今天太晚　明天偶来整整　呵呵
如果您只想永远做个雇工, 下班的汽笛可以让您停下手中的工作, 如果您想开创一番事业, 那汽笛仅仅是您重新思考的信号.
------亚靈
TOP
GL牛魔王
头像

宗靈哥

  • 论坛博士后
  • 2757
  • 2824
  • 2008-02-12
35#
t T
发表于 2008-07-29 23:36 |只看楼主

回复: 请教隔离牛如何接

原帖由 szlghyj 于 2008-7-29 22:32:00 发表
还有一接法:输出的屏蔽层不接铁芯,接机壳,就完全隔离了.

哦！还有这种接法　学习了哦　等偶明天再来试试　呵呵
如果您只想永远做个雇工, 下班的汽笛可以让您停下手中的工作, 如果您想开创一番事业, 那汽笛仅仅是您重新思考的信号.
------亚靈
TOP
yyh70
头像

yyh70

  • 论坛博士后
  • 472
  • 662
  • 2004-11-01
36#
t T
发表于 2008-07-29 23:41 |只看该用户

回复：请教隔离牛如何接

如果LZ是用日本器材就最好不用这牛了，因为日系多是100V，平时常讲110V是误解，一般电压升高10％已经是极限了，有些烧友会认为电压高滴声音效果更好，但长期使用会对器材的元件有损害。当然，从LZ实际测量的数据看，如果用在美国器材上就刚好。
TOP
GL牛魔王
头像

宗靈哥

  • 论坛博士后
  • 2757
  • 2824
  • 2008-02-12
37#
t T
发表于 2008-07-30 06:31 |只看楼主

回复: 请教隔离牛如何接

原帖由 yyh70 于 2008-7-29 23:41:00 发表
如果LZ是用日本器材就最好不用这牛了，因为日系多是100V，平时常讲110V是误解，一般电压升高10％已经是极限了，有些烧友会认为电压高滴声音效果更好，但长期使用会对器材的元件有损害。当然，从LZ实际测量的数据看，如果用在美国器材上就刚好。

汗啊！是日系的．．．那么请教一下各位　在输入上能否解决这１００Ｖ的问题？
如果您只想永远做个雇工, 下班的汽笛可以让您停下手中的工作, 如果您想开创一番事业, 那汽笛仅仅是您重新思考的信号.
------亚靈
TOP
szlghyj
头像

車佬

  • 论坛博士后
  • 5013
  • 5644
  • 2004-11-24
38#
t T
发表于 2008-07-30 09:36 |只看该用户

回复：请教隔离牛如何接

将A.B倒过来用,能得到100V.我也是这样接的,把240V降低到220V
TOP
GL牛魔王
头像

宗靈哥

  • 论坛博士后
  • 2757
  • 2824
  • 2008-02-12
39#
t T
发表于 2008-07-30 09:43 |只看楼主

回复：请教隔离牛如何接

谢szlghyj 兄　等下偶都试试　没事多玩玩
如果您只想永远做个雇工, 下班的汽笛可以让您停下手中的工作, 如果您想开创一番事业, 那汽笛仅仅是您重新思考的信号.
------亚靈
TOP
szlghyj
头像

車佬

  • 论坛博士后
  • 5013
  • 5644
  • 2004-11-24
40#
t T
发表于 2008-07-30 10:07 |只看该用户

回复：请教隔离牛如何接

220V由9.12输入.
