楼主:难忘的战斗

自制扩散板 特美! [复制链接]

查看: 25562|回复: 82
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
31#
t T
发表于 2008-06-29 13:20 |只看楼主

关于俩侧的微孔板和玻璃纤维的使用

俩侧36CM宽的微孔板，间隔35CM布置，每侧放了三块。
1、方法是先打一圈轮骨，立一圈侧板8CM高，里面用无纺布包玻璃棉厚5CM，面板1.5CM,中间空开1.5CM,据说吸音效果好。
2、玻璃棉每包108元（60X120X5共8块），我买了4包，剩余了半包。这东西用刀子随便裁，比切西瓜容易的多，只是飞到皮肤上会痒，但没传说的严重。无纺布很便宜，每米10元以内最便宜的有2元多的，宽度160CM，我买了内包装30M，表面装饰（顶上用的15米），包的方法用剪刀、小定书机、木工乳胶就行了，我和LP用了1天包完所有。。。。

裁玻璃棉,左侧靠墙是包好的棉包及无纺布

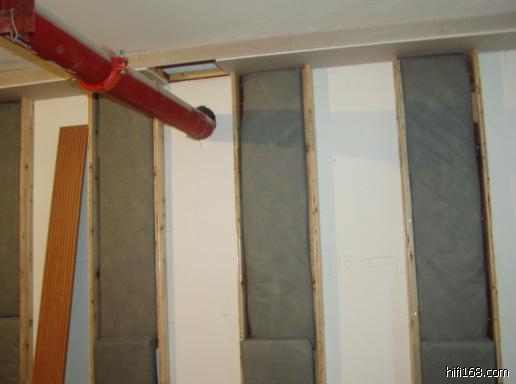

棉包上墙(中间横着会加上中下三道压条,一是固定包,二是支撑面板(微孔).


微孔板上墙效果(成品微孔板95元/平方,规格为16.6CMX240CMX1.5CM,安装接口同木地板)
最后编辑难忘的战斗 最后编辑于 2008-06-29 14:50:50
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
32#
t T
发表于 2008-06-29 13:39 |只看楼主

顶上的吸声方格

顶上的吸声方格共大小12块,10CM厚,用杉木做框,内打木底,防止万一吸声多了可随时改成扩散。
格内有内框蒙装饰布，里面是10CM厚的玻璃棉包。该结构吸声频率范围大，框体在顶上有扩散作用，主要缓解本房间高度较底的问题。
内框上装饰布用射枪打U形钉很方便，12个框2个小时做好。

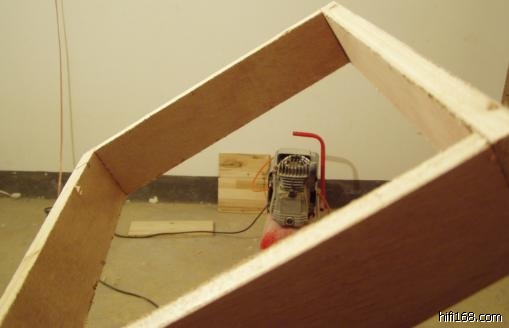

外框上墙

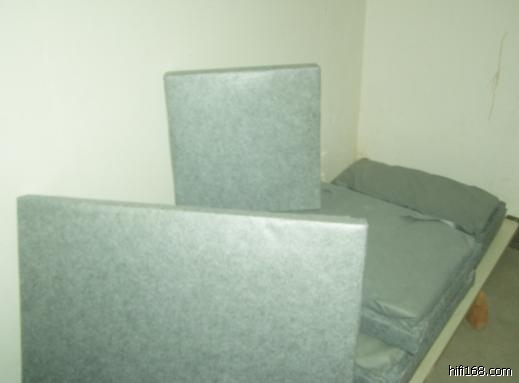

内框

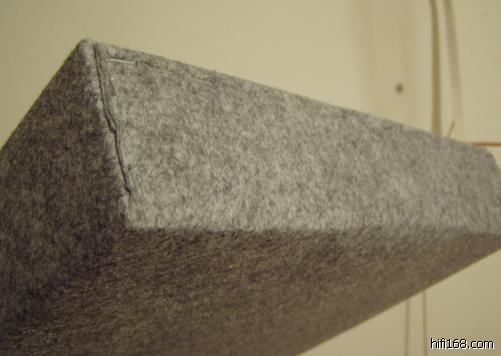

定好的内框


DIY工艺水平

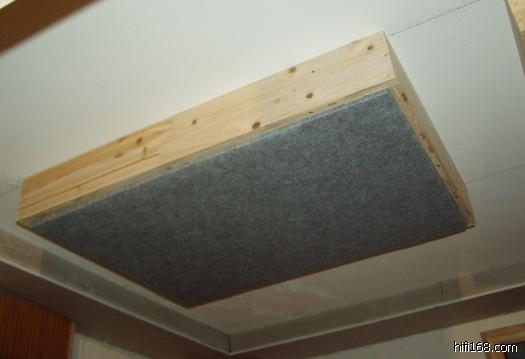

上墙效果
TOP
ED
头像

EDU

  • 论坛博士
  • 385
  • 385
  • 2002-04-03
33#
t T
发表于 2008-06-29 14:32 |只看该用户

回复：自制扩散板 特美!

佩服LZ严谨科学的发烧精神和DIY能力,学习……hehe
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
34#
t T
发表于 2008-06-29 15:08 |只看楼主

回复: 自制扩散板 特美!

原帖由 凯韵鸣 于 2008-6-26 22:11:00 发表
我也用公式算了一算，同样的尺寸，数据上好像有点差异，供楼主参考，63英寸高，well width2.86英寸 最深为15.75英寸，
影响的频段从214Hz-3146Hz，只能用英寸计算，麻烦........Pro

计算扩散板的那个老外搞的自动程序里只有三个参数:总宽度\格数\每格深度,  其他参数自动计算的,上面所标三个参数里有个高度,与计算是无关的,程序会将"高度"当宽度计算了,所以算了23格的扩散板,另外输入尺寸时可选单位为CM,这样就不用麻烦算了......
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
35#
t T
发表于 2008-06-29 15:20 |只看楼主

关于墙角的处理!有一个问题不明白,请各位分析一下!

关于墙角的处理!有一个问题不明白,请各位分析一下!

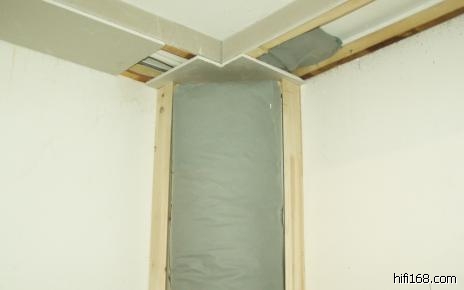

房子角上做了一个接近三角形的五角形断面,里面吸音棉,用微孔板封口.

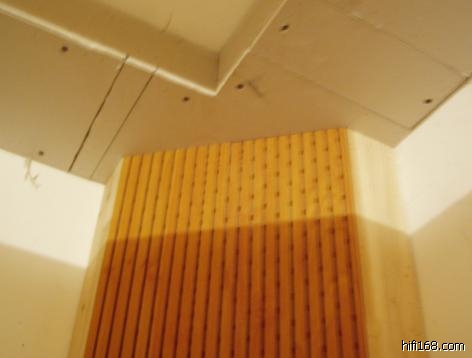

成品
问题:用手拍打上图微孔板表面,会发出很大的墙角轰轰声,是否正常?
TOP
asdffx000
头像

asdffx[艺]

  • 论坛博士
  • 19720110
  • 219
  • 224
  • 2005-12-02
36#
t T
发表于 2008-06-29 22:17 |只看该用户

回复：自制扩散板 特美!

不错不错，楼主能说一下鬼佬那个扩散版软件那里下吗？
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
37#
t T
发表于 2008-06-29 22:56 |只看楼主

回复: 自制扩散板 特美!

原帖由 asdffx000 于 2008-6-29 22:17:00 发表
不错不错，楼主能说一下鬼佬那个扩散版软件那里下吗？


网站:http://www.mhsoft.nl/diffusor.asp#calcul

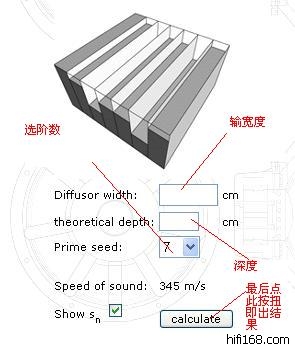

使用方法:打开的网页左下侧出现下图.....按照我标出的红色提示操作即可!
TOP
整边改
头像

  • 论坛博士
  • 287
  • 329
  • 2008-02-29
38#
t T
发表于 2008-06-30 13:59 |只看该用户

回复：自制扩散板 特美!

期待整个装修过程！！！
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
39#
t T
发表于 2008-06-30 19:15 |只看楼主

回复: 自制扩散板 特美!

原帖由 整边改 于 2008-6-30 13:59:00 发表
期待整个装修过程！！！

这里简单介绍一下就是了,因为也不复杂:
1、电：对门就是整楼的控制室，所以10平方轻易就拉过来了。进户后西门子63A的保护器。。。。分了几路，主要一路10平方专线到器材用了38度5的墙插（那墙插很好 电工说他都没见过），准备用净化器再分开。。。其他有2路4平方、2路2.5平方墙插。
照明共2路，用索博智能简单控制，可以轻松遥控光线，另外控制一个换气扇。
2、木工就前面那些，根据房间尺寸作了俩个碟柜、一个挂衣服的板和鞋柜（烧友来了方便些），利用了一个旧沙发，放倒就是一个大床，有时可方便休息。
3、油漆统一清漆，有朋友说把房子刷成暗色，现在还没确定。
TOP
Jason_WY_Ma
头像

XD

  • 论坛博士后
  • 1971-6-8
  • 2713
  • 2757
  • 2007-04-22
40#
t T
发表于 2008-06-30 22:53 |只看该用户

回复: 自制扩散板 特美!

原帖由 难忘的战斗 于 2008-6-29 15:20:00 发表
关于墙角的处理!有一个问题不明白,请各位分析一下!
[attachimg]92215[/attachimg]
房子角上做了一个接近三角形的五角形断面,里面吸音棉,用微孔板封口.

[attachimg]92216[/attachimg]
成品
问题:用手拍打上图微孔板表面,会发出很大的墙角轰轰声,是否正常?


我也遇到了类似的情况。我用全频测试了，63Hz时板会共振。希望你不会。建议内部的龙骨要加强。
TOP
