自己动手，丰衣足食，DIY晶体管简易配对仪 [复制链接]

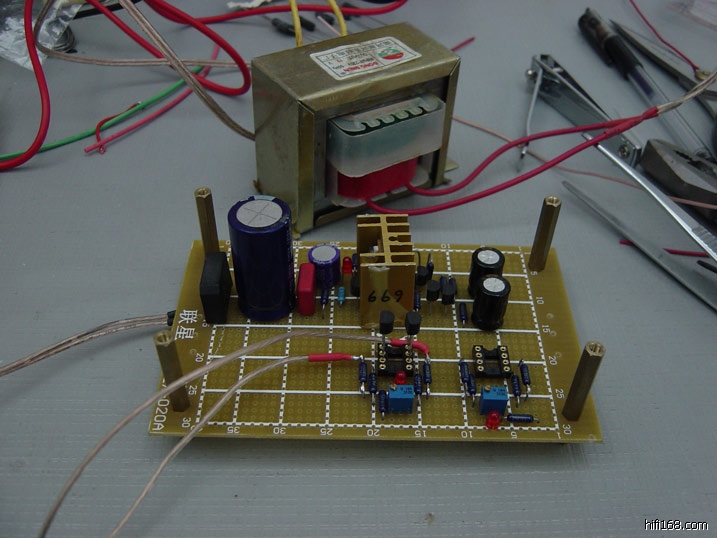

具体实物图

原理和使用方法，节后有再就上图，谢谢关注

太过简陋了,这个东西有温票,如要克服要快速的测量.而且要做动态配对很麻烦.我一般是用一公放板,换上可以插晶体管的插座,接近真实的工作环境来挑选,断开相关的负反馈和负载,差分电路做差分配对,互补电路用互补配对,输出用压降配对.

本身就是测量差分、互补管的电路，温漂有限，看你怎样测量。动态配对问题可调电位器

测试原理

图一是测试NPN差分对管的电路图，工作电压10V，利用发光管压降约恒为1.8v的特性，控制两管的基极电流。
差分管的Vbe加上1.5k电阻的压降约为0.6v，那么100k可调电阻两端的压降约为1.2v。调节可调电阻使差分管
C极电流等于实际工作电流（小功率管2--10mA），测量1k电阻的压降可方便计算出来。

如左边1K电阻的压降为4V，右边的为3.9V，两管的误差为0.1V/3.9V=2.56%。如要计算两管的放大倍数，可
用C极电流除以基极电流得出，只测量误差的话不必如此复杂。

两只1.5K电阻既可方便测量基极电流，也作为场效应管的防震电阻，故上图可测量场效应管。

同时插上两管，测量A、B点的电压可知不同管子间的误差大小，配对与否。一般认为，小功率管工作电流在2--5
mA时，A、B点之间的电压50mV以内两管配对良好。以上是静态配对情况，旋转可调电阻若干圈，两点的电压
变化不大时，表明动态配对良好。若再配合数字万用表在数uA条件下的配对情况，则更可知动态是否配对。

图二是测试PNP差分管的电路图，原理一样。两电路只要配对好电阻和发光管，在可调电阻同值的情况下，可配
对异极性管子呢！

同样原理，在调整电阻，加足够散热的情况下，可配对中、大功率晶体管。

为防止温飘，可插上管子后静候10数秒，将体温散去后打开电源开关，以瞬间出现的数值为准，也可以通电后
一定时间待稳定后再读取数据。
