楼主:卖油翁1

【我为论坛作贡献】晶体管后级功放经典电路图集 [复制链接]

查看: 28881|回复: 58
老哥
头像

老哥

  • 论坛博士后
  • 19720110
  • 829
  • 829
  • 2005-11-08
31#
t T
发表于 2007-12-06 21:39 |只看该用户

回复: 【我为论坛作贡献】晶体管后级功放经典电路图集

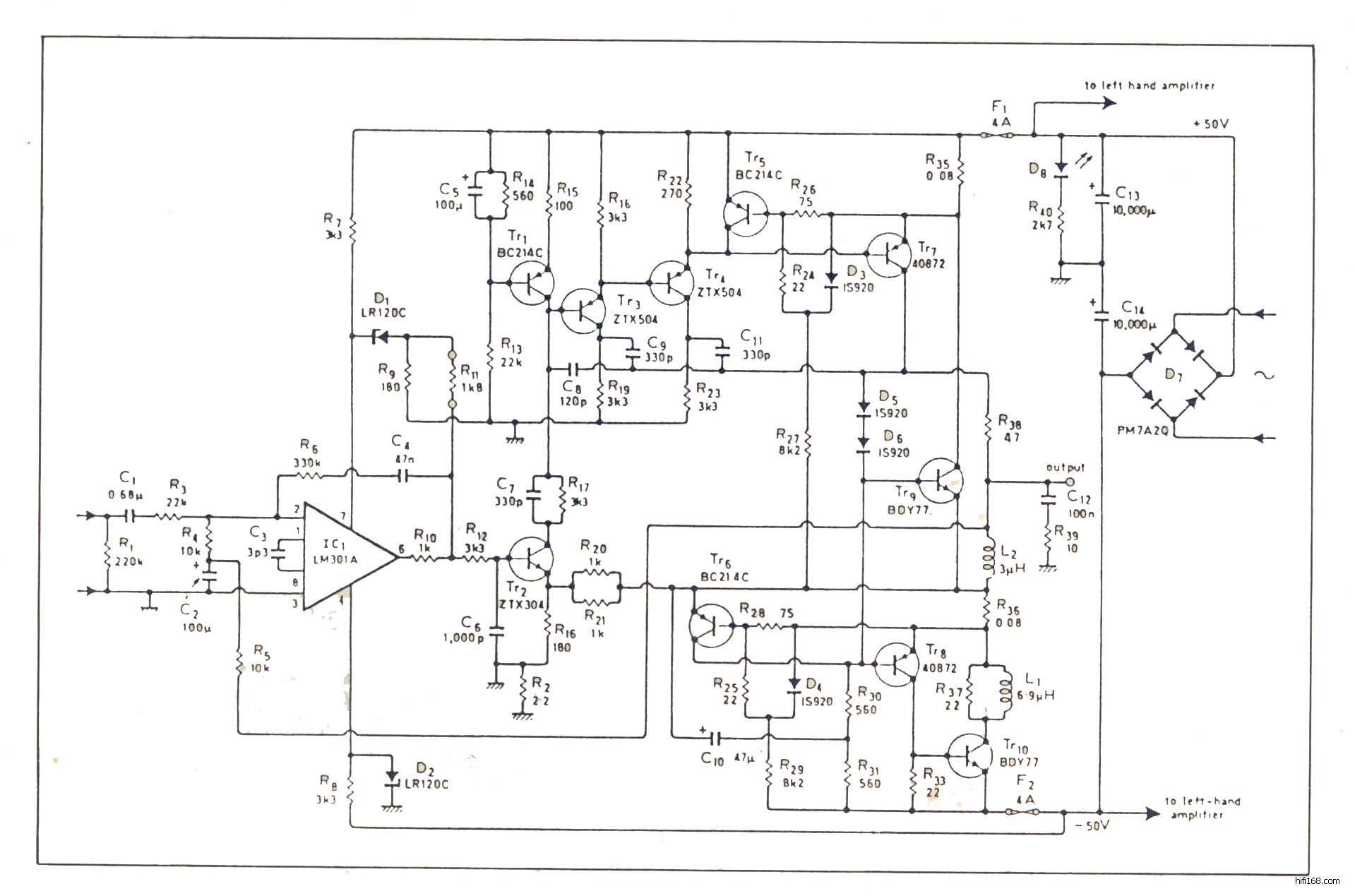

QUAD 405-I



QUAD 405-II
TOP
老哥
头像

老哥

  • 论坛博士后
  • 19720110
  • 829
  • 829
  • 2005-11-08
32#
t T
发表于 2007-12-06 21:40 |只看该用户

回复: 【我为论坛作贡献】晶体管后级功放经典电路图集

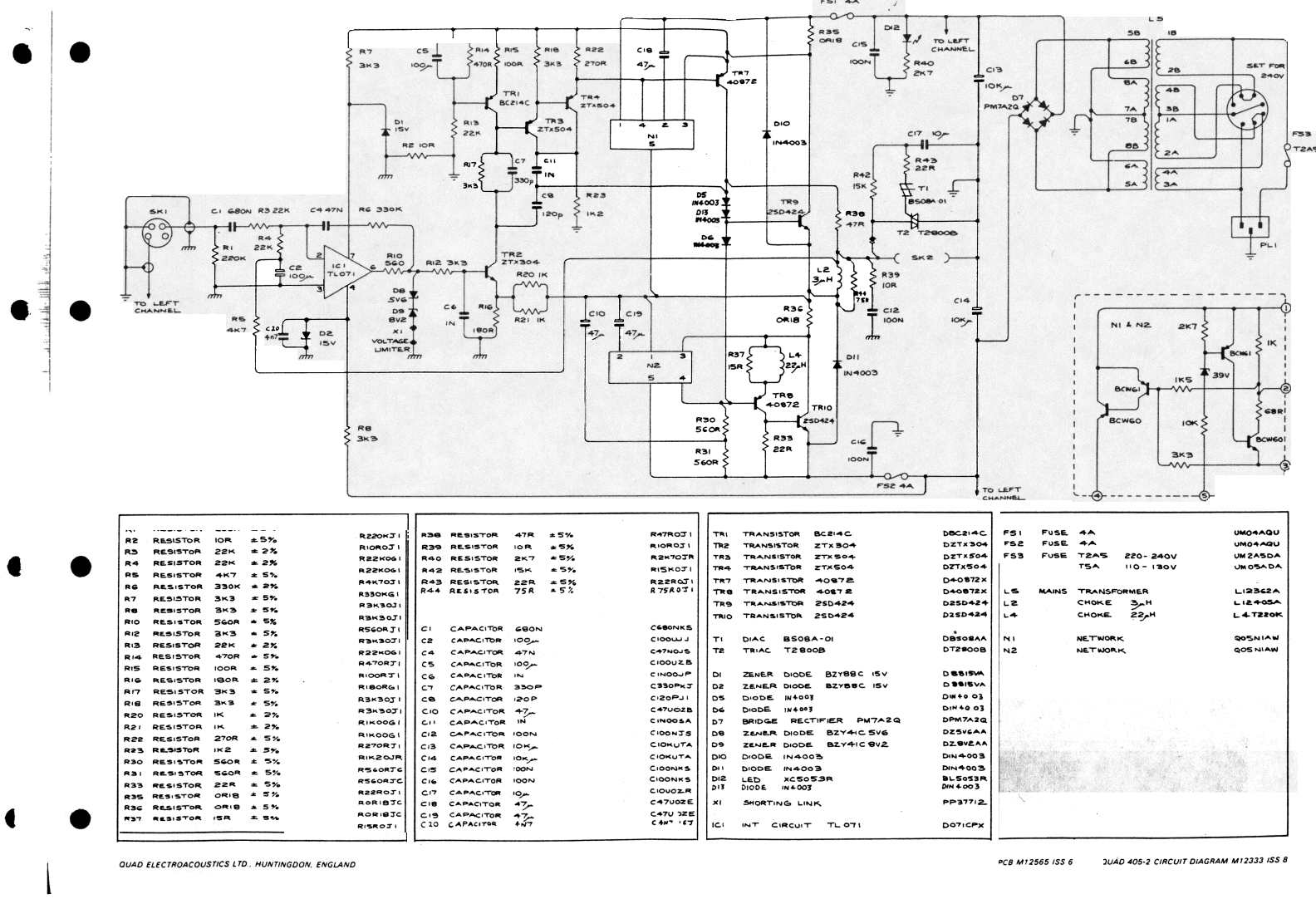

QUAD 405-II
TOP
卖油翁1
头像

卖油翁1

  • 论坛博士后
  • 1970-2-24
  • 4436
  • 4539
  • 2005-12-15
33#
t T
发表于 2007-12-06 22:09 |只看楼主

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

谢谢老哥,请继续
老夫老矣！！
TOP
老哥
头像

老哥

  • 论坛博士后
  • 19720110
  • 829
  • 829
  • 2005-11-08
34#
t T
发表于 2007-12-06 22:50 |只看该用户

回复: 【我为论坛作贡献】晶体管后级功放经典电路图集

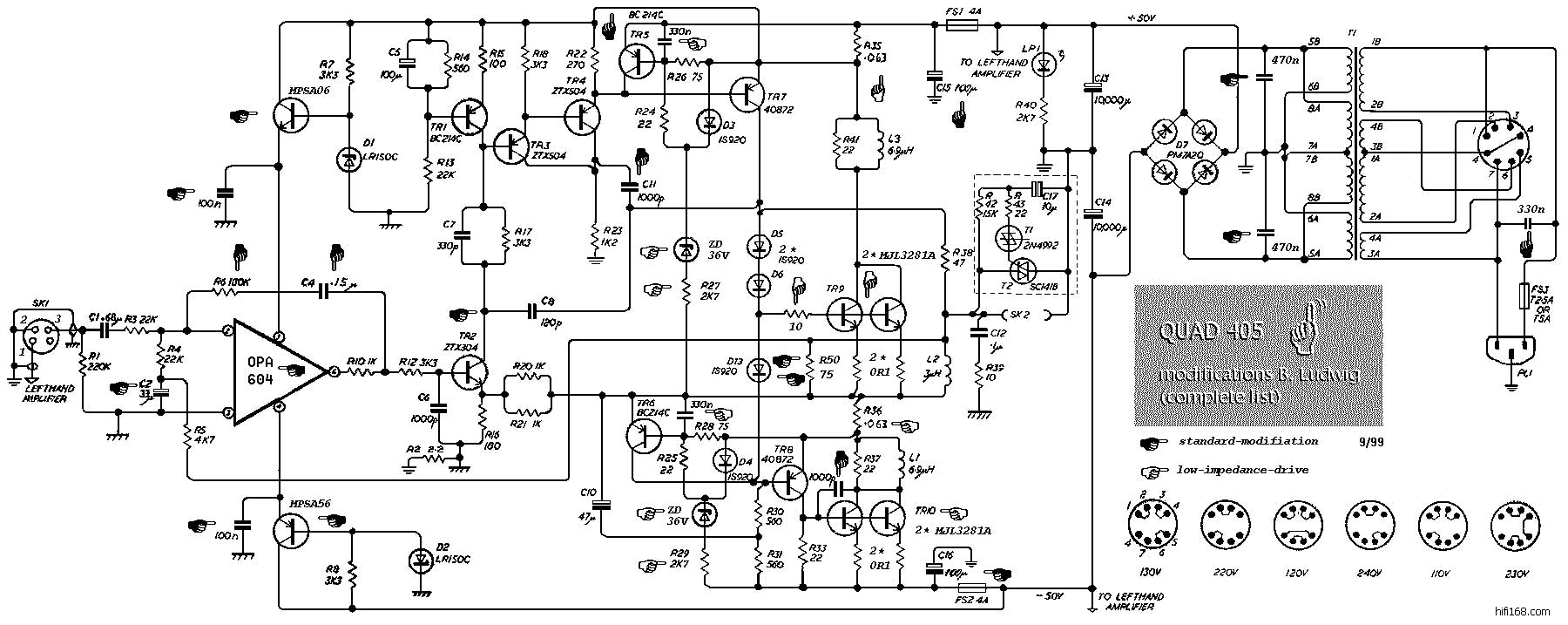

继续405

jpg(2007/12/6 22:49:59 上传)


TOP
第3次注册
头像

第3次注册

  • 论坛发烧友
  • 19720110
  • 19
  • 19
  • 2007-01-06
35#
t T
发表于 2007-12-06 23:08 |只看该用户

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

多谢前辈的贡献，太好了。
TOP
老哥
头像

老哥

  • 论坛博士后
  • 19720110
  • 829
  • 829
  • 2005-11-08
36#
t T
发表于 2007-12-06 23:27 |只看该用户

回复: 【我为论坛作贡献】晶体管后级功放经典电路图集
TOP
卖油翁1
头像

卖油翁1

  • 论坛博士后
  • 1970-2-24
  • 4436
  • 4539
  • 2005-12-15
37#
t T
发表于 2007-12-06 23:44 |只看楼主

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

Krell KMA 160的电源电路和电压激励级有点意思,望老哥点评一下
老夫老矣！！
TOP
kenbeyond
头像

街灯

  • 论坛博士后
  • 1977-9-13
  • 3030
  • 3030
  • 2002-02-15
38#
t T
发表于 2007-12-07 00:20 |只看该用户

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

还有HOOD呢,够经典啦.
欢迎光临基点音乐论坛:

http://www.mydcentre.com/club/index.asp
TOP
老哥
头像

老哥

  • 论坛博士后
  • 19720110
  • 829
  • 829
  • 2005-11-08
39#
t T
发表于 2007-12-07 01:13 |只看该用户

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

没闭环反馈，不知道有没有错。电压激励级只是2个管并联
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
40#
t T
发表于 2007-12-07 09:59 |只看该用户

回复：【我为论坛作贡献】晶体管后级功放经典电路图集

支持一下,发表下意见
电路只是好声的基础,不是好声的理由
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
