查看: 3065\|回复: 16	我DAC之迷惑--I2S [复制链接]

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	1^# 字体大小: t T 发表于 2007-09-29 16:40 \|只看楼主我DAC之迷惑用了几年的DAC，包括P1A及P3A。最近P1A又出事：可同步CD，但P3A又收不到P1A的信号，郁闷。但又不能不听CD，只好粗声粗气听P3A，想有空修理一下。P1A到P3A最好是用I2S的接法，最幼细。怀疑是插座有事。打算去鸭X街找找。今天下午休息，先看清楚吧：插上插头，用欧挡檢查，沒问题。结果发现原來是装配上的问题，搞到I2S插头不能全部插进去，接触不良。找到问题了施加烙铁一点手术，把装配不好的执执它。。。再連好所有线，哈哈问题解决了！又可以听我的DAC！
	cpyip 最后编辑于 2007-10-09 06:42:19 分享转发

	TOP

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	2^# 字体大小: t T 发表于 2007-09-29 17:32 \|只看楼主回复: 我DAC之迷惑补上照片：照片 131.jpg (, 下载次数:80) jpg(2007/9/29 17:32:11 上传)


	TOP

发送短消息 UID 90282 精华 8 查看公共资料搜索主题搜索帖子 szlghyj 車佬组别论坛博士后生日帖子5013 积分5644 性别注册时间2004-11-24	3^# 字体大小: t T 发表于 2007-09-29 20:17 \|只看该用户回复：我DAC之迷惑男人都有这欲望:除衫睇睇:lol


	TOP

发送短消息 UID 78725 精华 0 查看公共资料搜索主题搜索帖子 KENTRYFO KENTRYFO 组别论坛博士后生日19720110 帖子3705 积分3705 性别注册时间2003-08-08	4^# 字体大小: t T 发表于 2007-09-29 21:44 \|只看该用户回复：我DAC之迷惑没有用专用电源吗？
	生命因聆赏而精彩！[upload=jpg]uploadImages/2003111521295659833.jpg[/upload]

	TOP

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	5^# 字体大小: t T 发表于 2007-09-29 22:09 \|只看楼主回复: 我DAC之迷惑 P1A的稳压电源已改成如下，P3A也换了大些容量的火牛。无标题3.JPG (, 下载次数:31) DIY稳压(2007/9/29 22:09:11 上传)


	TOP

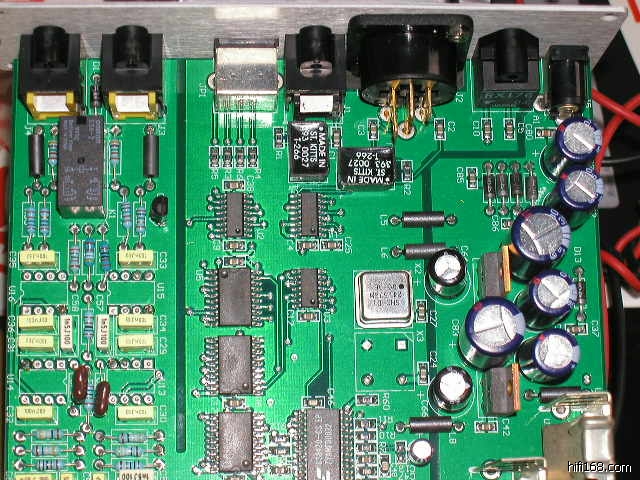

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	6^# 字体大小: t T 发表于 2007-09-29 22:13 \|只看楼主回复: 我DAC之迷惑 P3A一角：照片 028.jpg (, 下载次数:28) jpg(2007/9/29 22:12:34 上传) 照片 027.jpg (, 下载次数:25) jpg(2007/9/29 22:12:34 上传)


	TOP

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	7^# 字体大小: t T 发表于 2007-09-30 07:30 \|只看楼主回复：如何增加I2S接口？上面提到P1A到P3A最好是I2S的连接，除了I2S还有RCA及BALANCE。说到CD到P1A，也是此三个INPUT可选，分別为I2S、RCA、BALANCE。我现在是用RCA。有I2S的转盘极少。我知道我们论坛上是很多高手，不知那位前輩可教我如何增加I2S接口？在此先講声多谢了！
	cpyip 最后编辑于 2007-09-30 14:04:29

	TOP

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	8^# 字体大小: t T 发表于 2007-09-30 19:23 \|只看楼主回复：我DAC之迷惑见有張图，但详细也不清楚。。 i2s-direct-sm.gif (, 下载次数:62) gif(2007/9/30 19:23:42 上传)


	TOP

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	9^# 字体大小: t T 发表于 2007-10-01 07:34 \|只看楼主回复：我DAC之迷惑呵呵，沒见有回应？再顶。。。


	TOP

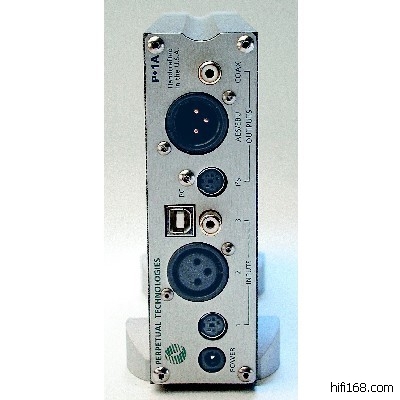

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	10^# 字体大小: t T 发表于 2007-10-01 11:50 \|只看楼主回复: 我DAC之迷惑看P1A的PP： processors_1_6.jpg (, 下载次数:26) jpg(2007/10/1 11:50:29 上传)


	TOP

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	11^# 字体大小: t T 发表于 2007-10-07 11:25 \|只看楼主回复: 我DAC之迷惑可看到7345的照片：R414、R415、R416分别为P21、P20、P19。(电阻未焊) 主振由C421进入P13(CRIN)。(本板无晶振，晶体安在另一板上) 7345.jpg (, 下载次数:72) jpg(2007/10/7 11:25:04 上传) 照片 135.jpg (, 下载次数:66) jpg(2007/10/7 11:25:04 上传)
	※有誤導時，敬請行家指正！

	TOP

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	12^# 字体大小: t T 发表于 2007-10-07 11:47 \|只看楼主回复：我DAC之迷惑原来主振16.934MHZ由74AC04完成，经150欧电阻与C421电容进入P13的。也可以這样講：這部SF CD TRANSPORT，已有埋伏I2S，只是沒发挥而已！
	cpyip 最后编辑于 2007-10-07 11:52:53 ※有誤導時，敬請行家指正！

	TOP

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	13^# 字体大小: t T 发表于 2007-10-08 23:52 \|只看楼主回复：我DAC之迷惑原来主振16.934MHZ由74AC04完成，经150欧电阻与C421电容进入P13的。也可以這样講：這部SF CD TRANSPORT，已有埋伏I2S，只是沒发挥而已！
	※有誤導時，敬請行家指正！

	TOP

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	14^# 字体大小: t T 发表于 2007-10-10 18:42 \|只看楼主回复：我DAC之迷惑--I2S SFT1里面一排线中间空着留给I2S用(原来全部有线驳的)，刚刚试听：这样并不影响原来操作。下步试试从中取I2S！希望成功啦！照片 136.jpg (, 下载次数:80) jpg(2007/10/10 18:42:38 上传)
	※有誤導時，敬請行家指正！

	TOP

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	15^# 字体大小: t T 发表于 2007-10-13 08:04 \|只看楼主回复：我DAC之迷惑--I2S 目前为止，I2S转输还沒有统一标准，接头用RJ45，MINI DN，13W3等，这对我们DIY倒无所谓了。我现在还沒肯定的是PIN5，叫DEM，估计是de-emphasis的意思。按7345的定义，应由V5给出。就不知我那SFT1有沒有定义了这条PIN。如有那就可以试了。


	TOP

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	16^# 字体大小: t T 发表于 2007-10-13 08:20 \|只看楼主回复：我DAC之迷惑--I2S 目前为止，I2S转输还沒有统一标准，接头用RJ45，MINI DN，13W3等，这对我们DIY倒无所谓了。我现在还沒肯定的是PIN5，叫DEM，估计是de-emphasis的意思。按7345的定义，应由V5给出。就不知我那SFT1有沒有定义了这条PIN。如有那就可以试了。


	TOP

发送短消息 UID 103951 精华 3 查看公共资料搜索主题搜索帖子 cpyip cpyip 组别论坛博士后生日帖子534 积分555 性别注册时间2006-12-05	17^# 字体大小: t T 发表于 2007-10-28 08:29 \|只看楼主回复: 我DAC之迷惑--I2S 用示波器觀察，MCLK始終做不好，可能要用特別的脉冲牛オ做到，下次找到這種牛時才繼續試。手头有个16PT8515(如下图)，用TX那部分，試試看？还有另一个想法，用HP的光偶合器件了：以前玩过代替spdif中的脉冲牛，效果不错。未命名.JPG (, 下载次数:72) jpg(2007/10/28 8:29:24 上传)
	※有誤導時，敬請行家指正！

	TOP
