大手术,花了1万多来摩机--(补充全部图片) M100plus V-cap [复制链接]

1#
接到一个朋友的电话,要用全套V-cap电容和Caddock电阻来摩他的老版M100plus。



M100plus用了4颗0.1uF/600V和2颗0.47uF/600V的电容,主要放大的电阻也有30颗。算了一下电容就需要4000来块钱,电阻也得2000多。

还买了两对12AT7的大盾和RCA的5692,XF3时期的philip EL34,双环的。12AT7:1000 6S7N:1800 34:4500

电容那来比了一下,不好,新版0.47uF/600V的V-cap TFTF电容个头太大,根本放不下。


侧面



怎么办呢,还要V-cap 0.47uF的有300V的型号,而且这个300V的电容其实就是老款的600V,而新款的600V实际是按照900V的标准制作的,按照Chris先生的说法,用900V的标准制作600V的电容,良品率高,而且安全系数也更高。
实际上我们拿到的300V电容的电压标示是用马克笔涂上的,我用酒精擦拭过后,立刻露出来原来600V的表示,这证明这批300V的电容还是以前600V的存货,从新标注成300V来卖的。看看照片
[attachimg]27507[/attachimg]


这个300V的电容倒是体积正好合适,摆上去看了看,还不错
[attachimg]27510[/attachimg]


全部电容就是这些了
[attachimg]27512[/attachimg]


下面动手焊电容,焊锡当然使用4%的WBT焊锡
[attachimg]28229[/attachimg]

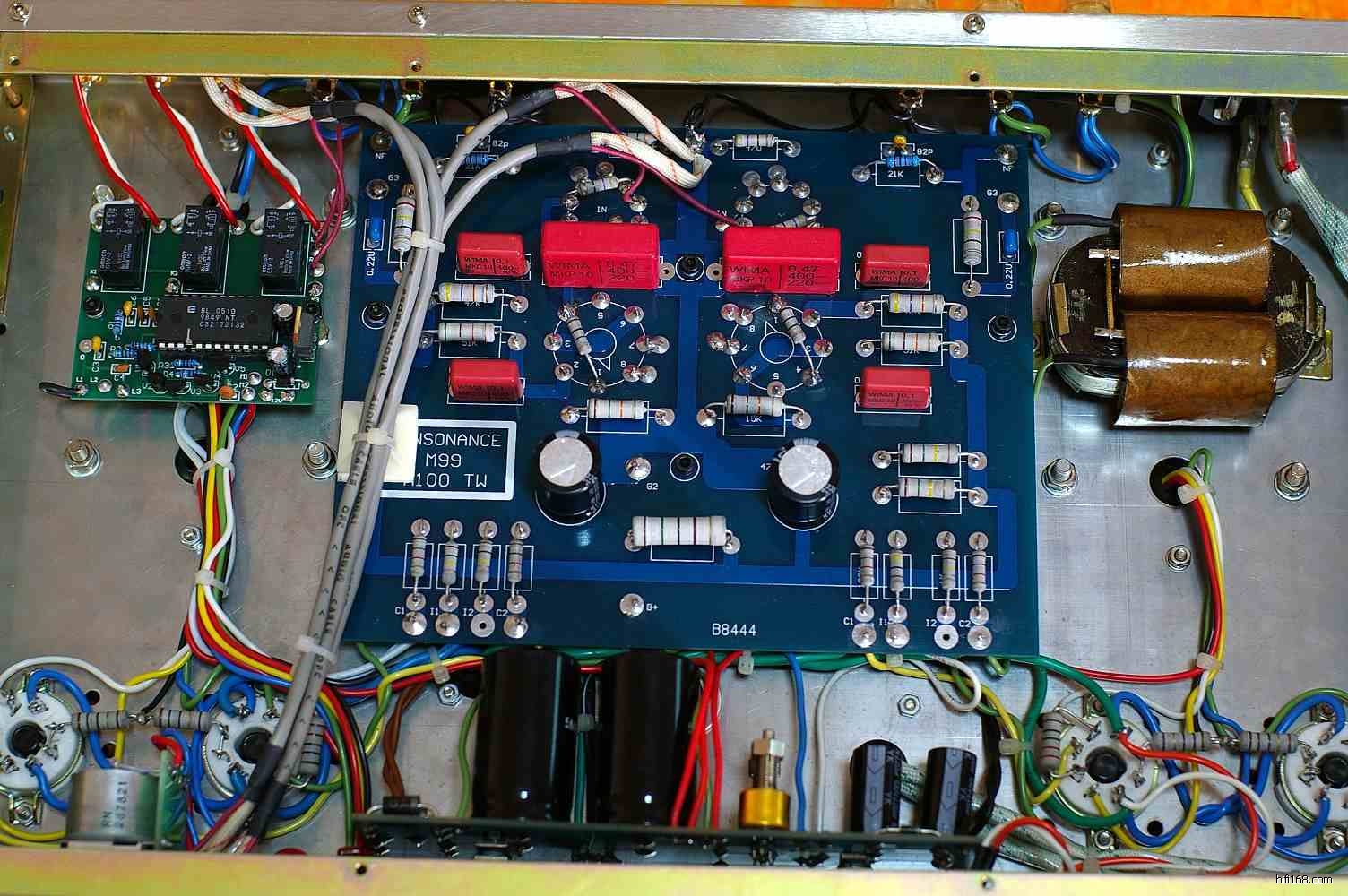

为了免去拆除电路板的步骤,原Wima电容直接剪断焊下,V-cap电容采用搭棚焊法,接触面积更大。换完之后就是这个样子。
[attachimg]28228[/attachimg]



现在机器已经寄给主人手中,第五页有他的听感。

jpg(2007/8/29 20:23:35 上传)



jpg(2007/8/29 20:23:35 上传)



jpg(2007/8/29 20:23:35 上传)



jpg(2007/8/29 20:23:35 上传)



jpg(2007/8/29 20:23:35 上传)



jpg(2007/8/29 20:23:35 上传)


最后编辑sprs 最后编辑于 2007-12-17 14:57:21
分享 转发
TOP
2#

第一步试听

换纯银信号线

[关于Chris先生的连续浇铸深低温处理棉绝缘99.999%纯银线]

信号线采用了V-cap的设计者Chris先生早年赖以成名的多层天然纯棉绝缘深低温处理99.999%银线的最新升级产品。V-cap先生早年以设计制作顶极咸菜而闻名,被成为美国的“音响教父”。他联合“美国深低温”部分共同制作的深低温处理咸菜在美国极负盛名。特别是使用深低温处理的纯银线,再经过多层天然纯棉的绝缘处理,最后经过特殊手法制作而成的信号线,在美国最顶极的信号线排名中,名列第二位。

去年,Chris先生在之前深低温处理咸菜的基础上,又联合美国航天局共同开发了“连续浇铸技术”。采用连续浇铸技术制作的一整根线是一个晶体,没有普通金属的晶体间隙。普通金属内部存在许多晶体,晶体间有一定的间隙。电信号传输的过程中,电子会在晶体间隙的地方遇到阻力,需要在这些晶体间跳跃前进,这样电信号会衰减许多细节,并产生很多噪音。因此银彩才开发了金银合金,利用金原子来填补银晶体之间的空隙,但是效果并不是非常理想。

打个比喻,普通多晶体构成的金属就好象手电筒射出的一束光线,每个光子都有不同的步伐,互相干涉,过不了多远,光线就衰减消散殆尽。而通过连续浇铸技术制作的单结晶金属就好象是激光,所有的光以相同的步伐前进,自身没有衰减,纵然跨越千山万水,依然保持最初的完整。

如果翻开小时候经常奉为圣典的《十万个为什么》,你可以找到一篇关于金属晶体的文章。文中说目前金属材料强度和韧度受到内部结晶间隙的影响,远远没有达到金属的实际水平。文中说如果能够让金属的结晶完全按照线的方向生长 ,那么一根很细的铁丝就可以承担起一个吊车的重量。翻开去年某期《科学世界》,你还能找到一篇介绍玻璃金属的文章,文中介绍的金属就是不存在晶体间隙的金属结晶,文中说它具有很高的弹性和硬度,因为类似玻璃的特性,被称为玻璃金属。文中介绍了玻璃金属的很多优点,其中也包括优异的电器性能,甚至预言玻璃金属会带来一场材料革命。

实际上我得知Chris开发出连续浇铸技术之后,立刻邮购了他很多咸菜,包括连续浇铸的深低温处理天然纯棉绝缘纯银线(24AWG),连续浇铸的深低温处理特氟隆绝缘铜线(18AWG),同上但是没有连续浇铸的铜线....等。我对比了同样的铜材,采用连续浇铸技术和没有采用连续浇铸技术的两根线。大家知道铜线很柔软的,特别是1mm粗细的铜线,折起来很容易。可以拿到连续浇铸技术的单晶铜线,竟然像弹簧一样,很硬而且很有弹性,用手摆弯一点,放开手就又恢复了。一卷线在手里玩来玩去,最后一个折痕都找不到。同样银线线也有很高的硬度,高于同样粗细的普通铜线。



[为什么要用纯棉绝缘]

大家都知道,真空的介电常数是1,但真空不能做绝缘,空气也不行。绝缘材料需要一定的硬度,可以隔开相邻的导线,介电系数还需要尽可能的小。很多人都认为世界上最好的绝缘材料大概是特氟隆,它的介电系数达到1.6左右,很多发烧极咸菜都采用特氟隆绝缘。但是其实还有一种材料也可以制作绝缘,而且介电系数只有1.2。它就是天然的纯棉。很多人都推崇西电的棉包绝缘线,它音色非常平衡,而且在这个价位上找不到什么缺点。早期的电声工程师真的很厉害,他们那么早就找到了这么好的绝缘材料。当然Chris的纯棉绝缘设计要高明很多,导线和棉之间也不再有那层绝缘漆,最高程度的保证了信号的纯净。

实际上听感,特氟隆绝缘线的声音Hi-Fi味更浓,高频比较突出,细节谐波有所限制。而纯棉绝缘的线,声音宽松自然,高低自然延伸到极致却丝毫感不到突出,细节和谐波异常丰满多汁。


[信号线的制作]

因为从Chris那里购入的银线是单根的,有棉绝缘,但无屏蔽层,不符合信号线的要求,因此我需要手动添加屏蔽层,制作信号线。首先将正负两根银线适当的搅合,搅合的声音听感会略为舒适,搅合不要太多,会降低速度。然后外面使用微波炉锡箔纸包裹一层锡箔,锡箔外面缠绕一根细铜线单向接地。最后用特氟隆带做最外层绝缘,因为是在绝缘层外面,这一层就不需要用棉花那么费时的绝缘方案了。



第一步试听

原本的声音我是听过的,中归中居,没什么特别的兴致。换了全部6颗V-cap TFTF电容和纯银信号线之后,这下高低频感全部打通了。低频干净利索,全频的弹性都非常好,特别是高频的通透和质感,ATC这种比较暗的高频单元都能放出这么秀美通透的高频声音。这还是未褒开的V-cap,褒开之后的声音还会连升三级。

之前帮人摩了一台M99plus,也是6颗电容,最后妥协了,用了4颗V-cap 0.1uF,两颗auricap 0.47uF,虽然低频不混乱了,但高频未有听到这样的精彩之处。这种秀美通灵看来是被auricap给阻挡了。
最后编辑sprs 最后编辑于 2007-09-03 14:19:31
TOP
3#

换Caddock电阻和电解电容

换Caddock电阻和电解电容

国内购买Caddock电阻实在太不方便了,丽特只有几种,Coddock电阻最全的向华也依然无法配齐我需要的全部阻值,只要部分使用非金脚的5W大方片替代,最后还是少了4只220欧姆的电阻换不了。M100plus全部换下来大概有34颗电阻。

电解电容因为机箱的限制,插下来只有这个意大利的K...电容可以装的下,就买下来权当第一个吃螃蟹了。




二话不说,直接更换电阻



这个拆机的二手电阻太烂了,管脚都快折断了,只好拿焊锡补上。

图上旁边的就是没有合适阻值而无法更换的220电阻。
最后编辑sprs 最后编辑于 2007-09-03 15:04:12
TOP
4#

最终试听

最终试听

更换电阻和电解之前的声音,人声还不够完美,口型偏大,缺乏纵向的结像。换完电阻后,童丽一开声就差点把我吓的座地上。我虽然没有试过全部使用Caddock电阻是什么效果,但我向来不是特别迷信Caddock电阻的,这次仍然给shock了一下。呵呵不说解析力和细节,单说声场的纵深和清晰度,只能用惊人来形容。
最后编辑sprs 最后编辑于 2007-09-03 15:11:02
TOP
5#

回复: 大手术,花了1万多来摩机。

没看见图呀
最后编辑HQ 最后编辑于 2007-08-29 20:33:25
TOP
6#

回复:大手术,花了1万多来摩机。

郁闷,我也不知道为什么图上不去
TOP
7#

回复:大手术,花了1万多来摩机。

值得吗?花10K
CLK发烧信号线!
淘宝: http://shop35466467.taobao.com
TOP
8#

回复: 大手术,花了1万多来摩机。

原帖由 HQ 于 2007-8-29 20:30:00 发表
没看见图呀




今天168发烧
TOP
9#

回复:大手术,花了1万多来摩机。

那得降降温呀,不然多影响观赏性
TOP
10#

回复:大手术,花了1万多来摩机。

楼主看不见图,遗憾。搬个板凳等。
音源:爱多VCD(有时不读碟)
功放:CAV(单声道:一边不出声)
音箱:CAV(盆面被儿子戳了两个洞)
线材:大名鼎鼎原装红白线(完好无损)
TOP
11#

回复:大手术,花了1万多来摩机。

浪费啊!输出牛严重影响了这些东西的表现。
TOP
12#

回复:大手术,花了1万多来摩机。

哇,太夸张了一点吧
TOP
13#

回复:大手术,花了1万多来摩机。

非常夸张,不见图。顶过先
TOP
14#

回复:大手术,花了1万多来摩机。

我认为不可取
革命尚未成功,同志仍须努力.
TOP
15#

回复:大手术,花了1万多来摩机。

摩机有风险,下刀须谨慎
TOP
16#

回复:大手术,花了1万多来摩机。

看不见图..遗憾...花那么多钱值得吗?严重怀疑
TOP
17#

回复: 大手术,花了1万多来摩机。

胆鸡的音色很大部分取决于输出牛,个人觉得完全没有必要
TOP
18#

回复:大手术,花了1万多来摩机。

俺花1w多买一个进口的胆机,绝对好过你的;P
TOP
19#

回复:大手术,花了1万多来摩机。

看不见图...愚人节好象是4月1日吧
TOP
20#

回复:大手术,花了1万多来摩机。

真是烧啊!但偶觉的变压器才是胆机的心脏!
