回复: 优惠出美国箭猪环牛变压器
(1)十多年前拆新机产品,没有用过9成新,美国箭猪牛.四线220V或110V输入,四线双9V输出环牛,音响专用30VA,数据一至.国内包快递100元一只(最后16个)
双9V环牛资料：等:
TRANSF 。NR。19170-00
PRIM。2＊１２０Ｖ ５０／６０ＨＺ
ＳＥＫ。 ２＊９Ｖ ３０ＶＡ Ｖ。８８／５
变压器接线
红-橙-连接在一起。黄-黑-220V
红9V绿0V。蓝9V黑0V
注：9V输出线直接从环牛线心抽出来，焊接前请用小刀除去外添。
两只双9V串起来成双18V接法:
大线
红-橙-连接在一起。黄-黑-220V(两牛黄色接在一起,两牛黑色接在一起,再接220V)
小线
A牛绿和B牛红相接,A牛黑和B牛蓝相接,
三线双18V(B牛黑和绿相接成共地0V)A牛红18V和蓝18V
箭猪环牛变压器随送原厂配件和螺丝。
-
-
照片 064.jpg
(, 下载次数:1)
jpg(2007/8/29 19:30:33 上传)
-
-

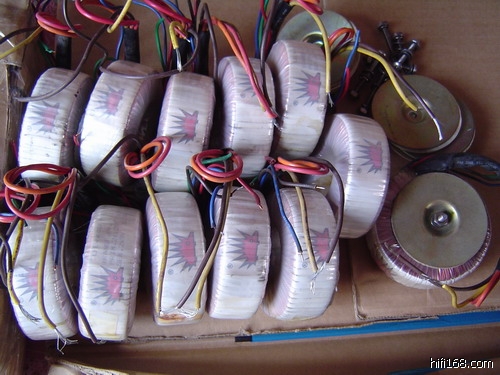

照片 065.jpg
(, 下载次数:1)
jpg(2007/8/29 19:30:33 上传)
