50年前的变形金刚！蔡司移动影院障板！ [复制链接]

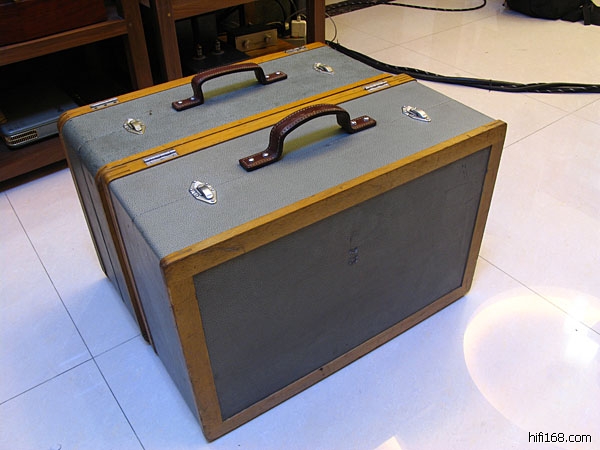

刚到手时非常纳闷，如图所示，底部一共有6个装脚的位置，可是只有3只金属脚，另外留下三个凹陷位。

难道是年代久远，有三只脚不见了？

再看另一个箱子，也一样。肯定不是丢了，一定内有玄机，聪明的您猜到了吗？

底部还有两个金属部件，内有螺纹，做什么用的呢？

把一楼图片中，两个行李箱标准的开关打开，行李箱展开变成2倍面积的障板。

这时我才恍然大悟：

行李箱的三个脚设计非常巧妙，在平时，它是三个脚，站在地上稳如泰山；

展开时，用力卡入对面三个凹陷位，它们就是连接这两块障板之间卡榫；

通过这三个卡榫，行李箱的两个部分稳固地结合成一体。喇叭播放时不会乱震了。

那么，那两个金属螺纹洞做什么用的呢？

还有，喇叭在哪里呢？覆盖住喇叭正面有一块木板（图中左边），怎么都找不到地方打开。

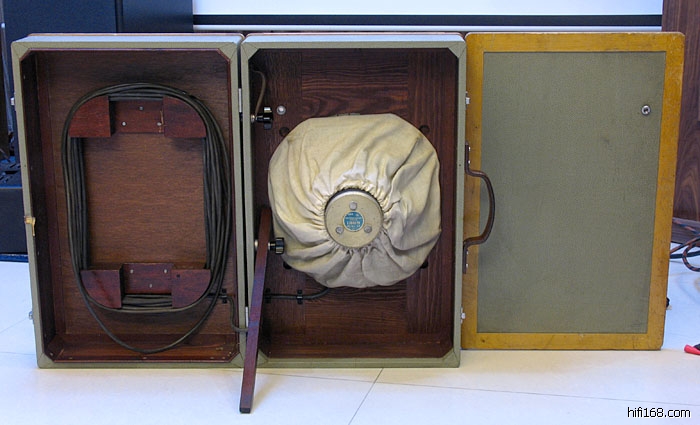

打开箱子的背面，原来内有乾坤。

右面，就是鼎鼎大名的蔡司L3060PB全频12寸单元，而左边，则是一个喇叭线盘，可以盘20米左右的喇叭线，把所有空间都运用到了！

别小看包住喇叭的那层薄布，那是喇叭设计的一部分，不要它，喇叭的Q值就改变了。

呵呵，喇叭线上，一看就知道几十年没用过，表面形成了一层白色像腊一样的东西。

Klangfilm的喇叭线现在可是天价的东西，装在箱子里的，嘿嘿，我打死也不会动它。

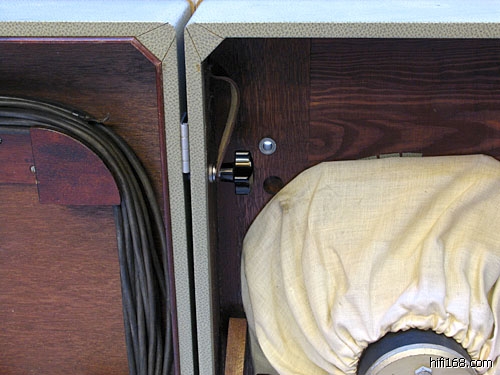

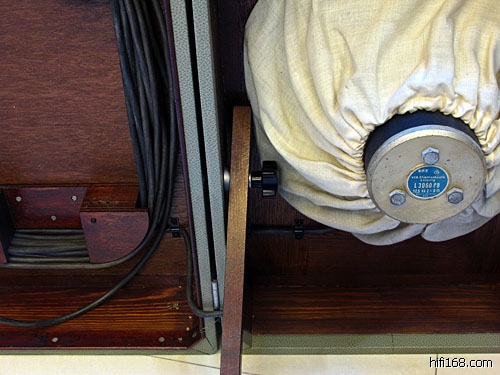

注意全频单元左边有一个木棍，这个木棍很重要，为了防止它在运输途中乱摆，左上角有一个皮带，皮带上有一个大螺栓，大螺栓拧在那个位置上，就把木棍固定住了，不会乱摆伤了喇叭单元。

其实，那个大螺栓除了固定木棍外，还有另外两个功用。这个螺栓直接拧到了喇叭正面覆盖住喇叭的一块木板。这块木板在运输期间，保护了喇叭的安全……

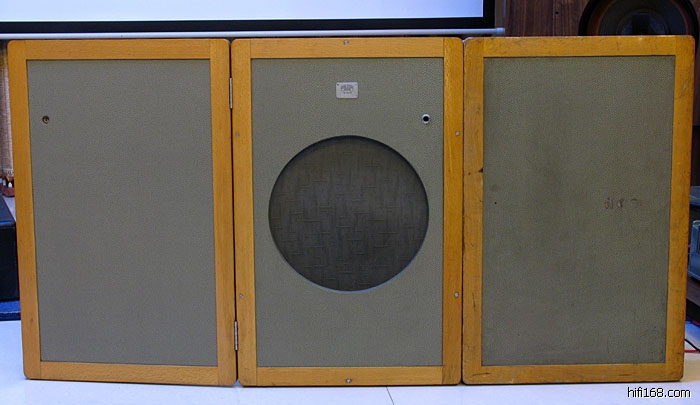

把那个螺栓拧松，这块木板向另一方展开，这是，变形金刚变成三倍面积的障板啦！

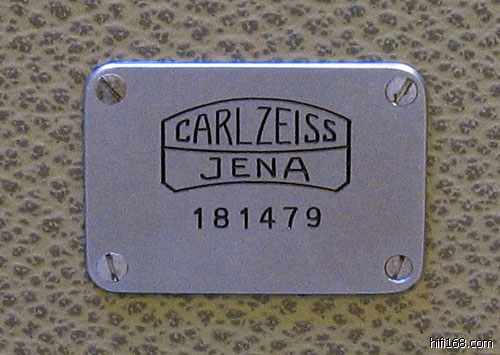

这时，让人眼红心跳的CARL ZEISS 金属铭牌出现啦！

还没变完呢。

刚刚讲到这个螺栓还有另一个功用，把第三块障板释放掉，如果这个螺栓就没用了，那蔡司的设计师还不算绝。

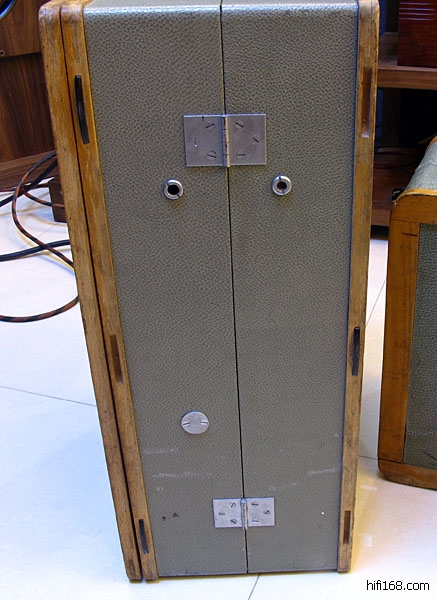

记得2楼说的那两个有螺纹的金属洞吗，原来那两个洞障板展开后，就重叠成一个洞，把那个螺栓转90度锁入这个洞，加上那三个卡榫，把两块障板锁了个纹丝不动！

櫈子,又有嘢看.

还记得那个木棍吗？

向下旋转原来是个支撑脚，这下整个屏风一样的障板就稳如泰山了，推都不倒。

脚做了位置可以伸缩，根据地形调整，然后用木棍上的螺栓锁死。

展开之后的后背是这样的。

又不能上图了，明天继续吧。
