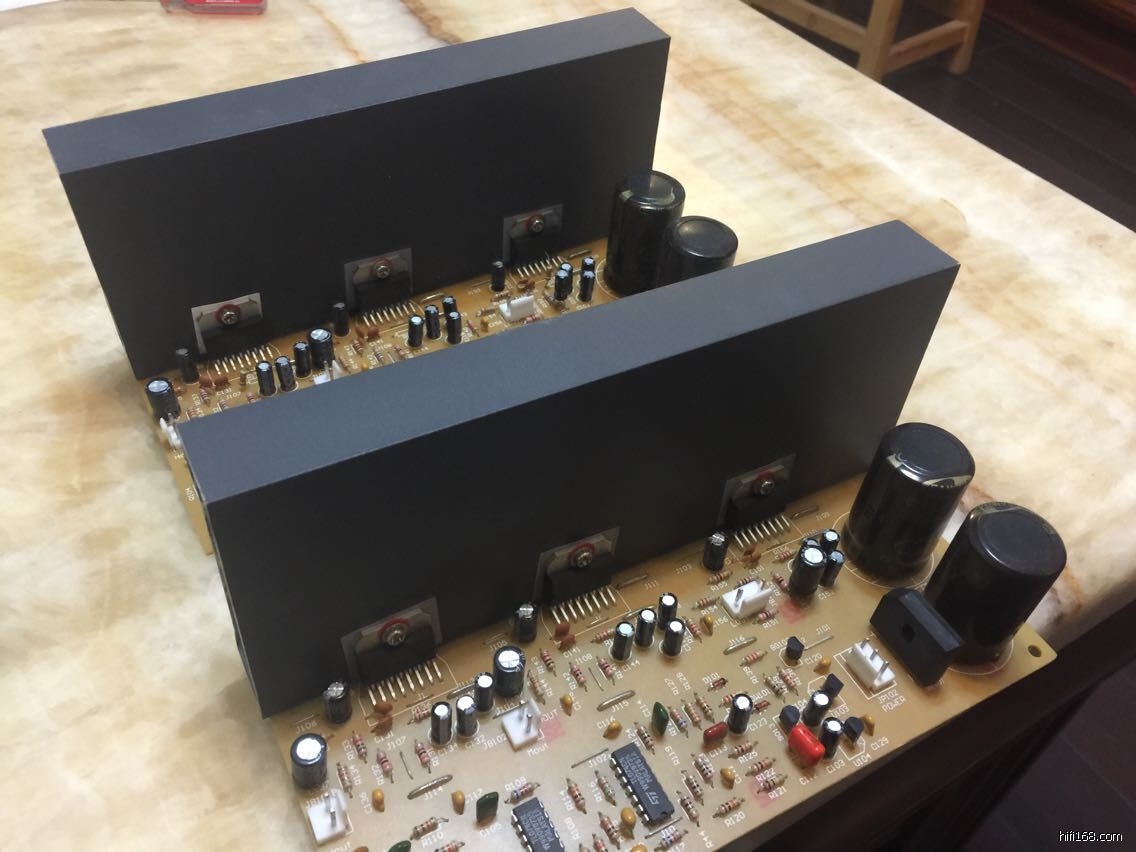

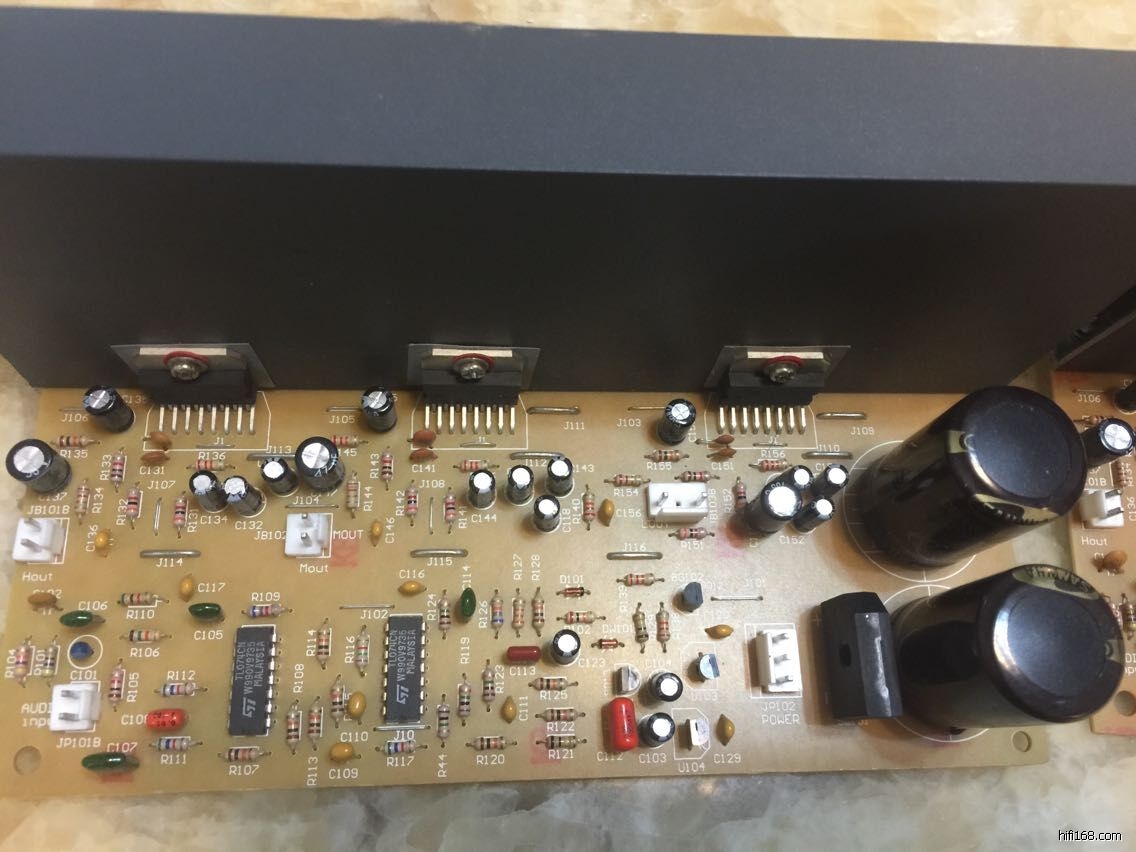

新板三分频功放实物照片
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
202#
t T
发表于 2015-04-22 16:58 |只看楼主









原帖由 ccxdl 于 2015-4-22 16:53:00 发表
新板三分频功放实物照片
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
203#
t T
发表于 2015-04-22 17:56 |只看楼主





原帖由 ccxdl 于 2015-4-22 16:58:00 发表








[quote] 原帖由 ccxdl 于 2015-4-22 16:53:00 发表
新板三分频功放实物照片




......
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
204#
t T
发表于 2015-04-22 18:22 |只看楼主

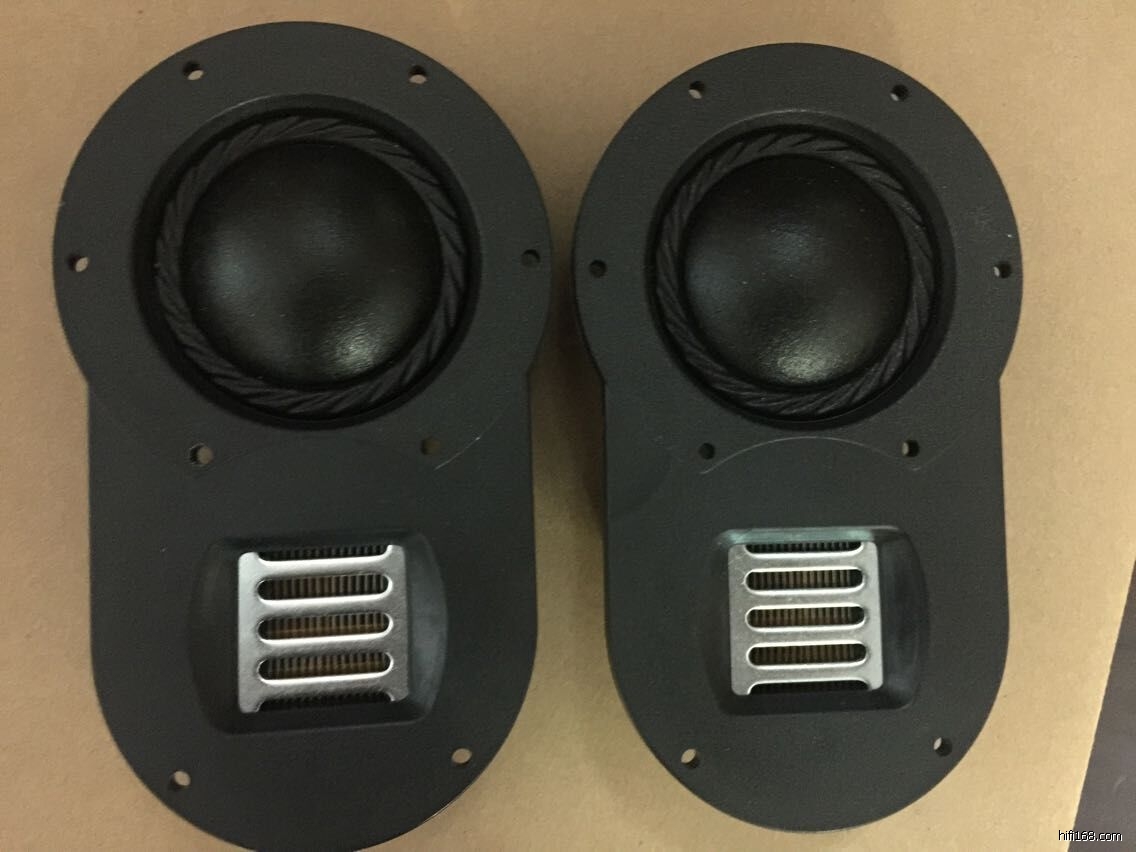

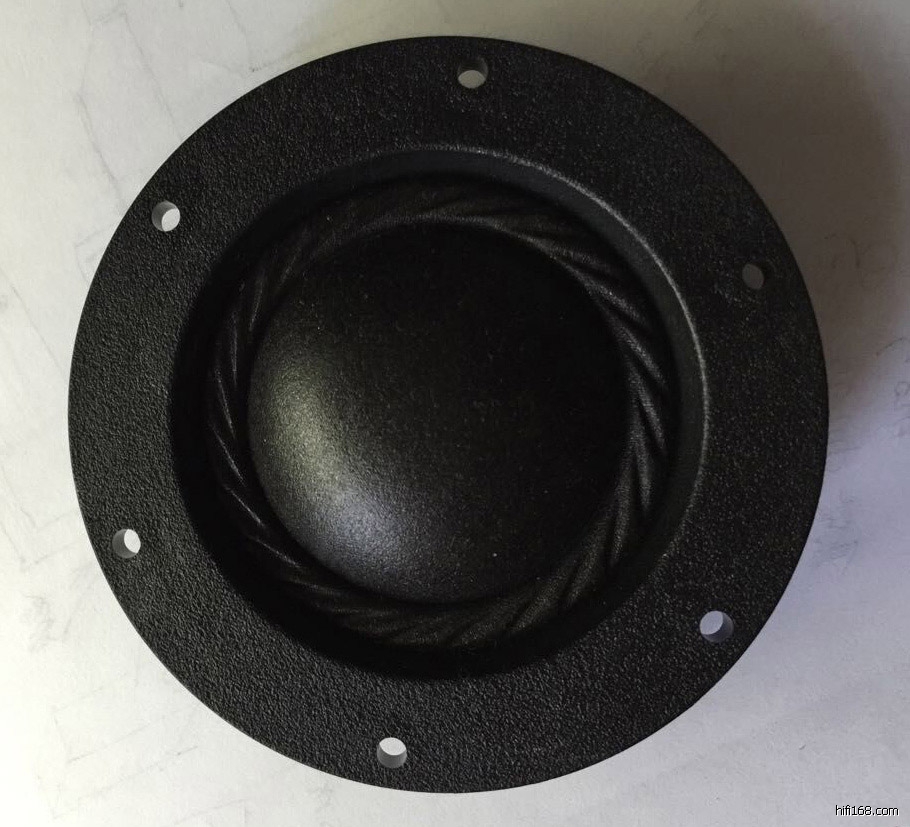

配套推荐使用的球顶中音喇叭

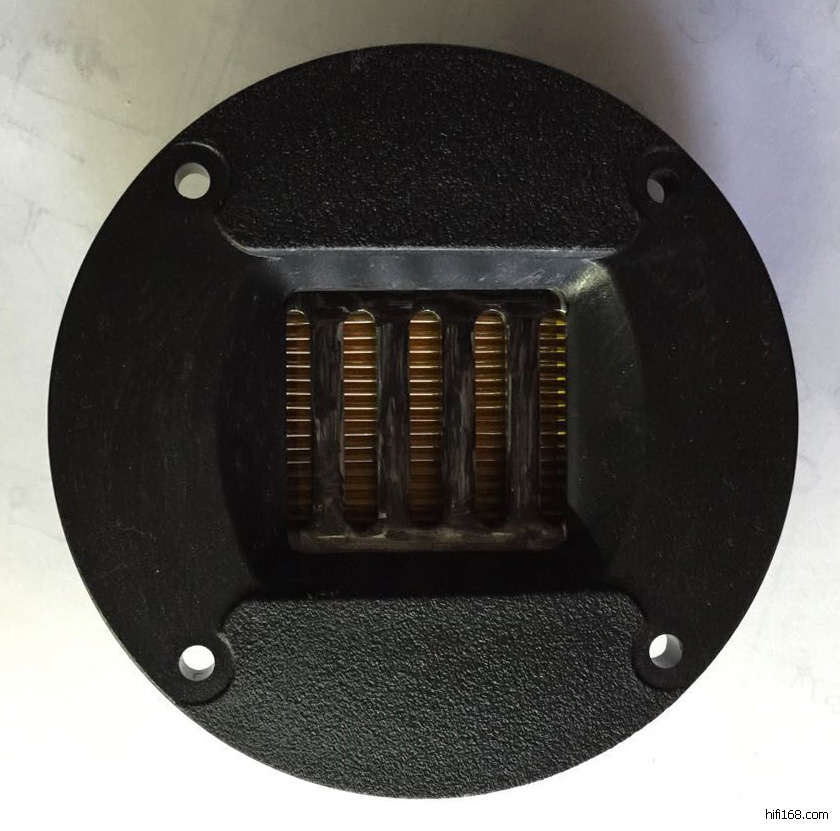

推荐使用的喷射高音喇叭
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
205#
t T
发表于 2015-04-22 18:24 |只看楼主

推荐使用的球顶中音喇叭
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
206#
t T
发表于 2015-04-22 18:30 |只看楼主



原帖由 ccxdl 于 2015-4-22 18:24:00 发表
推荐使用的球顶中音喇叭
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
207#
t T
发表于 2015-04-22 19:21 |只看楼主



原帖由 ccxdl 于 2015-4-22 18:24:00 发表
推荐使用的球顶中音喇叭
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
208#
t T
发表于 2015-04-23 08:25 |只看楼主

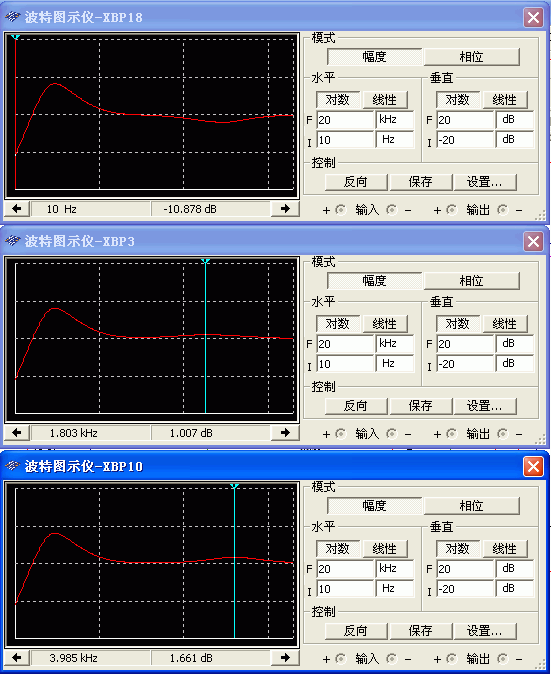

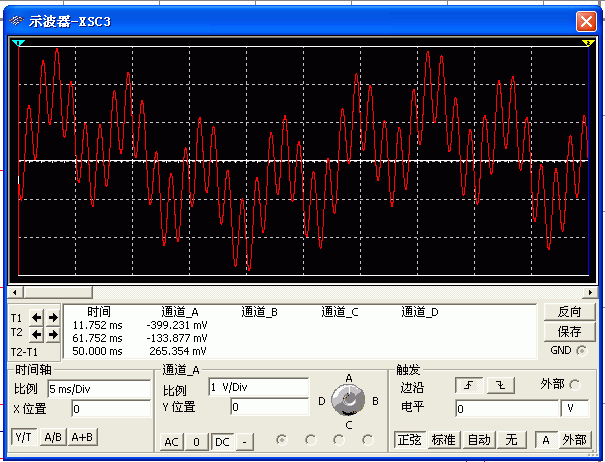

喇叭极性三种接法的整体声压曲线


1.
高音、低音同相，中音反相


2.
中音、低音同相，高音反相
3.高音、低音，中音全部同相
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
209#
t T
发表于 2015-04-23 22:30 |只看楼主

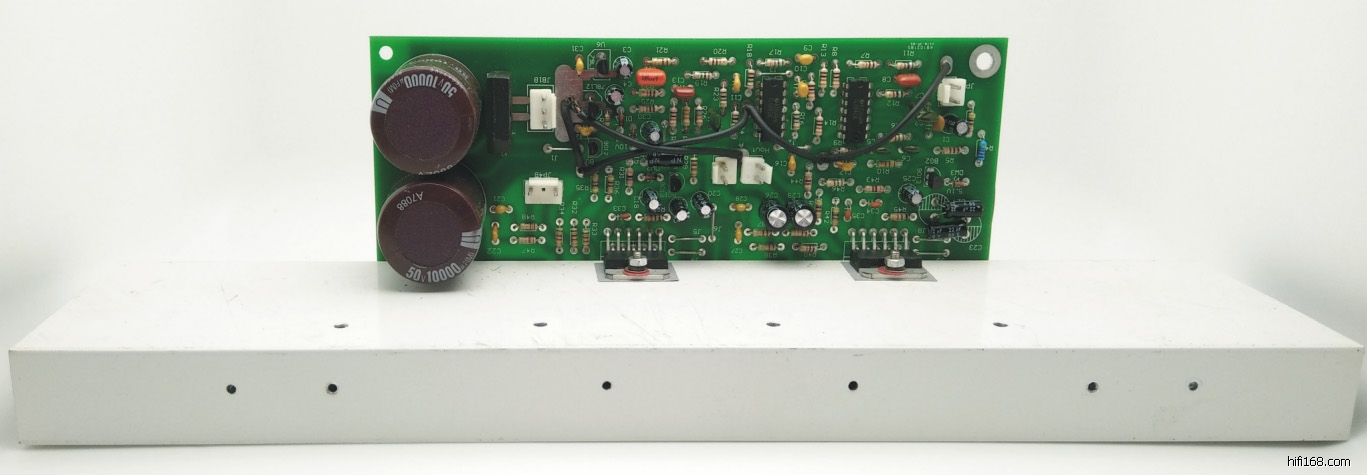

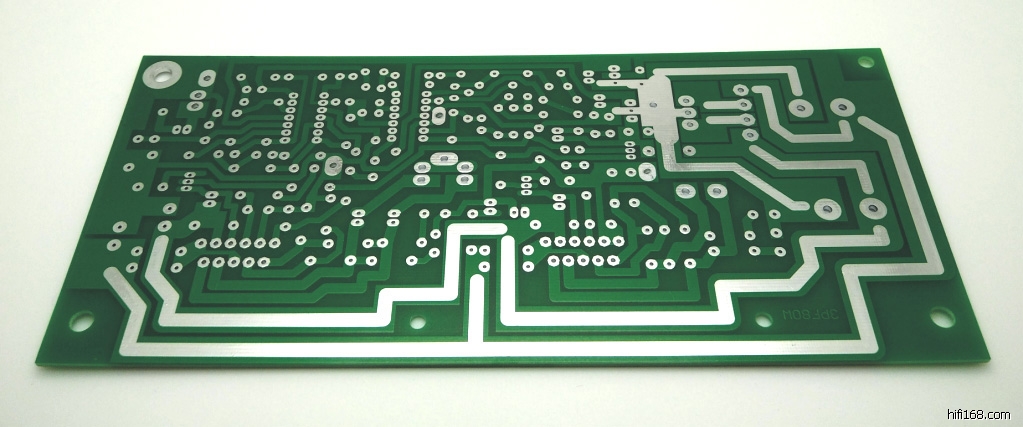

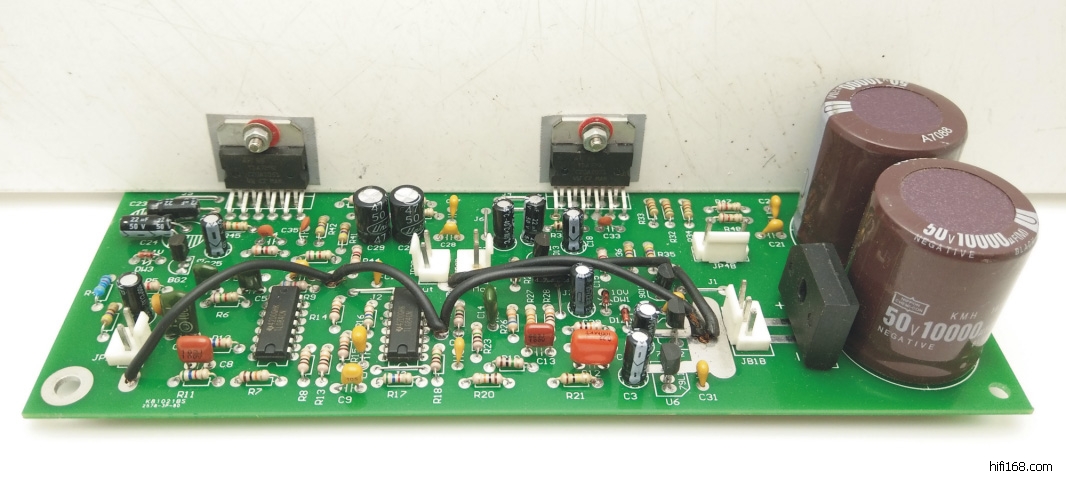

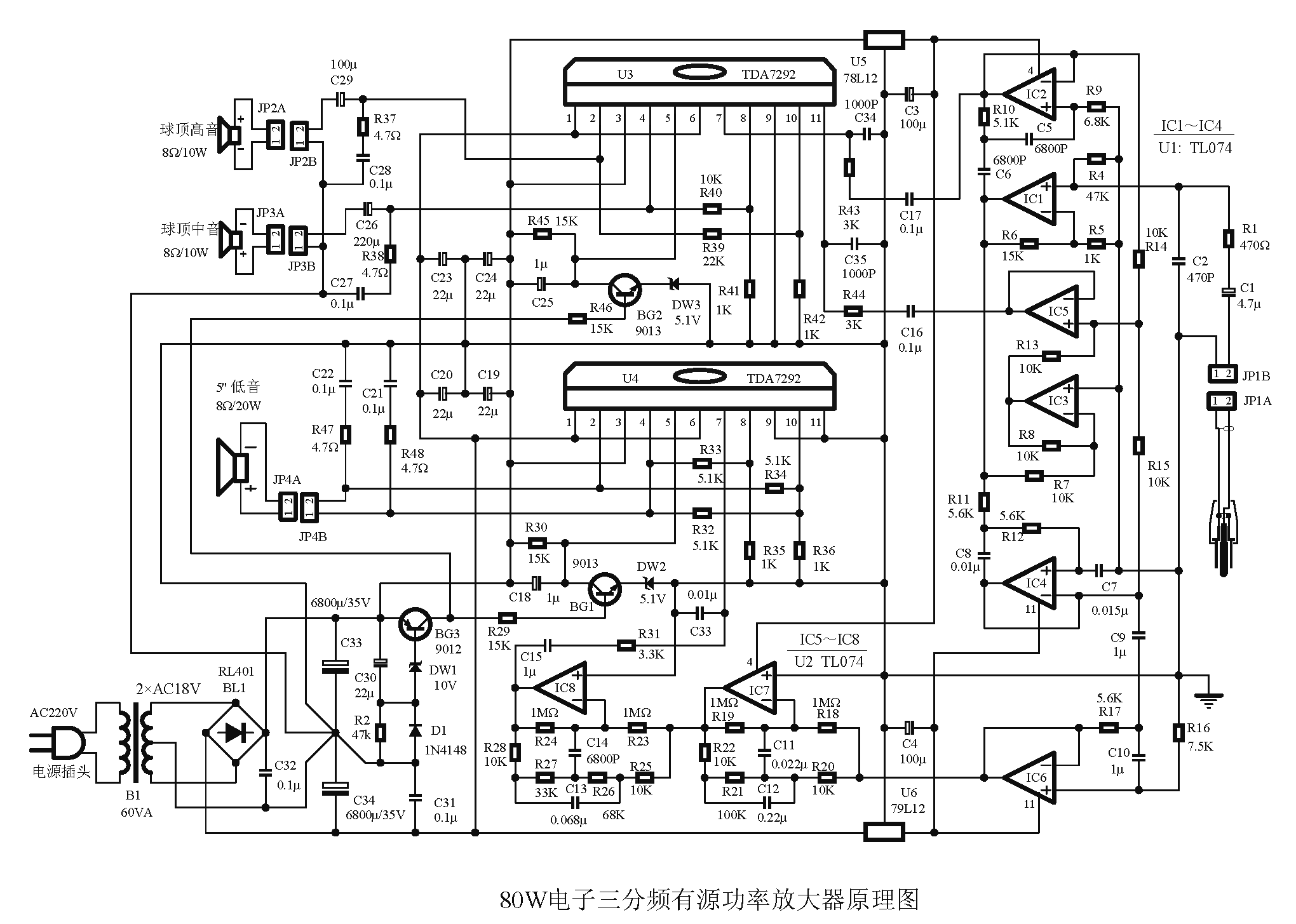

用TDA7292做的三分频，低音功放为BTL方式

散热器用装修使用的铝型材就OK

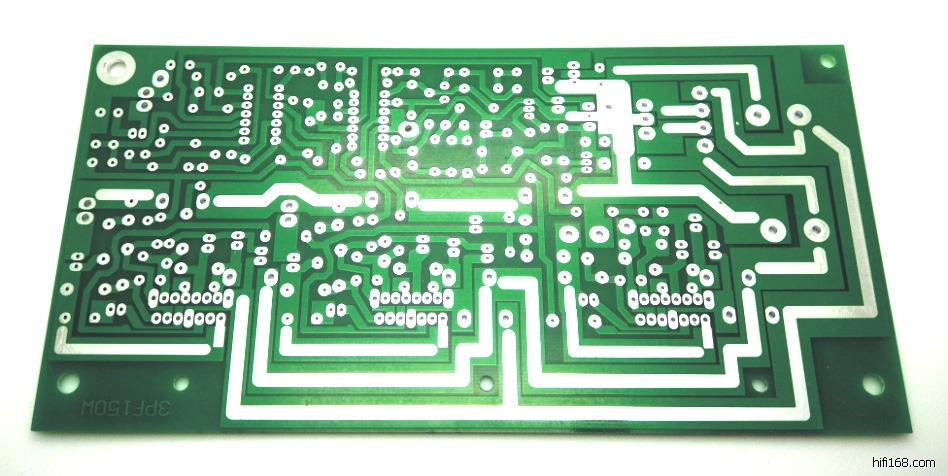

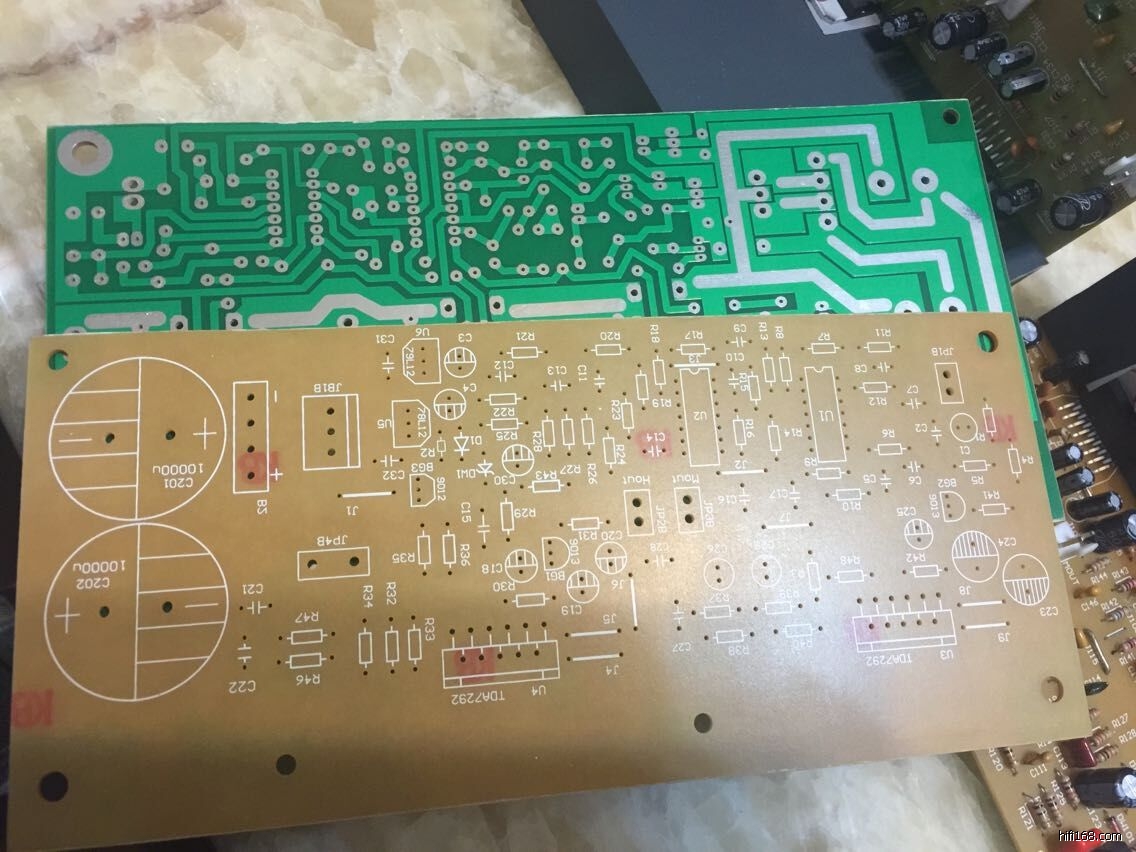

TDA7292三分频正式PCB



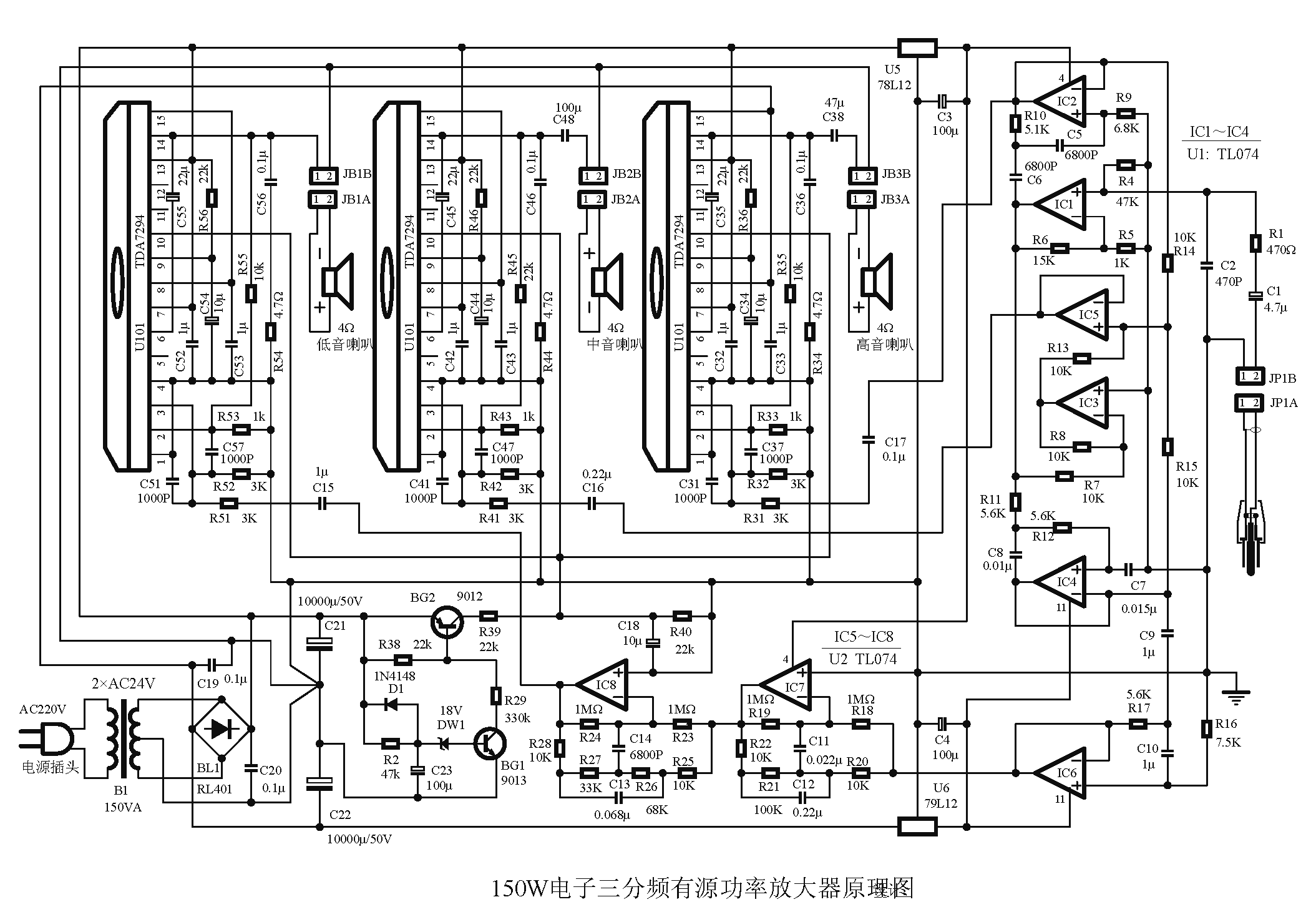

TDA7294三分频正式PCB
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
210#
t T
发表于 2015-05-01 21:35 |只看楼主

TOP
