关于电源线、插头、尾插、插座和接线标准的一些事实 [复制链接]

Hesiod
头像

Hesiod

  • 论坛学士
  • 70
  • 165
  • 2002-04-17
1#
t T
发表于 2007-06-01 14:43 |只看楼主
在论坛上潜水多年，看一些帖子，长了不少知识，也看到一些我个人认为的问题。觉得有一个话题可以把我多年的经验和大家分享，关于电源线、插头、尾插、插座和接线标准问题。先声明，这里谈的是规格和标准，没有听感和评测。主要想给一些DIY朋友做电源线和插座作参考。很多知识可能不值一提，但是我发现论坛上很多朋友连这些知识都不准确，如果这些朋友发帖多了成了博士，再误导别人，那是不合适的，所以还是勉为其难的在这里总结一下。


话题一：电线粗细，AWG和国标
我们经常见到电源线上的一些标号，特别是一些进口设备，上面常常有“AWG”字样，什么意思？这些线大概有多粗？
AWG: American Wire Gauge，美国线规。
美国的线缆粗细标准，以英寸为基本单位。
和我们的国标如何换算？
参见下表：
AWG Number
Ø [Inch]
Ø [mm]
Ø [mm²]
6/0 = 000000
0.58
14.73
170.3
5/0 = 00000
0.517
13.12
135.1
4/0 = 0000
0.46
11.7
107
3/0 = 000
0.41
10.4
85
2/0 = 00
0.365
9.26
67.4
1/0 = 0
0.325
8.25
53.5
1
0.289
7.35
42.4
2
0.258
6.54
33.6
3
0.229
5.83
26.7
4
0.204
5.19
21.1
5
0.182
4.62
16.8
6
0.162
4.11
13.3
7
0.144
3.66
10.5
8
0.128
3.26
8.36
9
0.114
2.91
6.63
10
0.102
2.59
5.26
11
0.0907
2.3
4.17
12
0.0808
2.05
3.31
13
0.072
1.83
2.62
14
0.0641
1.63
2.08
15
0.0571
1.45
1.65
16
0.0508
1.29
1.31
17
0.0453
1.15
1.04
18
0.0403
1.02
0.823
19
0.0359
0.912
0.653
20
0.032
0.812
0.518
21
0.0285
0.723
0.41
22
0.0253
0.644
0.326
23
0.0226
0.573
0.258
24
0.0201
0.511
0.205
25
0.0179
0.455
0.162
26
0.0159
0.405
0.129
27
0.0142
0.361
0.102
28
0.0126
0.321
0.081
29
0.0113
0.286
0.0642
30
0.01
0.255
0.0509
31
0.00893
0.227
0.0404
32
0.00795
0.202
0.032
33
0.00708
0.18
0.0254
34
0.00631
0.16
0.0201
35
0.00562
0.143
0.016
36
0.005
0.127
0.0127
37
0.00445
0.113
0.01
38
0.00397
0.101
0.00797
39
0.00353
0.0897
0.00632
40
0.00314
0.0799
0.00501


通过这个表，大家可以简单地知道进口线缆的对应国标粗细，比如AWG13大概比国标2.5平方粗一点点。

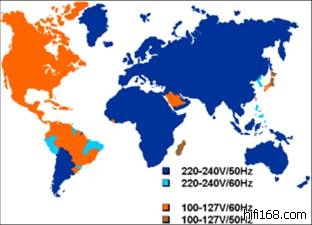

话题二：世界各国市电电压和频率
很简单大概2种，只是一个补充知识，和DIY电源线无关，参考下图，很清楚。
最后编辑Hesiod 最后编辑于 2007-06-01 14:45:13
分享 转发
TOP
Hesiod
头像

Hesiod

  • 论坛学士
  • 70
  • 165
  • 2002-04-17
2#
t T
发表于 2007-06-01 14:50 |只看楼主

回复: 关于电源线、插头、尾插、插座和接线标准的一些事实

话题三：火线，零线，地线及一般供电电路中的一些名词
火线，零线，地线：
发电厂的发电机的线路结构，目前，发电机的结构通常采用的是星形结构，即三个发电线圈的一端接在一起，其它三个端作为输出。因此，通常我们看到的高压线均是三条线或三的倍数的电缆线进行输电的。
三个发电线圈的一端接在一起的端子，通常叫平衡端，一般是接地的，而地的电势通常设定为零，所以，这个端子就被称为“零线”，目前，发电厂输出电能，把三个发电线圈的一端接在一起，并与地连接，它是把地球作为一个导体，这不仅节省了电缆线，而且也非常安全。到了变电站，接地线直接通向各家各户，所以，你能观察到，进到每一幢的电线一般为四根，三根线是与发电机的输出端相通的，叫“火线”或相线（因为有3根，所以叫3相），用电笔测试时，电笔发光。而进到每一户时，一般只有两根电线了，其中，“火线”是三根“火根”中的一根（所以现在叫单相），另一根是“零线”，它连接到变电站，并与地连通。 当然，现在也有大面积的住宅3相进户的，原理一样。
对于三孔插座（有人叫三相插座，不要混淆）而言，还有一个接头，它被称为“地线”，它与每幢楼外的大地连接，它用来与用电器的外壳连接，防止因用电器的壳体带电被人误接触而触电。当用电器外壳带电时，它可以通过“地线”与大地连通，增加用电器使用的安全性。
还有一个简单说明：
火线是指电传输来的线 ，零线是电输出的线 ，而地线是在电器漏电的情况下防止你触电的线 。简单的说 ：火线是有电的，零线是没电的，而地线是保护你不触电的。
在我国大陆，火线与地线间电压的差为220V，火线与零线间的差为220V，地线与零线间的差为0V。用电器的金属外壳具有导电性，为防止触电，通常另外连接一条线与地面接触，而不经过人体防止人成为导体，这条线路称做地线。因此，部分用电器没有接入地线，而其他的有金属外壳的用电器是“三线插头”（含有地线）。开关经常接在火线上，不接在零线上。

话题四：开关和电线的配合
不同粗细的电线必须和相应规格的开关的配合，因为电线可以承载的电流和电线的粗细有关。一般来说，铜电缆的大致规格如下：
1.5平方电线的额定电流约为10A
2.5平方电线的额定电流约为15A
4平方电线的额定电流约为20A
6平方电线的额定电流约为30A
10平方电线的额定电流约为60A
当然，相应配套地安装开关。一般经验，因为布线是隐蔽工程，所以可以安装尽量粗的电缆，但是一定要记住的是不能反过来！比如安装了一个63安培的空气开关，但是电线是4平方的，那么你就很危险了，如果线路上负载电流过载，空气开关是不会保护电路而跳开的，那么就会引发火灾等。不要小看这个问题，我见过坛上有人发帖说装修拉专线，就有这个问题，还有人跟帖叫好，很危险。
总的来说，开关的额定电流决定了线路的最大电流。从非音响的角度来看，电线不是越粗越好，只要和开关配套就可以了。

话题五：用电设备的输入插座（Inlet）和电线尾插
本话题包含了大部分国际标准用电设备输入插座的规格。来自IEC（International Electrotechnical Commission ）标准。

先说IEC 60320 Appliance couplers for household and similar general purposes，主要适用于一般家用设备，一共规定了20多种插座和尾插的规格。详细图形参见下列连接：
http://www.accesscomms.com.au/reference/IEC320.htm

主要介绍最常用的几种：
C13
C14

最常见的插座和尾插，几乎大部分的音响器材和电脑采用的规格，其实是和其电流规格相关的，最大额定电流10安培。
C19
C20
大电流的插座和尾插，一些品牌的大功率后级（Krell等）和中小容量UPS常用，最大额定电流16安培。
C7
2极小电流插座和尾插，日系碟机和交直流小型充电器。最大额定电流2.5安培。
C5
3极小电流插座和尾插，日系投影机和笔记本电脑交直流小型充电器。最大额定电流2.5安培。
TOP
Hesiod
头像

Hesiod

  • 论坛学士
  • 70
  • 165
  • 2002-04-17
3#
t T
发表于 2007-06-01 14:53 |只看楼主

回复: 关于电源线、插头、尾插、插座和接线标准的一些事实

C17
C18
和C13/C14类似，2极，日系前级和高档碟机常用，也有后级用的，没有接地。
一般DIY用的尾插和插座基本就在这里了。

需要注意的是，这些输入插座和尾插的每一根线的定义是统一的，也就是说，火线、零线和地线是一一对应的。在自己做电源线的时候，尾插部分的接线一定是一种接法。而插头的接线要参考你家里插座的接线，总之要使得最后尾插出来的火线、零线和地线与设备上插座要求的火线、零线和地线次序对应，不然你做的电源线相位是反的。当然你也可以通过带相位调整的电源处理器来解决这个问题。

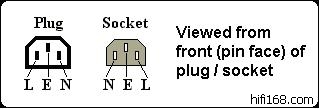

示意图：
L：火线
N：零线
E：地线
Plug：尾插
Socket：插座


再说IEC 60309 Plugs, socket-outlets and couplers for industrial purposes，主要是工业用插头和连接器。一般我们很少见，只有插头可能还会见过。简单介绍2种：
最后编辑Hesiod 最后编辑于 2007-06-01 15:01:55
TOP
Hesiod
头像

Hesiod

  • 论坛学士
  • 70
  • 165
  • 2002-04-17
4#
t T
发表于 2007-06-01 15:04 |只看楼主

回复: 关于电源线、插头、尾插、插座和接线标准的一些事实

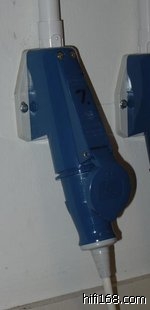

16安培3极插头，俗称工业连接器：

这其实和普通16安培插头和插座类似，只是连接更牢固，有完善的外壳和防脱落搭扣，通常和配套插座一起使用。

所以用于工厂和其他恶劣环境。有一些音响器材厂把它用于设备（比如美国Boulderhttp://www.boulderamp.com/index_flash.html），个人觉得有一些哗众取宠。看上去很夸张，其实效果和C19/C20规格是一样的，唯一一点，可能你自己不能换线了，其实广大烧友可以到各大工业五金电器市场购买此类插头插尾，再接上你的发烧线材，一样可以换线玩。


最后编辑Hesiod 最后编辑于 2007-06-01 15:09:51
TOP
后生仔
头像

后生仔

  • 论坛学士
  • 19720110
  • 186
  • 186
  • 2007-03-08
5#
t T
发表于 2007-06-01 17:13 |只看该用户

回复：关于电源线、插头、尾插、插座和接线标准的一些事实

:victory:
好铁!
TOP
李寻欢
头像

李寻欢

  • 论坛博士后
  • 19720110
  • 969
  • 976
  • 2007-03-13
6#
t T
发表于 2007-06-01 19:36 |只看该用户

回复：关于电源线、插头、尾插、插座和接线标准的一些事实

非常有用的资料.谢谢!
手如柔荑 肤如凝脂 领如蝤蛴 齿如瓠犀 螓首蛾眉 巧笑倩兮 美目盼兮
TOP
dasan
头像

@

  • 论坛博士
  • 19720110
  • 377
  • 392
  • 2004-11-18
7#
t T
发表于 2007-06-01 20:15 |只看该用户

回复：关于电源线、插头、尾插、插座和接线标准的一些事实

好资料,继续哦
TOP
普洱１２３
头像

普洱１２３

  • 论坛学士
  • 19720110
  • 75
  • 75
  • 2006-07-10
8#
t T
发表于 2007-06-01 21:00 |只看该用户

回复：关于电源线、插头、尾插、插座和接线标准的一些事实

一个字"好"关系到用电的安全,玩的时候也要注意呀
TOP
；流氓兔
头像

；流氓兔

  • 论坛博士后
  • 19720110
  • 591
  • 591
  • 2005-10-15
9#
t T
发表于 2007-06-01 23:43 |只看该用户

回复：关于电源线、插头、尾插、插座和接线标准的一些事实

坛子上就需要这样的好帖！涨知识。
追求无止境，合适就是最好！
TOP
凡曲
头像

凡曲

  • 论坛博士后
  • 19720110
  • 1689
  • 1824
  • 2002-05-17
10#
t T
发表于 2007-06-02 00:13 |只看该用户

回复：关于电源线、插头、尾插、插座和接线标准的一些事实

资料.收藏
TOP
丝竹
头像

丝竹

  • 论坛学士
  • 19720110
  • 153
  • 153
  • 2006-12-12
11#
t T
发表于 2007-06-02 08:22 |只看该用户

回复：关于电源线、插头、尾插、插座和接线标准的一些事实

资料如雪中送炭，已打印装订．多谢Hesiod兄
TOP
激光鼠
头像

激光鼠

  • 论坛博士
  • 19720110
  • 423
  • 423
  • 2005-11-27
12#
t T
发表于 2007-06-02 08:52 |只看该用户

回复：关于电源线、插头、尾插、插座和接线标准的一些事实

AWG规格与国标有个很重要的区别是每千米电阻，同样线径的电线，AWG规格规定的千米电阻比国标规定的低，如截面积 为1 mm2的导线,国标为20Ω/1000米,而AWG标准则为16Ω/1000米，这意味着AWG规格对铜的纯度要求比国标高得多。
TOP
Hesiod
头像

Hesiod

  • 论坛学士
  • 70
  • 165
  • 2002-04-17
13#
t T
发表于 2007-06-04 05:50 |只看楼主

回复：关于电源线、插头、尾插、插座和接线标准的一些事实

谢谢帮顶的弟兄，只是抛砖而已，有玉石的快上。建议在此跟帖的把范围限制在和标准，规格。相关，以后方便大家查阅
TOP
Hesiod
头像

Hesiod

  • 论坛学士
  • 70
  • 165
  • 2002-04-17
14#
t T
发表于 2007-06-04 06:07 |只看楼主

回复：关于电源线、插头、尾插、插座和接线标准的一些事实
TOP
Hesiod
头像

Hesiod

  • 论坛学士
  • 70
  • 165
  • 2002-04-17
15#
t T
发表于 2007-06-04 06:30 |只看楼主

回复：关于电源线、插头、尾插、插座和接线标准的一些事实

请参阅斑竹Krell FBI的照片，C19/C20的电源插座。
http://bbs.hifi168.com/showtopic-114838.aspx
大电流后级。
TOP
znd_one
头像

znd_one

  • 论坛博士后
  • 19720110
  • 481
  • 831
  • 2005-03-10
16#
t T
发表于 2007-06-04 10:09 |只看该用户

回复：关于电源线、插头、尾插、插座和接线标准的一些事实

好帖！涨知识。要收藏
TOP
爱乐苍狼
头像

爱乐苍狼

  • 论坛博士
  • 19720110
  • 168
  • 218
  • 2004-04-12
17#
t T
发表于 2007-06-04 12:02 |只看该用户

回复：关于电源线、插头、尾插、插座和接线标准的一些事实

请问，发电输出的三个端为何不接在一起呢，这样不省两根线吗
TOP
