传神TRANSCENDERE胆机用家专栏 [复制链接]

胆兄请收PM

[quote] 原帖由 [b]jackieyang02[/b] 于 2012-3-18 14:53:00 发表
请问阿胆关于那个总屏蔽端子，你说是把信号线的屏蔽端接线连到那，我想问：那信号线的屏蔽通常是直接连到莲花插座的接地，那么直接从莲花插的地拉根线到总屏蔽，效果是不是一样？ [/quote]

传神的超级屏蔽技术，阿胆花了年多时间研究、试验，终於成功，传神用家，只要将信号线的屏蔽层接到最新版传神胆机的超级屏蔽端子，便可享受到低杂讯、高频宽、大动态及清澈透明的音色，只要一对传神超级屏蔽信号线。

懂DIY的传神用家，可以自制或改装现有信号线，享受传神超级屏蔽技术。传统做法，是将接信源（CD机）那边信号线屏蔽层接到莲花插座的接地，另一边（入功放）屏蔽层留空。传神超级屏蔽技术的连接方法完全不一样，是接信源（CD机）那边屏蔽层留空，另一边（入功放）那边屏蔽层用电线引出莲花座外再接上传神胆机的后面超级屏蔽端子。

注意：要用两心一纲或四心一网的信号线，心接莲花座的+及-，网接信源（CD机）那一边留空，接功放那一边用电线引出莲花座外接到超级屏蔽端子。

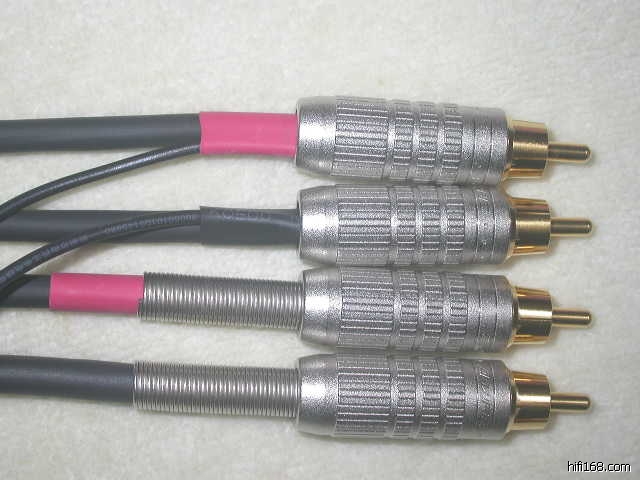

看图，入功放那边的接法，Mogami-2534 四心一网信号线：

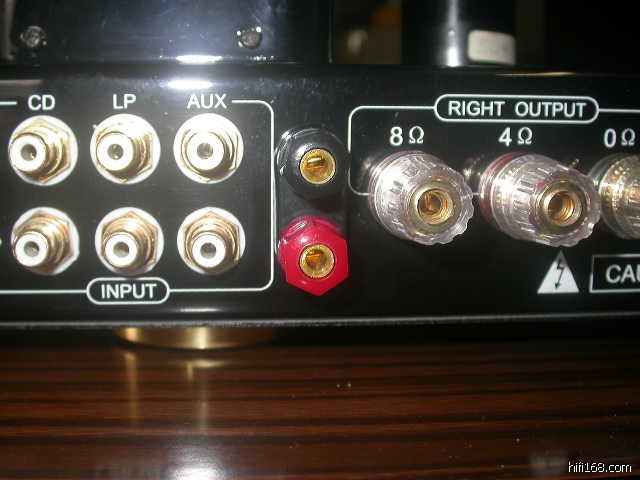

功放后边超级屏蔽端子的接法：

[quote] 原帖由 [b]閑雲孤鶴[/b] 于 2012-3-19 16:07:00 发表
是否就是信号线屏蔽线在功放端集中连接共地啊？ [/quote]


信号线屏蔽层在功放端是连接总地，总地是线路板上的一点，所有地线回路都独立地连接到这一点，M3+有六十多点接到总地，是传神胆机独特的设计，源於星形接地法，经阿胆一再改良，终成大器，给传神用家一个全新的体验！

从 Super 版开始，M2及M3都是这个理念的产品，会动手的传神用家，只要在线路板上总地接出引线至机外，连接上讯号线屏蔽层，便可以享受到传神超级屏蔽技术的音响效果。

超级屏蔽技术，是传神 M2 及 M3 独立总地理念的延伸，透过讯号线屏蔽层达到较佳的音响效果，其他牌子的产品，（如兄台的 ARC）用上传神特制讯号线，是没有效果的！

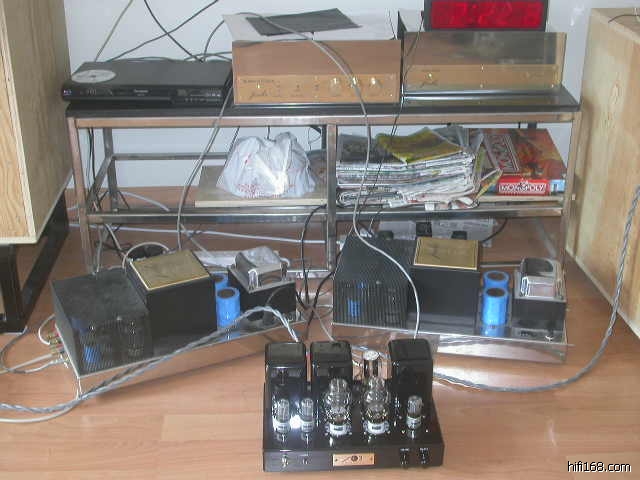

在 ARC 用家专栏看到醉心兄开始玩双功放（Bi Amp），试试用传神 M3+ 配合传神超级屏蔽讯号线推高中，VS-115 推低音，看看效果如何，最佳配搭当然是传神 M3+ 推高中， M6+推低音， 配合传神超级屏蔽讯号线；香港一位玩电子分音的发烧友用传神 M3 推高中，Jadis JA-80 推低音，令他喜出望外，相当满意，原用的 JA-30 可以退役了。

[quote] 原帖由 [b]hfllm.ok[/b] 于 2012-3-21 8:45:00 发表
        M3升级M3+收到已两天了，音源是A3+，开机约7小时，初听升级后的感觉是：在保留300B韵味的基础上声音显得非常大气、平衡，声音结像立体，堂音丰富，听感十分过瘾、舒服。这是升级显效最好的一次，真是升级如换机。在搭配6.75后，又越级去推双中音单元和8寸低音88DB的落地箱，声音不仅在动态和速度不输150W的石机，在弱音和细节的表现也很到位。真要感谢阿胆，我们一众烧友以有限的投入幸 [/quote]

终极版升级，是更换整块线路板，只有电源牛，输出牛及机箱是原来的；升级等如换了一台新机，煲机 200 小时，效果更佳，配上超级屏蔽讯号线，会更上一层楼；传神的的售后服务，真是前无古人，后无来者，只有阿胆做得到！

原有的讯号线，如果屏蔽网那一层是独立的，即两心一网或四心一网讯号线，只要改动一下，从屏蔽层引出接线便是；真的不会弄，只好买一对传神超级屏蔽讯号线。

老兄，你这广告贴每隔几天便见一次，令人心烦，收手吧！这是传神胆机用家专栏！是传神用家交流的地方，做生意也不用太出位呀！

传神超级屏蔽技术，真是有料到，各位传神用家，自己动手加工，钻孔、接线，不到一个小时便大功告成。

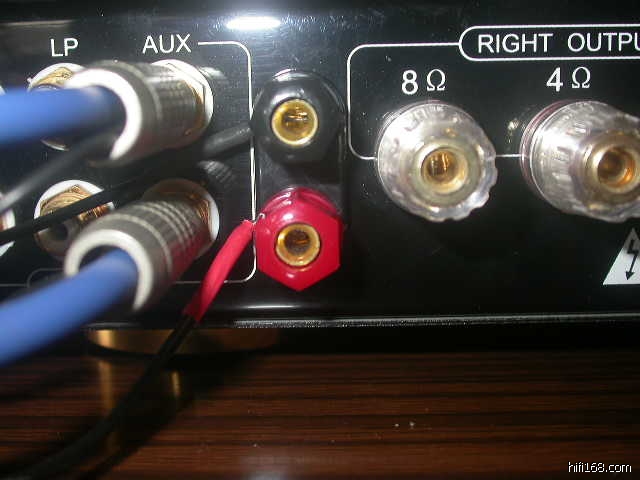

在机背加上超级屏蔽端子，位置刚好：

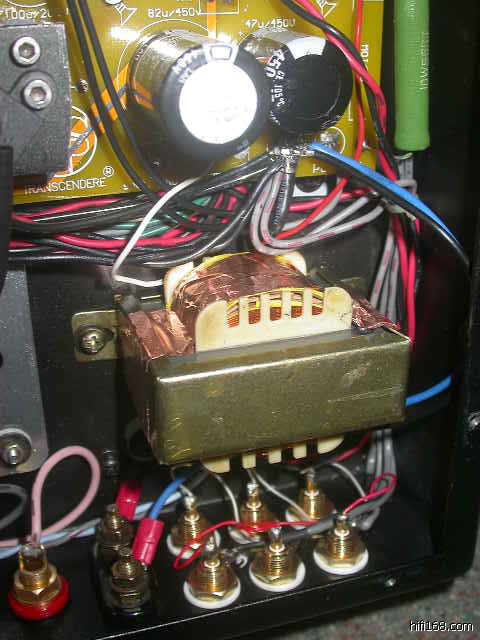

机内接线至线路板总地接囗：

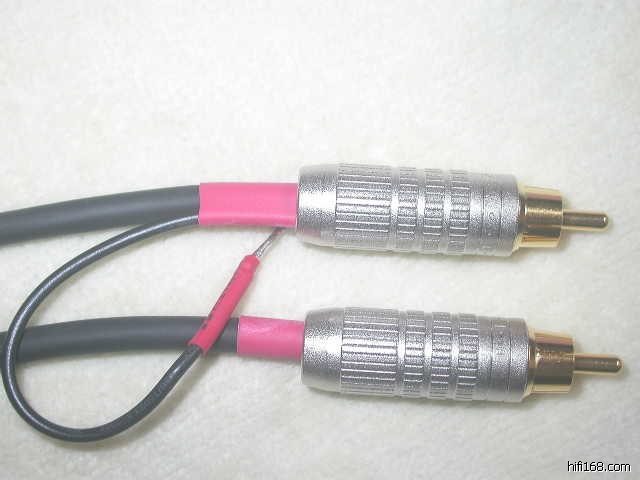

接上 DIY 超级屏蔽讯号线，好好亭受音乐：

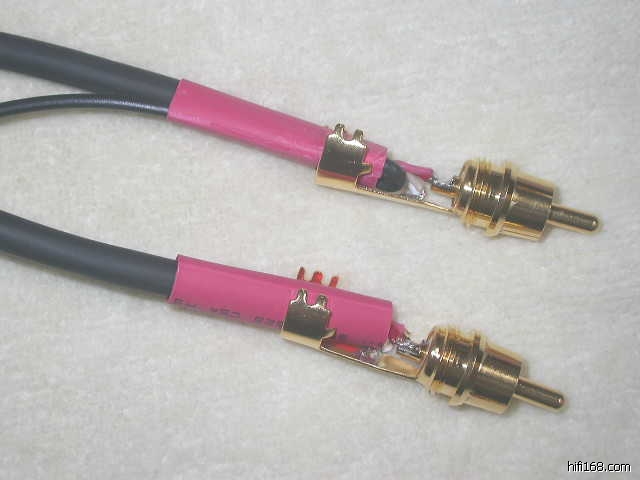

图解 DIY 超级屏蔽讯号线：

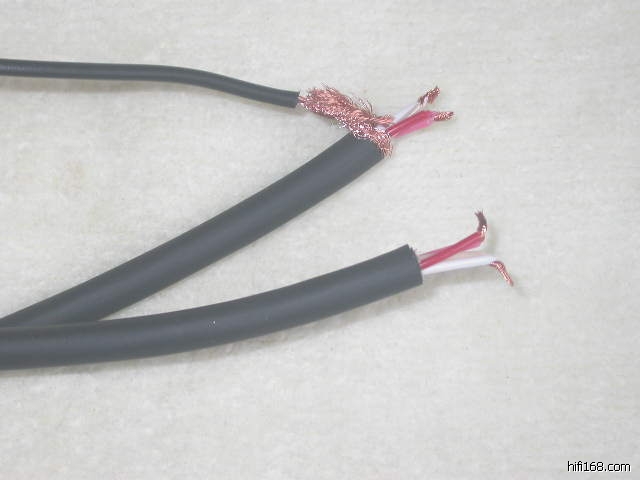

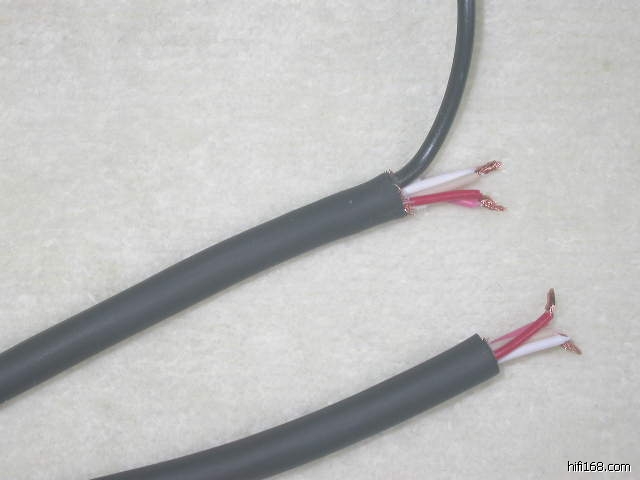

瑞士专业讯号线 Gotham-11001，四心一网结构，输入端屏蔽层留空，输出端屏蔽层接上引线

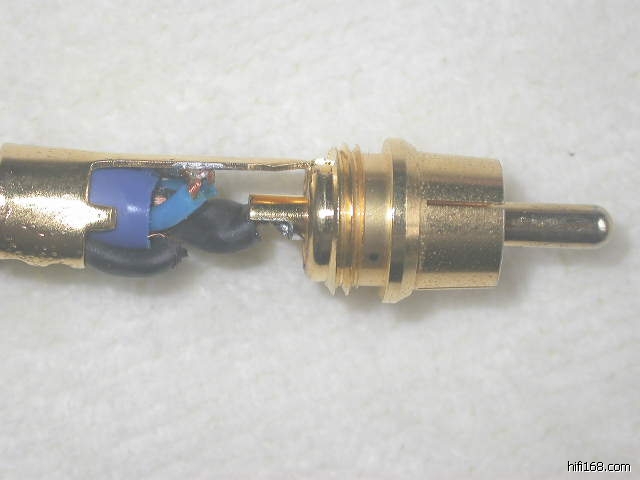

方法二，将引线接入屏蔽层


做好绝原，加上热缩胶管


完成，超级屏蔽讯号线



注意连接方法，带引线一端接上传神胆机超级屏蔽端子，另一端接讯源（CD机、前级）

[quote] 原帖由 [b]小胖子[/b] 于 2012-3-24 13:50:00 发表
现在每天晒晒太阳，喝喝茶，听听音乐，论谈经说道，喝茶泡妞我还是有一套的，对于玩号角音箱我更有一套，电路知识就不懂了，以后有啥玩号角音箱的问题我们可以讨论讨论。 [/quote]

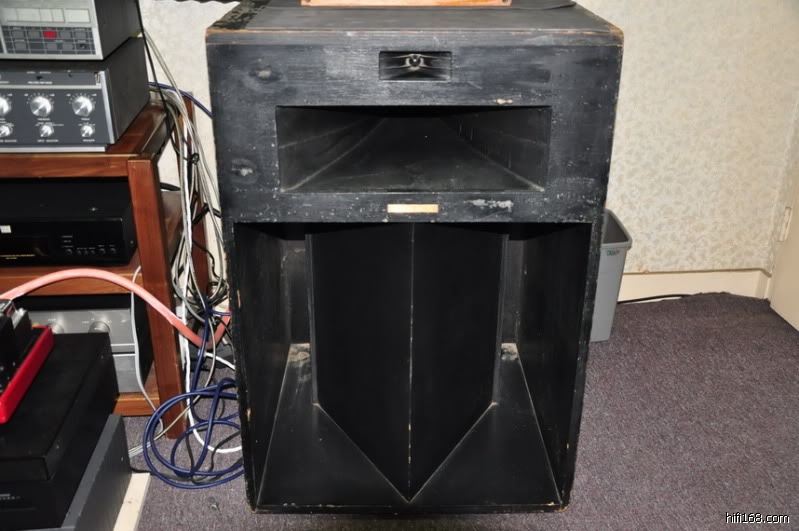

请教小胖子兄，正考虑上杰士 La Scala ，70 年代旧钢磁号角箱，灵感度 104dB，请给点见议，
[color=#006699][u]相[/u][color=#000000]关资料：[/color][/color][url=http://myav.com.tw/market/printthread.php?s=9278a69c058f9452584306c489dfba29&threadid=20444417]http://myav.com.tw/market/printthread.php?s=9278a69c058f9452584306c489dfba29&threadid=20444417[/url]

雷兄，传神 M2 / M3 频宽高、动态大，配 Pc-hifi 做讯源，正好发挥它在们的潜力，我用传神 S5 USB 解码接 M2，声音比万元级 CD 机要好！当然， Pc-hifi  要好声，电脑系统的优化，播放软件的选择，十分重要，慢慢来吧！
试试这个入门级播放软件，免费的：
[url]http://www.jriver.com/mj/[/url]
