肥胆KT66 - 2007/12/6 21:16:00
我是这么干的，用级进式电位器架子，跟信号没关系的，用H系列电阻，信号输入部分、也就是1/3部分用美国“加当”电阻和M-CAP或V-CAP高档电容配合使用，声音简直无法形容；太美妙了 各频段一般器材表现不出来。如果能用“德国的分流式”架子再焊一只，不知会怎样，可惜米太少、就怕上不起。
sprs - 2007/12/7 0:48:00
几天忙活一晚上，又有点突破了，但是带来了一个新的缺陷。
sprs - 2007/12/7 0:51:00
原帖由 肥胆KT66 于 2007-12-6 21:16:00 发表
我是这么干的，用级进式电位器架子，跟信号没关系的，用H系列电阻，信号输入部分、也就是1/3部分用美国“加当”电阻和M-CAP或V-CAP高档电容配合使用，声音简直无法形容；太美妙了 各频段一般器材表现不出来。如果能用...... |
听起来很神气很每秒，不过我一句没看懂。不太明白什么是“跟信号没关系的”，什么是“信号输入部分”，什么是“加当”。既然是电位器，为什么还需要M-CAP或V-CAP高档电容
1801b - 2007/12/11 23:04:00
sprs你好，alps2702好像在淘宝上才买几十元，确定是国产的，声音真的不错吗？
sprs - 2007/12/12 2:34:00
声音还是糙了点，不过还是有可取之处的，比较不太有个性。
menn - 2007/12/12 23:31:00
sprs - 2007/12/13 0:35:00
要不少钱吧
sprs - 2007/12/13 0:35:00
哪产的？
卖油翁1 - 2007/12/13 8:49:00
不错不错，就是体积大了点！
卖油翁1 - 2007/12/13 8:49:00
加当是一个电阻的品牌，很靓声的
sprs - 2007/12/13 10:07:00
金灿灿的，真好
李卓晖 - 2008/1/12 3:18:00
终于一口气看完了,真好,看来还得听听ATC的箱子!
hunsen - 2008/1/12 8:34:00
sprs - 2008/1/12 13:03:00
原帖由 李卓晖 于 2008-1-12 3:18:00 发表
终于一口气看完了,真好,看来还得听听ATC的箱子! |
希望给您带来收获
sprs - 2008/1/12 13:03:00
原帖由 hunsen 于 2008-1-12 8:34:00 发表
支持 ATC
|
太强了，这个东西效果如何，可否说说听感，是北京的么？能上门听听么？
云外天 - 2008/1/12 21:20:00
说到电位器，我用过4×23档的镀金端子的波段开关，搭配的是DALE电阻，焊锡是我自己选择的日本千住无铅型号。常见的镀银端子的开关取出后放置一段时间，外面的端子会变黑的，里面的铜片上都有层油脂，用来防止氧化的。 比较而言还是镀金的开关更好些，只是价格也贵了一倍。
云外天 - 2008/1/13 0:22:00
其实玩电位器，还有种省钱的做法，就是用两个波段开关搭配使用，1个4×12档的，步进1dB衰减，另一个是12dB，24dB，48dB，60dB 4档衰减选择，费用能降低近一半。
sprs - 2008/1/13 1:22:00
这个方案两个串联的电位器间会产生部分并联，改变电阻值，分压比会变化，输入内阻也会变化。不过合理的从新计算电阻，应该还可以把变化控制在合理的范围。如果考虑分流模式更麻烦!
富盛 - 2008/1/13 1:39:00
我怎么看那ATC单元和我的不一样啊，纳闷
云外天 - 2008/1/13 2:56:00
302#的组合电位器是否是属于这种结构的？ 主要是输入输出阻抗变化比较大。但是看图片也应该是成品机了
附件:
云外天 - 2008/1/13 3:01:00
再上个里面的结构，看了这个电路倒是有个想法，如果把10K的电阻也用接个波段开关，那样各种顶级的电阻可以都买一对10K的，实际比较一下各自的声音，应该很好玩，所花费用也不多，
附件:
sprs - 2008/1/13 10:50:00
哈哈，

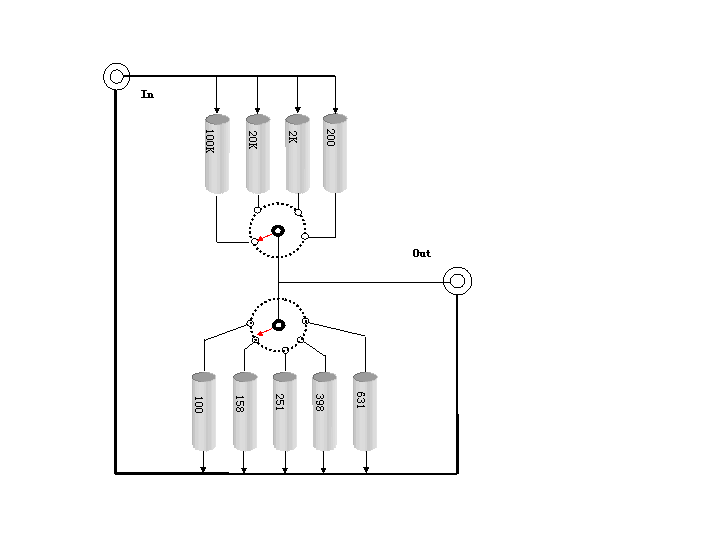

云外天兄果然厉害，已经快接近我设计的较低成本却可以获得最佳音色电位器了。分流式设计，9颗电阻实现一个声道的22级分流式音量衰减，10可电阻就可以实现27级分流式音量控制，这样的数量可以购买最昂贵的电阻也承担的起，还可以实现分流，最佳的音色实现。看图。
当然也有问题。
1、电路板和继电器的分布电容和电感，会造成音乐细节的损失，很容易使得声音缺少感情。如果继电器的影响可以接受，电路板的感生电感电容可以通过NB的布局来解决。
2、输入电阻变化太大，大多数CD机都推不好，前面必须再做一级缓冲放大。
下面是我计算的衰减电阻选择表
| 4*5方案，共22档，平均每级衰减4dB |
| 档位 | 下电阻 | 上电阻 | 比例 | 衰减 | 等比 |
| 1 | 0 | 200000 | 0 | | |
| 2 | 100 | 200000 | 0.0005 | -66.0 | |
| 3 | 158 | 200000 | 0.0008 | -62.1 | 1.58 |
| 4 | 251 | 200000 | 0.0013 | -58.0 | 1.588 |
| 5 | 398 | 200000 | 0.002 | -54.0 | 1.584 |
| 6 | 631 | 200000 | 0.0031 | -50.0 | 1.584 |
| 7 | 100 | 20000 | 0.005 | -46.1 | 1.582 |
| 8 | 158 | 20000 | 0.0078 | -42.1 | 1.575 |
| 9 | 251 | 20000 | 0.0124 | -38.1 | 1.581 |
| 10 | 398 | 20000 | 0.0195 | -34.2 | 1.574 |
| 11 | 631 | 20000 | 0.0306 | -30.3 | 1.568 |
| 12 | 100 | 2000 | 0.0476 | -26.4 | 1.557 |
| 13 | 158 | 2000 | 0.0732 | -22.7 | 1.538 |
| 14 | 251 | 2000 | 0.1115 | -19.1 | 1.523 |
| 15 | 398 | 2000 | 0.166 | -15.6 | 1.488 |
| 16 | 631 | 2000 | 0.2398 | -12.4 | 1.445 |
| 17 | 100 | 200 | 0.3333 | -9.5 | 1.39 |
| 18 | 158 | 200 | 0.4413 | -7.1 | 1.324 |
| 19 | 251 | 200 | 0.5565 | -5.1 | 1.261 |
| 20 | 398 | 200 | 0.6656 | -3.5 | 1.196 |
| 21 | 630 | 200 | 0.759 | -2.4 | 1.14 |
| 22 | 630 | 0 | 1 | 0.0 | 1.317 |
sprs - 2008/1/13 10:55:00
| 4*6方案,共26档,，平均每级衰减3dB |
| 档位 | 下电阻 | 上电阻 | 比例 | 衰减 | 等比 |
| 1 | 0 | 200000 | 0 | | |
| 2 | 100 | 200000 | 0.0005 | -66.0 | |
| 3 | 147 | 200000 | 0.0007 | -62.7 | 1.47 |
| 4 | 216 | 200000 | 0.0011 | -59.3 | 1.469 |
| 5 | 317 | 200000 | 0.0016 | -56.0 | 1.467 |
| 6 | 465 | 200000 | 0.0023 | -52.7 | 1.466 |
| 7 | 682 | 200000 | 0.0034 | -49.4 | 1.465 |
| 8 | 100 | 20000 | 0.005 | -46.1 | 1.464 |
| 9 | 147 | 20000 | 0.0073 | -42.7 | 1.467 |
| 10 | 216 | 20000 | 0.0107 | -39.4 | 1.464 |
| 11 | 317 | 20000 | 0.0156 | -36.1 | 1.46 |
| 12 | 465 | 20000 | 0.0227 | -32.9 | 1.456 |
| 13 | 682 | 20000 | 0.033 | -29.6 | 1.451 |
| 14 | 100 | 2000 | 0.0476 | -26.4 | 1.444 |
| 15 | 147 | 2000 | 0.0685 | -23.3 | 1.438 |
| 16 | 216 | 2000 | 0.0975 | -20.2 | 1.424 |
| 17 | 317 | 2000 | 0.1368 | -17.3 | 1.404 |
| 18 | 465 | 2000 | 0.1886 | -14.5 | 1.379 |
| 19 | 682 | 2000 | 0.2543 | -11.9 | 1.348 |
| 20 | 100 | 200 | 0.3333 | -9.5 | 1.311 |
| 21 | 147 | 200 | 0.4236 | -7.5 | 1.271 |
| 22 | 216 | 200 | 0.5192 | -5.7 | 1.226 |
| 23 | 317 | 200 | 0.6132 | -4.2 | 1.181 |
| 24 | 465 | 200 | 0.6992 | -3.1 | 1.14 |
| 25 | 682 | 200 | 0.7732 | -2.2 | 1.106 |
| 26 | 682 | 0 | 1 | 0.0 | 1.293 |
| 4*4方案，共18档，平均每级衰减5dB |
| 档位 | 下电阻 | 上电阻 | 比例 | 衰减 | 等比 |
| 1 | 0 | 200000 | 0 | | |
| 2 | 100 | 200000 | 0.0005 | -66.0 | |
| 3 | 178 | 200000 | 0.0009 | -61.0 | 1.779 |
| 4 | 316 | 200000 | 0.0016 | -56.0 | 1.774 |
| 5 | 562 | 200000 | 0.0028 | -51.1 | 1.776 |
| 7 | 100 | 20000 | 0.005 | -46.1 | 1.775 |
| 8 | 178 | 20000 | 0.0088 | -41.1 | 1.773 |
| 9 | 316 | 20000 | 0.0156 | -36.2 | 1.763 |
| 10 | 562 | 20000 | 0.0273 | -31.3 | 1.757 |
| 12 | 100 | 2000 | 0.0476 | -26.4 | 1.742 |
| 13 | 178 | 2000 | 0.0817 | -21.8 | 1.716 |
| 14 | 316 | 2000 | 0.1364 | -17.3 | 1.669 |
| 15 | 562 | 2000 | 0.2194 | -13.2 | 1.608 |
| 17 | 100 | 200 | 0.3333 | -9.5 | 1.52 |
| 18 | 178 | 200 | 0.4709 | -6.5 | 1.413 |
| 19 | 316 | 200 | 0.6124 | -4.3 | 1.3 |
| 20 | 562 | 200 | 0.7375 | -2.6 | 1.204 |
| 22 | 562 | 0 | 1 | 0.0 | 1.356 |
卖油翁1 - 2008/1/13 11:20:00
不错不错，支持SPRS继续研究。
请告诉我表格是如何插入的，谢谢！
sprs - 2008/1/13 11:53:00
在excel里面编辑好表格之后，直接沾进来就好了。
网页和word里面粘过来的表格似乎不好使
云外天 - 2008/1/13 12:45:00
呵呵，看了 sprs 兄的电路也是很受启发，如果针对具体的CD机和后级功放，那样设计电位器的难度会小些，那样不用考虑通用性，这样性能应该会更好些。
ele-tube - 2008/1/14 13:29:00
ding
sprs - 2008/1/14 13:59:00
多谢各位捧场，目前正打算设计一个前级缓冲模块。有这个模块推这个电位器就OK了。
就是不太清楚，标准的前级是一定要有增益的么，还是缓冲一下就OK了，如果要有增益的放大，放大多少合适和？是20dB么？20dB就是10倍吧？
卖油翁1 - 2008/1/14 14:05:00
何庆华的缓冲电路不错
sprs - 2008/1/14 14:14:00
原帖由 卖油翁1 于 2008-1-14 14:05:00 发表
何庆华的缓冲电路不错 |
呵呵，我有更好的，电压转换速率上k的。
